精密仪器制造：恒温恒湿洁净室的精度控制技巧
详解精密仪器制造中恒温恒湿洁净室的精度控制技巧。从环境参数对精密仪器的影响切入，围绕温度、湿度、洁净度三大核心参数，阐述控制装备选择、气流组织、源头管控等关键技巧，结合施工调试、日常维护及应急处理要点。
各位电子工程师、车间管理者，你们是否也被电子车间里无处不在的静电折磨得死去活来？好好的芯片，一不小心就被静电击穿，几天的努力瞬间化为泡影，简直比上班堵车还让人崩溃！别担心，今天我们就来聊聊如何彻底解决电子车间的静电困扰，打造一个安全可靠的生产环境。
静电的危害，比你想象的更可怕
静电这玩意儿，平时感觉不到，但它对电子产品的危害可是巨大的。轻则导致设备误动作，重则直接击穿芯片，造成不可挽回的损失。尤其是对于精密电子元件，静电简直就是它们的“隐形杀手”。
更让人头疼的是，静电还容易吸附灰尘，影响产品质量。想象一下，你的产品因为沾满了灰尘而被客户投诉，那感觉，简直比吃了一只苍蝇还难受！
净化防静电，双管齐下才有效
想要彻底解决静电问题，光靠“事后诸葛亮”式的防护可不行，必须从源头抓起，净化防静电双管齐下。
净化：打造一个“无尘”空间
电子车间的空气质量是影响静电的重要因素之一。空气中的灰尘、颗粒物越多，静电就越容易产生。因此，我们需要打造一个“无尘”空间，采用高效的空气过滤系统，定期清洁车间，让灰尘无处藏身。
防静电：武装到牙齿
除了净化空气，我们还需要采取一系列防静电措施，将静电扼杀在摇篮里。
防静电地板： 这是最基础的防静电措施，它可以有效地将人体和设备产生的静电导入大地。
防静电工作台： 确保工作台面的电阻符合防静电要求，避免静电累积。
防静电服、鞋、手套： 这是保护员工的必备装备，可以有效地防止人体静电对电子产品的损害。
防静电周转箱、物料盒： 用于存放和运输电子元件，避免静电损伤。

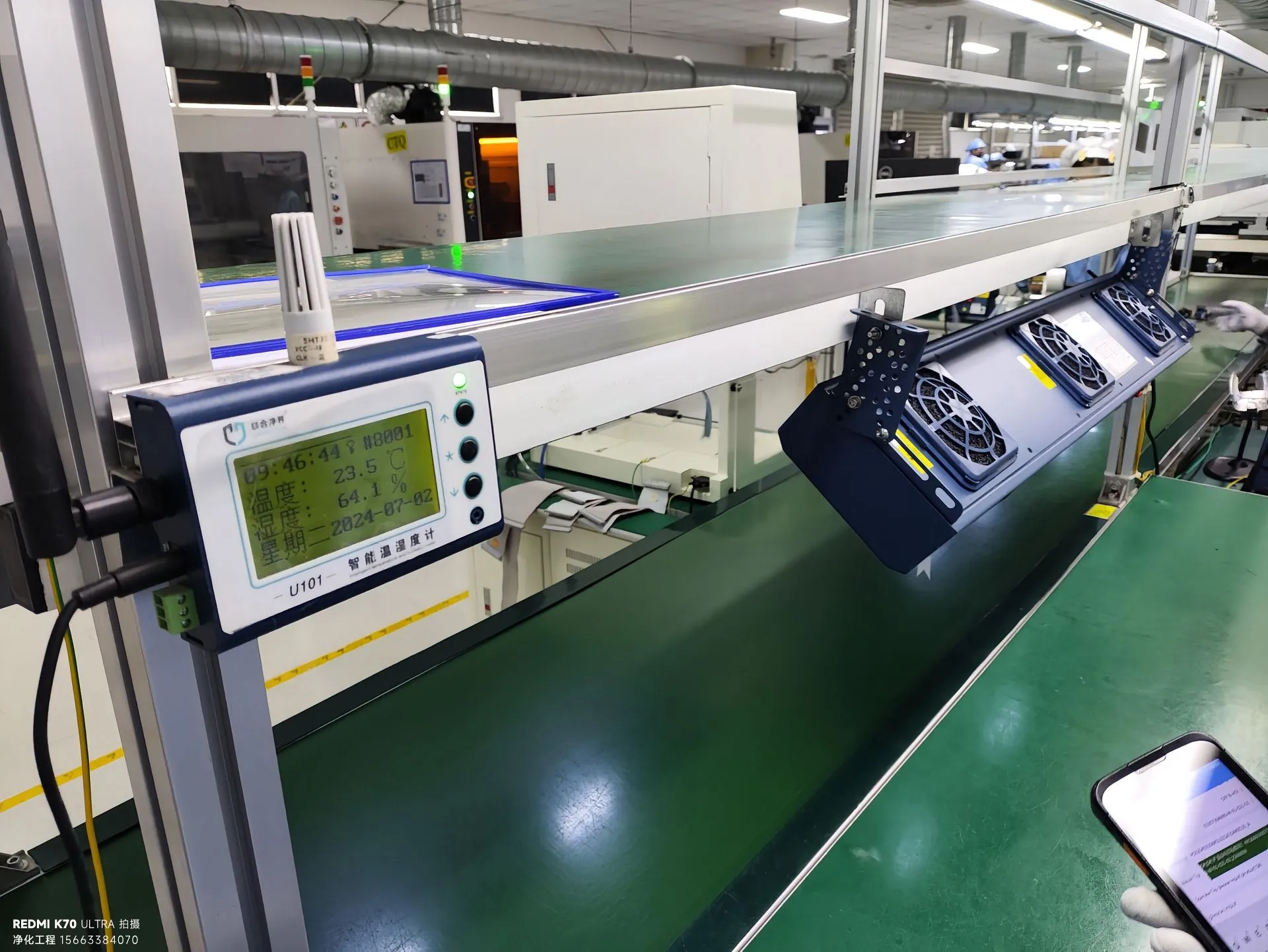

离子风机： 离子风机可以通过产生正负离子来中和空气中的静电，是一种非常有效的防静电工具。
细节决定成败，不容忽视的小细节
除了以上措施，还有一些小细节需要注意，比如：
保持车间湿度：干燥的环境更容易产生静电，因此要保持车间一定的湿度。
定期检测防静电设备：确保防静电设备的性能符合要求。
加强员工培训：提高员工的防静电意识，让他们了解静电的危害和防护方法。
案例分享：南京某电子厂的静电控制之路
某电子厂曾经饱受静电困扰，产品不良率居高不下。后来，他们采取了上述的净化防静电措施，并严格执行相关规定。经过一段时间的努力，产品不良率大幅下降，生产效率也得到了显著提高。
总结
解决电子车间的静电困扰，需要从净化和防静电两方面入手，并注重细节。只有这样，才能打造一个安全可靠的生产环境，提高产品质量，降低生产成本。希望这篇文章能对您有所帮助，祝您的电子车间远离静电困扰！
给精密仪器“安家”，可比给新生儿找恒温箱讲究多了——一台光学坐标测量仪的测量精度能达到0.001毫米，差不多是头发丝直径的1/70，温度差1℃就可能让测量数据“跑偏”，湿度多5%就可能让金属部件悄悄生锈，哪怕空气中飘着一粒0.5微米的尘粒，都可能卡进仪器的核心齿轮里造成卡顿。恒温恒湿洁净室，就是这些“娇贵设备”的“专属豪宅”，而精度控制技巧，就是给这栋“豪宅”装上“智能管家”，让温度、湿度、洁净度都稳如“老狗”。要是控制不到位，轻则仪器精度下降，重则一批精密零件全成废品，那损失可不是小数目。
别以为恒温恒湿洁净室就是“装个空调加个加湿器”那么简单。对精密仪器制造来说，温度波动不能超过±0.1℃，湿度要钉死在45%-55%之间，每立方米空气中≥0.5微米的尘粒数还不能超过3500个——这相当于在一个篮球场大小的空间里，只允许有3粒细沙。而且这些参数不是“一成不变”的，不同仪器还有专属要求，比如半导体制造用的光刻机，温度控制精度得达到±0.01℃，比普通精密仪器苛刻10倍。
先搞懂“刚需”：为啥精密仪器非它不可？
精密仪器的“身价”全靠“精度”撑着，而恒温恒湿洁净室就是守护这份精度的“第一道防线”。这背后的逻辑说穿了很简单：环境参数的任何一丝波动，都会被精密仪器“放大”成致命缺陷。
温度是“最敏感的导火索”。金属材质的仪器部件会热胀冷缩，比如一根1米长的钢制导轨，温度升高1℃就会伸长0.012毫米，对需要毫米级定位的机床来说，这就意味着加工出来的零件尺寸直接“超标”。有个机床厂曾做过实验：在普通车间加工精度要求0.005毫米的零件，合格率只有62%；换到恒温恒湿洁净室后，合格率直接飙升到98.5%，差的就是这“纹丝不动”的温度。
湿度则是“隐形的腐蚀剂”。湿度过高，仪器的电路板会吸潮短路，金属部件会产生电化学腐蚀，哪怕是不锈钢材质，长时间处于高湿环境也会出现“锈点”；湿度过低又会产生静电，像小磁铁一样吸住空气中的尘粒，这些尘粒粘在仪器镜头或传感器上，就会影响检测精度。曾经有个传感器制造厂，因为洁净室湿度突然降到30%，导致生产的一批压力传感器静电超标，装机后频繁出现误报，最后只能全部召回，损失了两百多万。
洁净度更是“不能碰的红线”。精密仪器的核心部件间隙极小，比如航空发动机的涡轮叶片，与机匣的间隙只有0.1毫米左右，要是有一粒尘粒卡进去，轻则造成磨损，重则导致叶片断裂。有数据显示，精密仪器的故障中，35%都和环境中的尘粒有关，而恒温恒湿洁净室就是把这些“故障隐患”从源头拦下来。
图片说明：

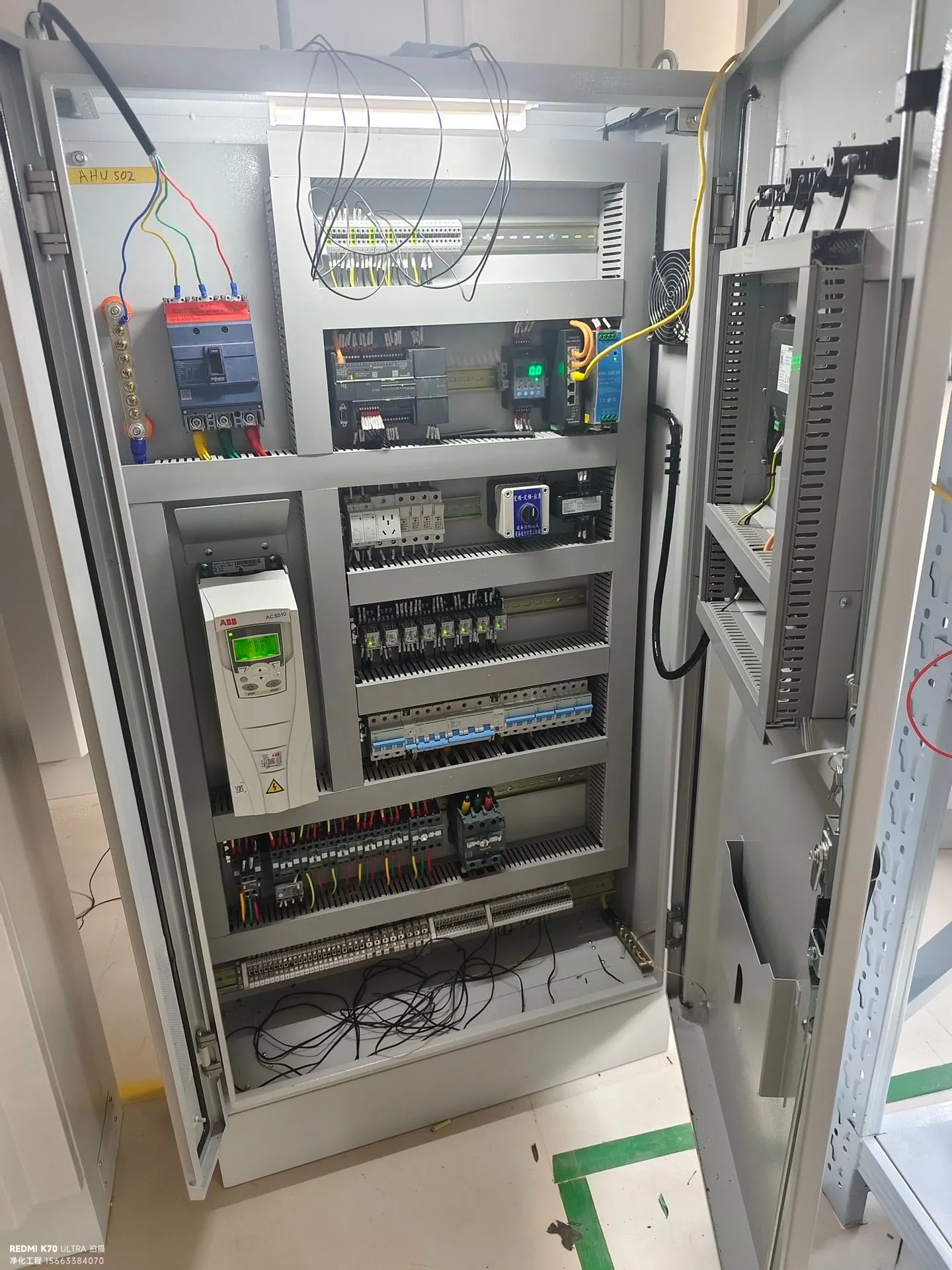

精密仪器制造：恒温恒湿洁净室的精度控制技巧1
核心技巧一：温度控制——把“温差”掐死在源头
温度控制是恒温恒湿洁净室的“重头戏”，要做到“稳、匀、准”，不能只靠空调硬扛，得用“组合拳”。
首先是“选对空调系统”。普通空调的温度波动能达到±1℃，根本满足不了需求，得用“精密空调+乙二醇换热系统”的组合。精密空调负责初步控温，把温度稳定在目标值±0.5℃范围内；乙二醇换热系统则像“微调旋钮”，通过乙二醇溶液的循环换热，把温度波动进一步压缩到±0.1℃。有个光学仪器厂一开始用普通空调，仪器测量数据总不稳定，换成精密空调系统后，数据波动直接减少了90%。
其次是“消除局部热源”。洁净室里的仪器运行时会发热，比如一台精密加工机床每小时会产生500W的热量，相当于一个小太阳，不及时处理就会形成“局部高温区”。可以给仪器装“专用散热罩”，通过管道把热量直接排出洁净室；同时在地面铺保温层，墙面用隔热彩钢板，防止外部热量“钻”进来。另外，洁净室的照明要选冷光源LED灯，避免白炽灯发热影响温度。
最后是“气流组织要合理”。用“上送下回”的气流方式，让洁净的冷空气从天花板均匀送出，像一层“空气毯子”覆盖整个车间，然后从地面回风口抽走，这样能避免温度“上热下冷”。在仪器密集区域，还要加装“局部气流喷嘴”，把冷空气精准送到仪器周围，确保每个设备的“身边温度”都一样。有个半导体厂就是因为气流分布不均，车间角落的仪器温度比中心高0.3℃，导致同一批芯片的良率差异很大。
图片说明：
精密仪器制造：恒温恒湿洁净室的精度控制技巧2
核心技巧二：湿度控制——不潮不燥刚刚好
湿度控制是个“精细活”，既不能让空气太“湿”，也不能太“干”，关键是做到“精准补水、快速控湿”。
选对“控湿装备”是基础。普通加湿器的湿度波动能达到±5%，根本不够用，得用“电极式加湿器+除湿机”的组合，加湿器负责精准补水，除湿机负责抽走多余湿气，再配合湿度传感器实时监测，一旦湿度偏离设定值，系统就会自动启停。比如生产医用精密注射器的车间，把湿度设定在50%，传感器精度达到±1%，确保注射器的塑料部件不会因为湿度过高而变形。
“防止湿度不均”是关键。洁净室的角落、仪器下方容易形成“湿度死角”，比如大型机床下方通风差，湿度可能比周围高3%-5%。可以在这些地方加装“小型环流风机”，让空气流动起来，避免湿度堆积；同时加湿器的出风口要做成“多孔扩散式”，让湿气均匀分散到空气中，别让湿气直接对着仪器吹——不然仪器表面可能会结露，比高湿环境更伤设备。
还要“盯紧外部影响”。下雨天室外湿度高，要关闭洁净室的外窗，给新风系统装“预处理装置”，先把室外空气的湿度降到接近设定值再送进室内；冬天室外干燥，要减少新风量，避免过多干燥空气进入导致室内湿度骤降。有个电子元件厂没注意天气变化，下雨天没关外窗，导致洁净室湿度突然升到70%，一批刚生产的芯片引脚生锈，直接报废。
核心技巧三：洁净度控制——把“灰尘杀手”拦在门外
洁净度控制和温度、湿度控制是“三位一体”的，灰尘不仅会污染仪器，还会影响温度和湿度的稳定性，比如尘粒粘在温度传感器上，会导致传感器反应变慢，造成温度控制滞后。
“三级过滤”是标配。新风进入洁净室前，要经过初效过滤器（过滤5微米以上尘粒）、中效过滤器（过滤1微米以上尘粒）、高效过滤器（过滤0.3微米以上尘粒）的三重“拦截”，高效过滤器的效率必须达到H13级以上，确保送进室内的空气“一尘不染”。同时室内要保持正压，压力比室外高5-10Pa，这样室外的脏空气就不会“钻”进来——就像给洁净室装了“无形的屏障”。
“源头减尘”更重要。洁净室里的地面要用防静电环氧地坪，墙面用光滑的彩钢板，这些材料不容易积灰，还方便清洁；工人要穿专用的洁净服、戴无尘手套和口罩，头发、皮肤都不能暴露在外，进洁净室前必须过风淋室，把身上的灰尘吹干净；仪器的包装材料要用无尘纸，避免开箱时产生粉尘。有个精密仪器组装厂，工人没穿洁净服就进了车间，结果身上的棉絮粘在了仪器镜头上，导致仪器检测精度下降，返工花了一周时间。
“实时监测”不能少。在洁净室的不同区域装在线尘埃粒子计数器，每10分钟监测一次尘粒数，一旦超标就立即报警，同时启动备用净化系统。每天下班前，要用无尘拖把蘸专用洁净剂清洁地面，每周擦拭一次仪器表面，每月检查一次过滤器的压差——过滤器要是脏了，过滤效果会大打折扣，得及时更换。
图片说明：
精密仪器制造：恒温恒湿洁净室的精度控制技巧3
施工与调试：细节决定“精度上限”
恒温恒湿洁净室的精度控制，三分靠设备，七分靠施工和调试。很多时候，设备选得再先进，施工时一个小疏忽，就会让精度“打折扣”。
“密封要严丝合缝”。洁净室的墙面、地面、天花板的连接处，要用专用的密封胶封死，不能留任何缝隙，不然室外的脏空气和湿气会“钻空子”进来；高效过滤器和风管的连接处也要密封好，避免未过滤的空气直接进入室内。有个施工队图省事，密封胶没打匀，结果洁净室的温度波动一直超过±0.2℃，查了半天才发现是墙面缝隙漏风。
“设备布局要合理”。发热量大的设备，比如精密加工机床，要远离温度传感器和加湿器，避免设备散热影响环境参数；仪器之间要留足够的间距，至少0.8米，方便气流流通，避免形成“死角”；新风送风口不能对着仪器直接吹，要从侧面送风，防止仪器表面温度骤变。
“调试要精准到极致”。施工完成后，不能直接投入使用，要进行至少72小时的连续调试：前24小时监测温度波动，把精度控制在±0.1℃；中间24小时监测湿度，确保波动不超过±2%；最后24小时联合监测温度、湿度和洁净度，模拟仪器运行时的环境，确保各项参数都稳定达标。有个厂没做足调试就开工，结果仪器运行时产生的热量导致室内温度升高，加工出来的零件尺寸超标。
图片说明：
精密仪器制造：恒温恒湿洁净室的精度控制技巧4
日常维护：让“精度”持久在线
恒温恒湿洁净室的精度控制不是“一劳永逸”的，就像精密仪器需要定期校准一样，洁净室的设备和参数也需要日常维护，不然精度会慢慢“跑偏”。
“设备保养要定期”。精密空调和加湿器的滤网每周要清洗一次，避免堵塞影响效率；乙二醇换热系统每半年要更换一次乙二醇溶液，防止溶液变质腐蚀管道；高效过滤器每一年半到两年更换一次，更换时要注意避免过滤器破损，不然会造成“二次污染”。有个厂的加湿器滤网三个月没清洗，导致加湿效率下降，洁净室湿度一直上不去，最后仪器出现静电问题。
“参数巡检不能断”。值班人员每小时要记录一次温度、湿度、洁净度数据，对比历史数据看是否有波动趋势；每天检查一次风淋室和无尘服的洁净度，确保人员净化到位；每周校准一次温度传感器和湿度传感器，避免传感器“失准”导致控制偏差。
“应急方案要备好”。突然停电时，备用发电机要在10秒内启动，确保精密空调和净化系统不中断；设备故障时，要立即启动备用设备，同时联系维修人员抢修，避免环境参数长时间超标。有个厂因为突发停电没及时启动备用电源，导致洁净室温度在半小时内升高了2℃，一批正在加工的精密齿轮尺寸全部不合格。
结语：用“极致控制”守护“精密匠心”
恒温恒湿洁净室的精度控制，对精密仪器制造来说，不是“附加项”，而是“生命线”。它守护的不仅是仪器的精度，更是企业的产品质量和市场竞争力。从温度、湿度的精准把控，到洁净度的严格拦截，再到施工调试的细致入微和日常维护的持之以恒，每一个环节都藏着“精益求精”的匠心。
随着精密仪器向“微型化、智能化”发展，对环境精度的要求会越来越高，比如量子芯片制造，温度控制精度可能需要达到±0.001℃。但无论要求如何升级，“精准监测、科学控制、细致维护”的核心逻辑不会变。只有把恒温恒湿洁净室的精度控制做到极致，才能让每一台精密仪器都发挥出最佳性能，这才是精密制造企业的立身之本。
