洁净室中不锈钢工作台的规范——别让一张桌子，拖垮你的洁净等级
看起来都差不多的不锈钢工作台，为什么有的用一年就生锈、掉尘、静电频发？本文用清单化方式拆解洁净室工作台的结构细节、焊缝处理、表面Ra、钝化工艺与接地要求，并给出可直接放进合同附件的验收要点，避免采购“踩坑”。
洁净室里最“冤”的设备，往往是不锈钢工作台。它看起来就是一张桌子：亮闪闪、冷冰冰、很靠谱。
但现实是：一张做错的不锈钢台面，可能带来颗粒、死角、锈蚀、静电、清洁困难，最后让你在验收、稽核、良率和客户审厂面前“桌面翻车”。
这篇文章从企业决策者、项目经理、采购人员最关心的角度，把洁净室不锈钢工作台的选型、结构、表面、焊接、ESD、验收与维护讲清楚——尽量不枯燥，毕竟桌子已经够冷了。
一、先划重点：洁净室不锈钢工作台，到底“规范”在哪？
很多项目失败，不是因为买不到好桌子，而是因为需求没写清楚。洁净室用工作台的规范，本质围绕四件事：
不产尘、不藏尘（结构与工艺）
耐清洁、耐消毒、耐腐蚀（材料与表面处理）
不引入静电风险（ESD与接地）
便于验收与追溯（文件、测试、标识）
醒目提醒：
“不锈钢 ≠ 永不生锈”，更不等于“适合洁净室”。 该做的钝化、焊接、表面粗糙度、结构圆角，一个都不能少。
二、材料规范：选 304 还是 316L？别让“省一点”变成“换一批”
1）常用材质建议
SUS304：洁净室最常用，综合性价比高，适合一般电子、光学装配、包装、检验等。
SUS316/316L：更耐腐蚀，适合频繁使用含氯/强氧化性消毒剂、靠近湿区、医药无菌或腐蚀环境。
316L 的优势：低碳，焊接后抗晶间腐蚀能力更好，后期不容易在焊缝附近“先发锈”。
采购建议（写进技术协议里）：
明确牌号：
304 / 316L明确厚度：台面常见
1.2–1.5mm（更重载可更厚）要求提供材质证明（材质报告/炉号可追溯更好）
2）磁性与“真假不锈钢”的小误会
有人拿磁铁一吸，吸住了就说“不是不锈钢”。这属于洁净室经典段子之一。
现实是：304/316 在冷加工或焊接影响下，局部出现轻微磁性并不罕见。真正要紧的是：耐腐蚀、表面工艺、焊缝质量、钝化是否到位。
三、表面规范：越亮不一定越好，关键是“好清洁 + 不挂灰”
1）表面粗糙度（建议范围）
洁净室不锈钢工作台，推荐控制表面粗糙度（Ra）：
一般洁净区（ISO 7–8 / 万级–十万级）：Ra ≤ 0.8 μm（常见拉丝/亚光）
更高要求区域（ISO 5–6 / 百级–千级，或GMP关键区）：Ra ≤ 0.6 μm（更易清洁、不易附着）
镜面并非万能：镜面好看，但更容易显指纹、刮花明显；部分工况下反光还影响视觉检测。
醒目提醒：
表面越“粗”，越容易藏污纳垢；表面越“乱拉丝”，越容易把清洁变成“顺着纹路擦一辈子”。
2）表面处理与钝化
规范做法通常包括：
机械处理：拉丝/抛光（根据洁净等级与使用场景选）
焊缝处理：焊后打磨平整，尽量与母材齐平
酸洗/钝化：去除游离铁与焊接氧化层，提升耐腐蚀（尤其焊接区域）
写进验收条款的语言（好用）：
焊缝及热影响区无明显变色氧化皮，已进行酸洗钝化或等效处理
表面无可见毛刺、拉丝断纹、孔洞、夹渣

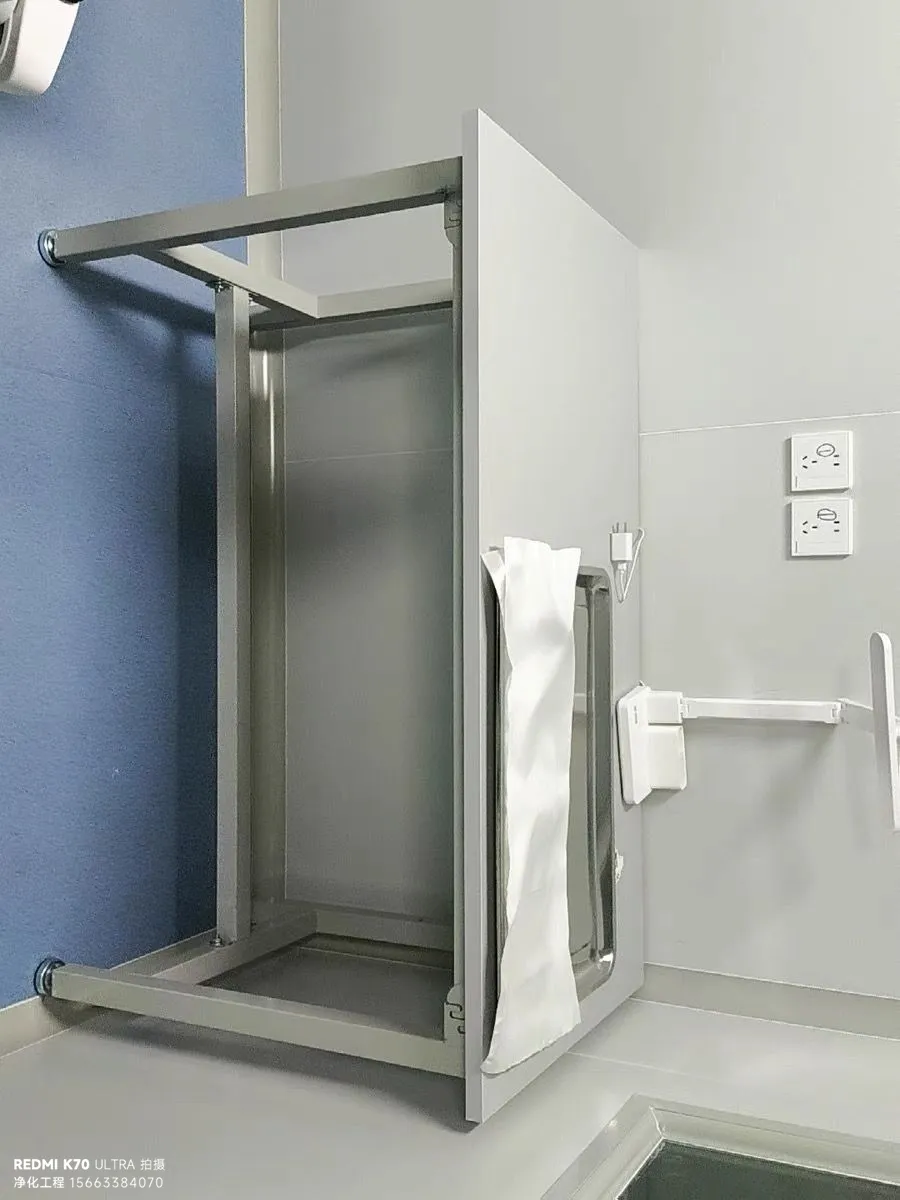

四、结构规范：不藏尘才是王道，少一点“好看造型”
洁净室工作台最容易出问题的，不是台面，而是结构细节：缝、角、孔、螺丝、抽屉轨道……都是“藏灰高手”。
1）圆角与边缘处理
台面边缘建议做圆角（R角）或折边回口，避免直角积尘、也防止割伤手套/洁净服
立柱、横梁连接处尽量采用连续焊而非点焊+打胶糊弄
结构转角处建议“可擦到、擦得进去、擦得出来”
2）焊接要求（很关键）
优先 TIG（氩弧焊），焊缝饱满连续
焊后打磨：不要求“看不见”，但要求不刮布、不挂尘、无凹坑
尽量避免：夹渣、砂眼、未焊透、虚焊（这些不仅藏污，还可能后期锈蚀）
3）紧固件与孔洞管理
能焊就别用一堆螺丝拼装（螺丝多=缝多=灰多）
必须用螺丝时：选不锈钢紧固件，结构上尽量外露少、易擦拭
避免开放型型材端口；如必须开口，应做封口盖/封焊
五、ESD与接地规范：桌子不放电，静电就放你一马
对于电子、半导体、精密光学（尤其有静电敏感器件/膜层污染风险）的洁净室，工作台经常需要满足 ESD 要求。
1）台面是否要防静电？
常见做法有三类：
不锈钢裸台面
导电性好，但不等于“ESD可控”
关键在于：是否有可靠接地、人员是否配合腕带/地面系统
不锈钢台面 + 防静电台垫（ESD Mat）
很常见，成本适中，使用灵活
台垫要选低挥发、低颗粒、适合洁净室的材料
复合台面（不锈钢基材+ESD表层）
更一体化，但要关注耐消毒性与表面磨损后性能变化
2）接地建议（写进配置清单）
每张工作台设置独立接地端子（明显标识）
接地线采用可靠连接（压接端子、螺栓连接防松）
交付时做接地连续性检查与记录（项目经理非常喜欢“可交付文件”）
醒目提醒：
“桌子是金属的”不代表“自动接地”。 没有可靠接地路径，再贵的台子也只是“高级摆设”。

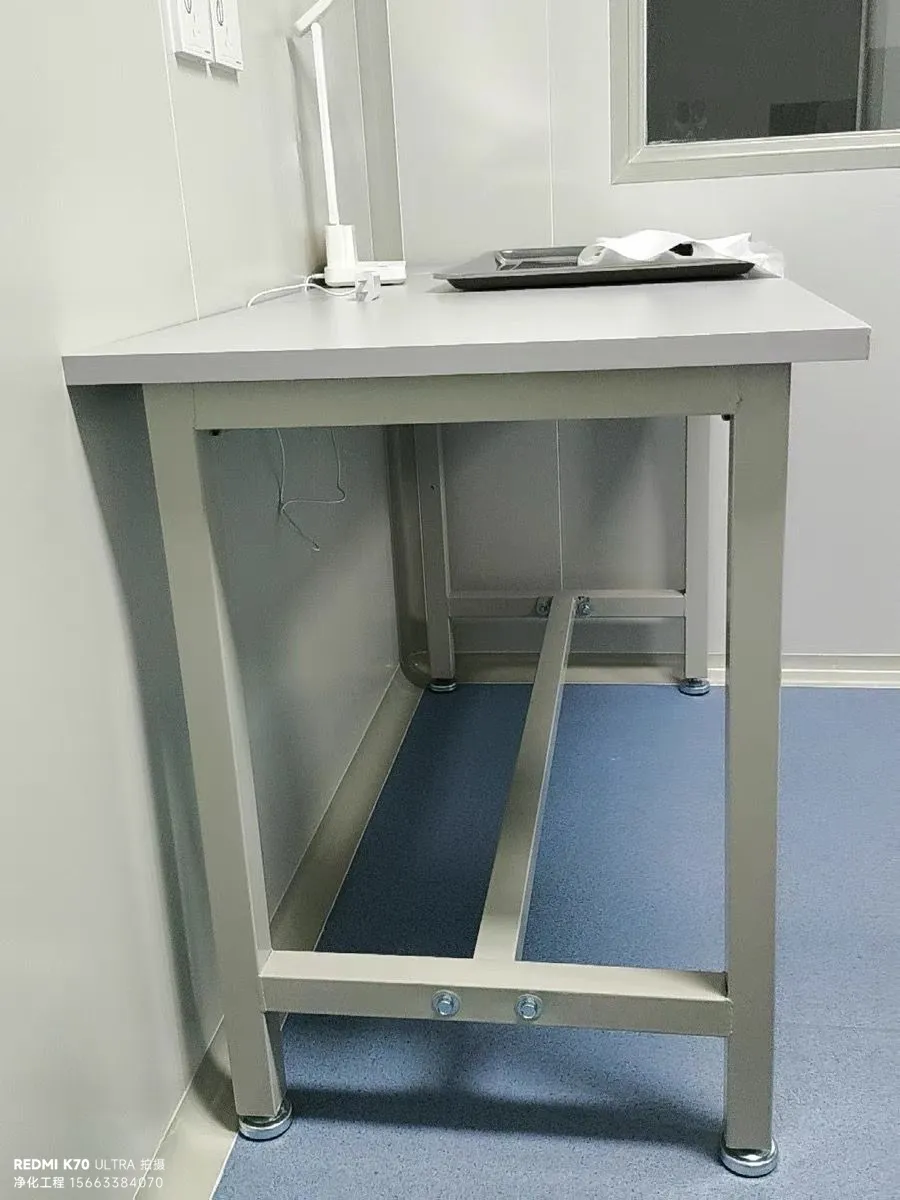

六、尺寸、承载与人机工程：项目经理关心进度，员工关心腰
一张工作台好不好用，最后体现在：员工愿不愿意在它面前站一天。
1）常用尺寸参考（可按现场定制）
台面高度：常见
750–850mm（装配类可略高，检验类结合座椅）深度：常见
600–800mm（设备/治具多可加深）长度：常见
1200/1500/1800/2000mm（按工位与设备布局）
2）承载与稳定性
明确静载承重（例如
≥200kg或按实际设备重量）对精密检测工位可考虑：
加强筋、加厚台面
选用调平脚替代脚轮（脚轮方便但更易位移与振动）
3）脚轮 vs 调平脚（如何选）
脚轮：便于改线与清洁死角处理，适合柔性布局
调平脚：更稳、更适合精密设备与检测
也可选“脚轮+落地脚杯”的组合（推到位后落脚固定）
七、洁净合规：从GMP到ISO，别让审厂问你“这张桌子谁批准的？”
不同行业的审查重点不同，但洁净室工作台通常会被关注：
表面是否可清洁、可消毒
是否有材料与处理记录
是否有清洁SOP与日常点检
是否存在掉屑、锈蚀、死角、涂层脱落
建议准备的交付资料（对项目验收/审厂很友好）：
材质证明（304/316L材质报告）
表面处理说明（拉丝/抛光、钝化等）
ESD/接地配置说明（如适用）
设备清洁保养SOP（简版也行，但要可执行）
关键尺寸与承载说明、安装布局图
八、验收清单：采购最需要的一页纸（建议直接复制到合同附件）
下面这份清单，建议作为采购技术协议/验收标准的一部分：
1）外观与工艺
表面平整，无明显凹坑、划伤、毛刺、裂纹
边角圆滑不割手套，不挂无尘布
焊缝连续饱满，焊后打磨平整，关键区已酸洗钝化或等效处理
结构封闭或端头已封口，减少积尘点
2）尺寸与功能
尺寸误差符合约定（长宽高、层板高度、可调范围）
承载满足约定并提供标识或说明
脚轮/调平脚工作正常，锁止可靠
3）洁净与ESD（如适用）
表面擦拭不掉黑粉，不掉屑，不明显挂尘
接地端子标识清晰，接地连续性测试记录完整
台垫/附件符合洁净室使用要求（低挥发、低颗粒、易清洁）
九、常见“踩坑”案例：看完能省下一次返工
焊缝没处理+没钝化
3个月后焊缝周围出现黄斑/锈点，清洁越擦越明显。
解决：焊后酸洗钝化，必要时提升到316L。
开放型方管没封口
看似结实，实际上方管里积灰，振动或搬动时“吐灰”。
解决：封口盖或封焊，结构优先封闭。
台面太薄、加筋不足
设备一放上去，台面有微变形，检测数据飘。
解决：加厚台面、加强筋、选调平脚。
接地写了但没落地
台子明明是不锈钢，静电问题照样出现。
解决：独立接地端子+验收测试+人员ESD配套。
结语：一张合格的洁净工作台，应该“干净得有证据，稳定得有底气”
洁净室的竞争力，很多时候不是靠“多装几台设备”，而是靠基础设施的细节把控。
不锈钢工作台就是典型：买对了，它是稳定生产的“沉默主角”；买错了，它能把你的洁净管理变成长期拉扯。
如果你正要采购或改造，最建议你做两件事：
把“材质+表面+焊接+结构封闭+ESD接地+文件交付”写进技术协议
验收时按清单逐项拍照留档，后期追溯会感谢现在较真的自己
相关 推荐
