环氧地坪的耐酸碱腐蚀测试
深入解析环氧地坪耐酸碱腐蚀测试的全流程。详解盐雾测试、浸泡测试、循环腐蚀等国际标准，分享化工厂、电子厂实战案例。教你如何选择高耐蚀环氧地坪材料，避免采购踩坑，实现5年保值。适合企业决策者、项目经理、采购人员阅读。
前言
你是不是也有过这样的困扰？一个看似光鲜亮丽的环氧地坪，用了没多久就开始起皮、脱落，甚至露出了下面的混凝土？那些坑坑洼洼的地方不仅看着闹心，更是藏污纳垢的温床。
其实，这问题80%的情况下都能追溯到一个根本原因：耐酸碱腐蚀性能不过关。
| 行业类型 | 主要腐蚀源 | 风险等级 |
|---|---|---|
| 化工制造 | 硫酸、盐酸、磷酸 | 🔴 极高 |
| 电子厂 | 清洗液、蚀刻液 | 🔴 极高 |
| 食品加工 | 果酸、乳酸、醋酸 | 🟡 中高 |
| 制药工厂 | 各类有机溶剂 | 🔴 极高 |
| 物流仓储 | 电池液、油类 | 🟡 中等 |
看这个表格，就知道为什么大企业对地坪耐蚀性这么挑剔了。
第二部分：耐酸碱腐蚀的国际测试标准
主流测试标准有哪些？
国际上通用的标准主要有这几个：
1. ASTM D1141 - 美国标准
模拟盐水腐蚀环境，测试涂层在恶劣海洋和工业环境下的性能。
2. GB/T 1763 - 中国国标
盐雾腐蚀试验，是国内企业必须参照的标准。分为：
中性盐雾试验（NSS）
醋酸盐雾试验（AASS）
铜加速醋酸盐雾试验（CASS）
3. DIN EN ISO 6270 - 欧洲标准
化学试剂浸泡测试，特别适用于化工行业的地坪评估。
4. JIS K5600 - 日本标准
湿热循环测试，模拟温度和湿度变化对涂层的综合影响。
👉 建议采购前必问：你们的产品通过了哪些国际认证？有第三方出具的检测报告吗？
第三部分：常见的耐酸碱腐蚀测试方法
方法一：浸泡测试（最直观）
原理：将样品放入不同浓度的酸碱溶液中，定期观察变化。
测试流程：
准备浓度为5%、10%、20%的硫酸/盐酸/NaOH溶液
将环氧涂层样品放入溶液中
分别在24h、72h、168h、336h后取出
评估表面状况、失重量、膜厚变化
评价指标：
涂层是否起泡、开裂
颜色是否褪色
膜厚减薄的幅度
失重百分比
💡 小提示：好的环氧地坪在浸泡一周后应该基本无肉眼可见的变化。如果几天就开始起皮，这产品就别考虑了。
方法二：盐雾喷雾测试（最严苛）
原理：用中性盐水喷雾持续喷洒样品，模拟工业和海洋环境的腐蚀。
设备要求：
恒温恒湿盐雾腐蚀试验箱
温度控制在35°C±2°C
喷雾浓度5%NaCl溶液
连续测试时间通常为500小时、1000小时
判断标准（GB/T 1763）：
| 腐蚀等级 | 描述 | 适用场景 |
|---|---|---|
| 0级 | 无腐蚀 | 一级防护 |
| 1级 | 腐蚀面积≤5% | 二级防护 |
| 2级 | 腐蚀面积5%-10% | 三级防护 |
| 3级 | 腐蚀面积10%-25% | 基础防护 |
| 4级 | 腐蚀面积>25% | 不推荐 |
🚨 重点关注：用在化工厂的地坪最少要达到 1000小时/1级以上，否则根本用不了几年。
方法三：循环腐蚀测试（最全面）
这是对涂层"最不友好"的测试，会循环进行：
干燥阶段：高温烘烤（60℃）
潮湿阶段：高湿环境（90%RH）
腐蚀阶段：浸泡在酸碱溶液中
这样反复30-50个循环，模拟四季交替、风吹日晒的真实工况。
为什么要这样折腾？
因为单纯的盐雾测试只能看静态腐蚀，而现实中地坪会经历温度变化、干湿交替，这会加速涂层老化和分层。那些"挂羊头卖狗肉"的地坪产品在这一关往往就露馅了。
方法四：电化学测试（高科技玩法）
用电极测定涂层的：
极化电阻（Rp）
交流阻抗（EIS）
腐蚀电流
这个方法能从微观层面评估涂层的"防护力"，但需要专业仪器和人员，成本较高。
第四部分：高耐蚀性环氧地坪的材料选择
基础树脂的选择
双酚A环氧树脂（DGEBA）
成本低，应用广
耐碱性一般，耐酸性中等
适用于：普通工业场景
脂肪族环氧树脂
抗紫外线能力强
耐候性好，但耐化学品性一般
适用于：室外停车场、展厅
异佛酮型环氧树脂（IPDE）
🌟 耐酸碱性能优异
硬度高、耐磨性强
成本较高
适用于：化工厂、电子厂（强烈推荐）
乙烯基酯树脂
🌟🌟 极强耐酸性
耐蚀性能顶级
成本最高，施工要求高
适用于：超强酸腐蚀环境（如硫酸浸出）
关键助剂的作用
| 助剂类型 | 作用 | 用量 |
|---|---|---|
| 防腐添加剂 | 增强阻隔性，防止水份和离子渗透 | 5-10% |
| 增韧剂 | 提高涂层弹性，防止开裂 | 3-8% |
| 防沉淀剂 | 改善储存稳定性，防结块 | 1-3% |
| 表面活性剂 | 提高涂布性，增加流平性 | 0.5-1% |
[插图位置4：不同树脂类型的耐蚀性能雷达图 - 直观对比各种环氧树脂在酸、碱、盐、有机溶剂方面的表现]
第五部分：施工工艺对耐蚀性的影响
你以为选好材料就完事儿了？太天真！
施工质量直接决定了地坪的实际表现，好材料配上烂工艺，结果只有一个字：悔。

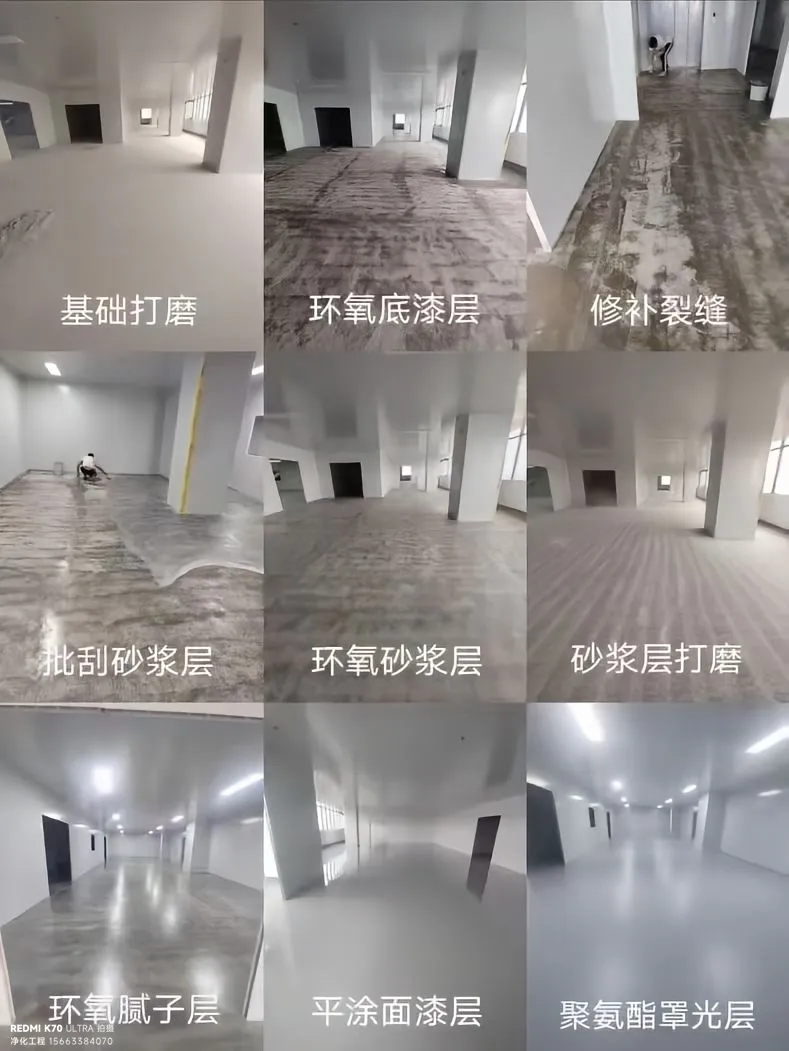

关键施工要点
1. 基层处理（超级重要，但经常被忽视）
混凝土强度≥C25，含水率<8%
表面粗糙度1500-3000μm
彻底清除油污、灰尘、旧涂层
❌ 错误做法：随便扫一扫就上漆，这样涂层会快速分层
2. 底漆选择
必须用环氧底漆，不能省钱用普通底漆
厚度控制在100-150μm
作用：填充微孔，防止后续涂层下沉，增强附着力
3. 中涂/面漆施工
总膜厚度建议≥2.0mm（化工厂要求≥3.0mm）
每层干燥时间必须充分（不能赶工期！）
施工温度10-25℃，湿度60-85%
固化期间禁止任何重压和水接触
4. 缝隙处理
冷缩缝、动缝必须用弹性封缝胶
否则水分和化学品会从缝隙渗入，从下而上腐蚀涂层
第六部分：现场验收的实战技巧
当地坪施工完成后，你作为采购或项目经理，该怎样快速判断质量？
快速检验的5个办法
1. 膜厚检测（必做）
用膜厚仪在不同位置测量（至少8个点）
记录数据，对比施工方承诺的厚度
偏差超过10%就要扯皮
2. 粘着力测试
用十字划格刀，切割20x20mm的格子
用胶带贴住后猛力扯下来
好的涂层应该纹丝不动，差的会成片剥落
标准：≥4级（GB/T 9286）
3. 硬度测试
用铅笔硬度计测试（从H→2H→3H...）
正常硬度应达到≥H级
如果连2B都划得动，说明快干不足或材料有问题
4. 化学试剂点测
拿点稀硫酸、洗手液在地面试试
涂层表面应该没有立即起反应
这是现场的"快速体检"
5. 耐磨性测试
用钢丝球用力摩擦
涂层不应该轻易掉粉或露出下层
这能判断固化是否充分
第七部分：常见的坑和避坑指南
采购决策者最容易踩的雷
❌ 坑1：只看价格，不看性能
"隔壁车间用的便宜地坪，怎么才用2年就坏了？"
一分价钱一分货，化工环境真的不能省
算账方式应该是：总成本÷预期使用年限，而不是单价
❌ 坑2：信了厂家的夸大宣传
"我们产品能抗强酸强碱"，但你看不到检测报告
必须要求出示第三方认证证书和测试数据
没报告的产品再便宜也别碰
❌ 坑3：施工方赶工期，偷工减料
底漆涂不均匀，膜厚只有50μm（标准100-150μm）
固化期间通风不足，内部气泡未排出
结果是：看着漂亮，用不了多久就出问题
💡 建议：施工期间要有项目管理人员驻场监理
❌ 坑4：没有后期维护意识
地坪施工完了就放任自流
有破损、污渍不及时修复
这样小问题会逐步扩大成大问题
最后需要重新翻修
第八部分：对比测试案例分析
真实案例：某电子厂的地坪维修故事
背景：
一家电子厂（清洗工序使用异丙醇、乙醇）在3年前选择了某"国际品牌"环氧地坪，总投资50万元。
问题出现：
第2年开始，清洗区域的地坪出现粉化
第2.5年，开始出现分层和脱皮
第3年完全失效，被迫全部翻修（又花了60万）
事后分析：
施工方出具的材料检测报告只有盐雾测试96小时/0级，
但缺少有机溶剂耐蚀性的测试数据。
在电子厂的实际工况中，有机溶剂腐蚀远比盐水腐蚀严酷。
经验教训：
✅ 验收时必须要求施工方提供针对实际工况的测试报告
✅ 不能只看单一的盐雾测试，要综合考虑化学腐蚀
✅ 建议选择已有同行业成功案例的厂家
第九部分：环氧地坪耐蚀性能等级划分
根据测试结果，行业内通常这样划分：
一级：超强防护
盐雾1000h ≥ 1级
酸浸泡720h 无变化
碱浸泡720h 无变化
适用于：化工、制药、电子行业
成本系数：1.0（基准）
二级：强力防护
盐雾500h ≥ 1级
酸浸泡336h 无明显变化
碱浸泡336h 无明显变化
适用于：食品加工、汽车厂
成本系数：0.75
三级：标准防护
盐雾200h ≥ 2级
一般工业环境
适用于：普通仓库、展厅
成本系数：0.5
四级：基础防护
适用于：室内办公、商场
成本系数：0.3
结语
环氧地坪的耐酸碱腐蚀性能，说到底就是一场"长期投资"。
前期多花点心思做功课、多掏点钱选好材料，后期就能少花冤枉钱、少操心劳累。反过来，为了省5万块钱选了"三无产品"，结果3年后被迫花60万翻修，这笔账谁算都不划算。
💡 最后的建议：
在选择环氧地坪供应商时，不妨问他们一个简单粗暴的问题——
"你敢不敢用你的产品铺你自己公司的厂房？"
如果答案是"可以"，那这家厂商就值得信任。如果支支吾吾或找借口，那就别再聊下去了。
相关案例
相关文章
