百级无菌室精密装配的气流组织设计
百级无菌室精密装配总出问题？气流组织设计是关键！全室/局部方案+优化技巧，让尘埃无路可逃，合格率轻松提升。
“刚投入的百级无菌室，精密传感器装配合格率却只有70%——明明过滤器都是H14级的，检测时却发现装配台上方粒子浓度超标。找了专家来看，才知道是气流组织没做好，洁净空气都绕着工件走，尘埃全积在装配面上。”——电子设备厂车间主任老王的烦恼，戳中了很多企业的痛点。对百级无菌室的精密装配来说，气流组织不是“通风换气”这么简单，而是打造一道“无形的尘埃屏障”。哪怕硬件配置再高，气流设计不合理，也会让无菌室“名不副实”。今天就把百级无菌室精密装配的气流组织设计讲透，从原则到方案，从细节到避坑，让每一缕气流都成为产品质量的“守护者”。
先搞懂：百级无菌室的气流，为什么对精密装配这么重要？
百级无菌室的核心要求是“每立方英尺空气中≥0.5μm的粒子数不超过100个”，而精密装配（如半导体芯片、医疗植入器械、光学镜头）对尘埃的容忍度几乎为零——0.1μm的尘埃就可能导致芯片短路、镜头成像模糊、器械植入感染。
气流组织的作用，就是通过“合理引导洁净空气流动”，在装配区域形成“正压洁净区”，一方面阻止外部污染空气进入，另一方面快速带走装配过程中产生的微小尘埃（如工件打磨碎屑、人员操作脱落的皮屑）。某医疗设备厂就因为气流组织紊乱，导致植入式心脏起搏器的装配合格率仅85%，返工损失超50万，重新优化气流设计后，合格率直接提升到99.2%。
核心设计原则：三大“铁律”，守住百级标准
百级无菌室精密装配的气流组织设计，不是“想怎么吹就怎么吹”，必须遵循“定向流动、高效覆盖、无死角”三大原则，这是保障洁净度的底线。
1. 定向流动：让气流“走直线”，不绕弯、不回流
洁净空气必须按“预设路径”流动，从洁净度高的区域流向低的区域，且流动过程中不能出现回流、涡流（涡流会让尘埃在局部打转，无法被带走）。对精密装配来说，最佳气流路径是“上送下回”——洁净空气从吊顶垂直送入，垂直覆盖装配台，然后携带尘埃从地面回风口排出，形成“单向垂直气流”，就像给工件罩上一层“洁净空气保护伞”。
某半导体厂曾尝试“侧送侧回”的气流方式，结果在装配台下方形成涡流，尘埃堆积，后来改为“上送下回”，粒子浓度立即达标。
2. 高效覆盖：让气流“精准命中”装配区域
气流不能“广撒网”，必须集中覆盖装配台、工件放置区等核心区域，且气流速度要适中——速度太慢（＜0.3m/s）带不走尘埃，速度太快（＞0.5m/s）会让尘埃飞扬，还可能影响精密操作（如细小工件被吹跑）。
规范要求：装配区域的气流速度应控制在0.3-0.45m/s，气流覆盖面积要比装配台大20%（避免工件移动时脱离洁净气流覆盖）。某光学仪器厂的装配台尺寸为1.2m×0.8m，设计时气流覆盖面积做到1.44m×0.96m，确保镜头装配过程中全程处于洁净气流保护下。
3. 无死角：让尘埃“无处藏身”，不放过任何缝隙
装配台下方、设备与地面的缝隙、墙角等“卫生死角”，最容易积尘，气流组织设计时必须针对性处理：①装配台采用“悬空设计”（离地面30cm以上），确保气流能从台面下方流过；②设备与地面的缝隙用密封胶封堵，同时在设备侧面预留气流通道；③墙角做圆弧处理，避免气流在直角处形成涡流。
主流设计方案：两种经典模式，按需选对不踩坑
根据精密装配的工件特性（如尺寸、重量、操作方式），百级无菌室的气流组织主要有“全室垂直流”和“局部层流罩”两种方案，各有适用场景，选错了既费钱又不达标。

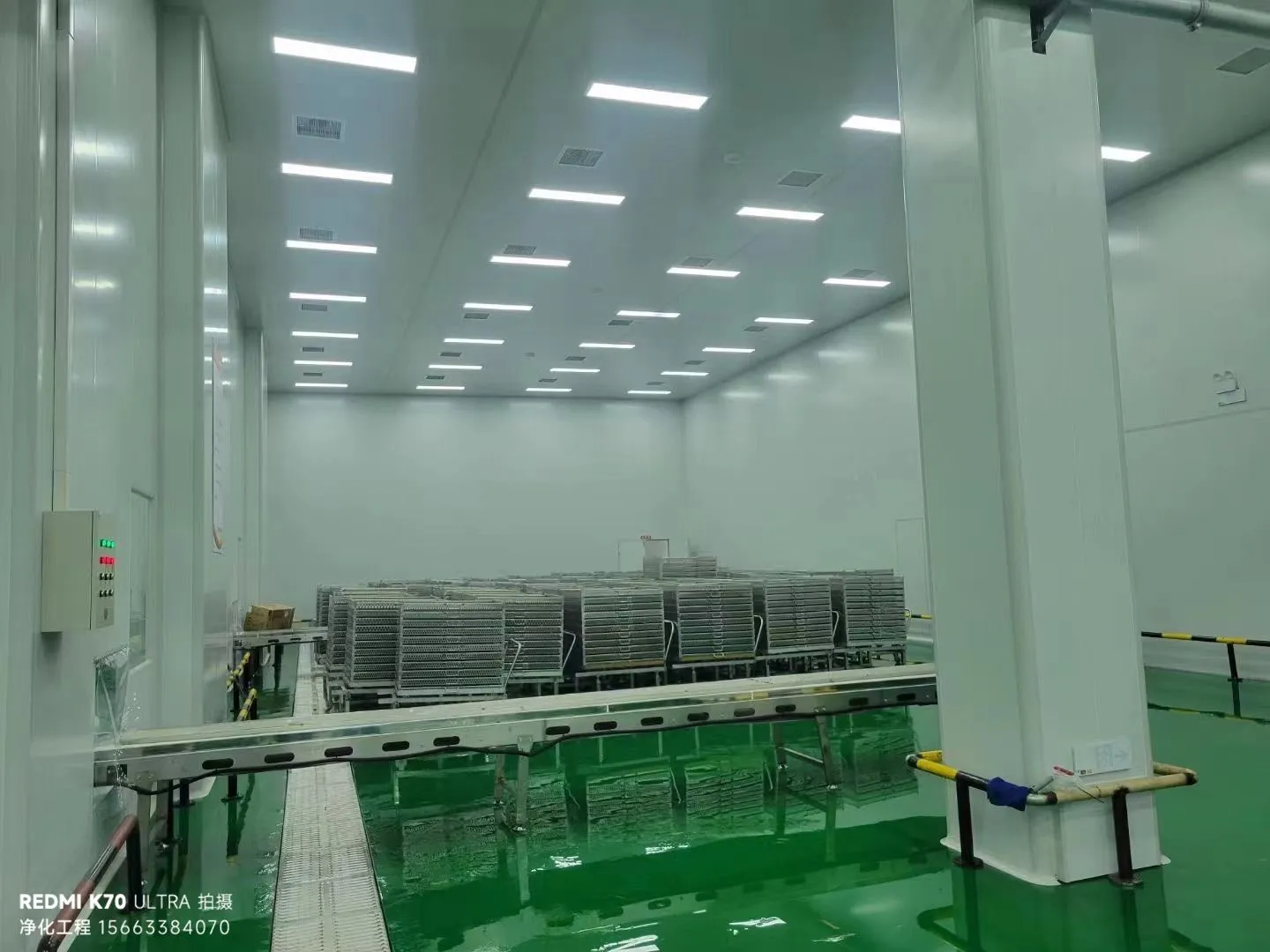

方案一：全室垂直流设计——大面积精密装配的“标配”
适用场景：装配区域大（如多条装配线并行）、工件移动范围广（如汽车芯片模块装配）、需要多人协同操作的场景。
设计核心：①吊顶满布高效空气过滤器（HEPA/H14级），覆盖率≥80%，确保洁净空气均匀垂直送入；②地面满布回风口（或采用格栅地板），回风口与送风口一一对应，形成“气流循环闭环”；③全室保持正压（相对于相邻区域正压≥10Pa），阻止外部污染进入。
优势：全室洁净度均匀，无洁净盲区，适合大规模生产；劣势：初期投入高（过滤器用量大），能耗较高。
案例：某汽车电子厂的百级无菌室，采用全室垂直流设计，3条芯片装配线并行作业，装配区域气流速度稳定在0.35m/s，粒子浓度持续达标，合格率稳定在99%以上。
方案二：局部层流罩设计——小面积高精度装配的“性价比之选”
适用场景：装配区域小（如单个精密工件装配）、工件精度极高（如医疗植入针装配）、全室百级成本过高的场景。
设计核心：①在普通万级洁净室内，针对装配台设置“垂直层流罩”（高度1.2-1.5m，覆盖装配台及操作区域），层流罩内采用H14级过滤器，气流速度0.4m/s；②层流罩内保持正压（相对于万级区域正压≥5Pa），形成“局部百级”；③层流罩下方设置局部回风口，快速带走尘埃。
优势：成本低（比全室垂直流节省30%-40%），能耗小，适合小批量高精度生产；劣势：仅局部区域达标，工件移动时需全程在层流罩覆盖范围内。
案例：某医疗器材厂生产植入式缝合针，采用局部层流罩设计，在万级车间内打造3个局部百级装配点，每个层流罩覆盖1个装配台，既满足精度要求，又比全室百级节省投资80万。
细节优化：这些“小操作”，让气流效果翻倍
很多企业的气流组织设计符合原则，但实际效果却不理想，问题出在细节上。这些优化技巧，能让气流组织的洁净效果再上一个台阶。
1. 装配台布局：让气流“不打架”
装配台之间的距离不能太近（至少间隔1.5m），避免气流在台间相互干扰形成涡流；装配台应与送风口、回风口垂直对齐，确保气流能直接覆盖台面并快速排出。某电子厂曾将装配台平行排列在送风口下方，导致气流相互碰撞，后来调整为垂直排列，粒子浓度立即下降60%。
2. 人员操作：别让“人”成为气流的“破坏者”
人员是洁净室的“主要污染源”，操作时的动作会干扰气流。必须规范人员位置：①操作人员应站在装配台侧面（而非正前方），避免身体挡住气流；②操作时动作要轻缓，避免快速走动、挥手，减少气流扰动；③人员进入后，先静置3分钟再开始操作，待气流稳定后再接触工件。
3. 设备散热：给气流“让路”
精密装配设备（如焊接机、检测仪器）会产生热量，热气流上升会干扰垂直气流。设计时要：①设备摆放避开送风口正下方；②在设备顶部加装小型排气装置，及时排出热气流；③选用低散热设备，减少对气流的影响。
4. 过滤器维护：让气流“保持动力”
高效过滤器使用一段时间后会积尘，导致送风量下降、气流速度降低。必须建立维护制度：①初效过滤器每月更换1次，中效过滤器每3个月更换1次；②高效过滤器每6个月检测一次阻力，阻力超过初始值2倍时立即更换；③更换过滤器后，重新检测气流速度和粒子浓度，确保达标。
避坑指南：气流组织设计最容易犯的5个“错”
错一：只看过滤器等级，忽视气流速度 以为用了H14级过滤器就万事大吉，却没控制气流速度，要么太慢带不走尘埃，要么太快吹飞工件。必须用风速仪实时监测，确保装配区域速度在0.3-0.45m/s；
错二：送回风口“不匹配” 送风口大、回风口小，导致气流无法及时排出，形成回流。送风口与回风口的面积比应控制在1:1.2，确保气流循环顺畅；
错三：局部障碍物阻挡气流 在送风口下方放置货架、工具车，挡住气流路径。送风口下方1.5m范围内不能有任何障碍物；
错四：正压控制不当 全室正压过高（＞15Pa）会导致门难打开，正压过低（＜5Pa）无法阻止外部污染。用压差计实时监测，将正压控制在10-12Pa；
错五：设计与生产脱节 设计时没考虑装配流程，导致工件搬运路线穿过气流盲区。设计前必须与生产部门沟通，确保气流覆盖所有操作环节。
案例参考：医疗镜头装配室，气流优化后合格率提升14%
某光学仪器厂的百级无菌室，用于医疗内窥镜镜头装配，初期合格率仅85%，经优化后提升至99%，具体措施：
方案调整：将原“侧送侧回”改为“局部层流罩+上送下回”，在装配台上方设置1.5m×1m的层流罩，采用H14级过滤器，气流速度控制在0.4m/s；
布局优化：装配台间隔1.8m，与送回风口垂直对齐，操作人员站在侧面操作，避免阻挡气流；
设备处理：将检测仪器移至层流罩边缘，顶部加装小型排气装置排出热气流；
制度完善：建立过滤器维护台账，每6个月更换高效过滤器，每次更换后检测粒子浓度。
优化后，装配区域粒子浓度从85个/立方英尺降至32个/立方英尺，合格率提升14%，每月减少返工损失12万，3个月就收回了优化成本。
总结：气流组织是百级无菌室的“隐形骨架”
对百级无菌室的精密装配来说，过滤器是“心脏”，提供洁净空气；而气流组织是“骨架”，引导空气精准发挥作用。哪怕硬件配置再高，气流设计不合理，也会让百级无菌室“徒有其名”。
对企业决策者来说，合理的气流组织设计是“保障产品质量的投资”，不是“额外成本”；对项目经理来说，精准把控设计原则和细节，能避免后期返工浪费；对采购人员来说，在选择净化设备时，要同步考虑气流组织需求，避免设备与设计不匹配。
百级无菌室的精密装配，拼的就是“细节”——每一缕气流的方向、速度、覆盖范围，都直接关系到产品的合格率和企业的竞争力。只要遵循“定向流动、高效覆盖、无死角”的原则，避开那些容易犯的错，就能让气流成为精密装配的“得力助手”，守护产品质量的底线。
