南京集成电路百级净化厂房设计 ISO5 级洁净车间施工方案
本文聚焦南京集成电路行业百级（ISO5）净化厂房，从核心概念、本地化设计、标准依据、设计原则、施工方案到验收管理全流程拆解，用通俗语言 + 实战技巧，帮你避开坑点、稳住良率，兼顾技术要求与成本控制，为集成电路 ISO5 级洁净车间建设提供全周期实战指南。
本文聚焦南京集成电路行业百级（ISO5）净化厂房，从核心概念、本地化设计、标准依据、设计原则、施工方案到验收管理全流程拆解，用通俗语言+实战技巧，帮你避开坑点、稳住良率，兼顾技术要求与成本控制。
一、先把“百级（ISO5）”讲明白：别让指标在会议室里“自嗨”
ISO 5 级洁净室，行业里常被叫“百级”。它不是“看起来干净”，而是用数据说话：空气中颗粒物数量、气流均匀性、过滤器完整性、压差稳定性，缺一个都不算“真百级”。
在集成电路场景里，ISO5 通常服务于光刻、关键涂胶显影、关键量测、部分先进封装关键工序等“对颗粒过敏”的区域。你要是把 ISO5 直接铺满整层楼——恭喜你，电费会先实现“先进制程”。
醒目提醒：ISO5 不是越大越好，通常采用“关键区 ISO5 + 周边 ISO6/ISO7/ISO8”的组合拳，既稳又省。
二、南京本地化设计：梅雨季和回南天，是洁净室的“隐藏Boss”
南京的气候特征决定了洁净空调系统不能只看图纸好看：
夏季高温高湿 + 梅雨季长：除湿能力要足，冷源与再热策略要算清楚；
冬季湿冷：加湿与温度稳定性要可靠，别让静电像“年底KPI”一样到处飞；
城市粉尘与施工扬尘：新建/改造项目要格外重视分阶段洁净管理，否则调试时粒子数能给你“放烟花”。
三、适用标准与验收依据：别只盯 ISO 14644，IC 还要盯这些“细节控”
常用依据建议至少覆盖：
ISO 14644 系列（洁净室分级、测试方法等）；
GB 50073（洁净厂房设计规范）及相关国家/行业规范；
业主/工艺端要求（温湿度、微振动、AMC、ESD、电力质量、噪声等）；
若涉及药化或特殊材料，再叠加相应规范（以项目实际为准）。
**一句人话：**标准是底线，工艺参数才是“甲方的天条”。
四、设计总原则：让空气“走对路”，让人“别添乱”
ISO5 的设计核心不是“堆设备”，而是四个字：稳定、可控。建议从以下维度搭骨架：
（一）平面与分区：洁净等级要“阶梯式”，人流物流要“互不打架”
常见分区逻辑：
核心工艺区：ISO5（百级）；
周边操作/缓冲：ISO6–ISO7；

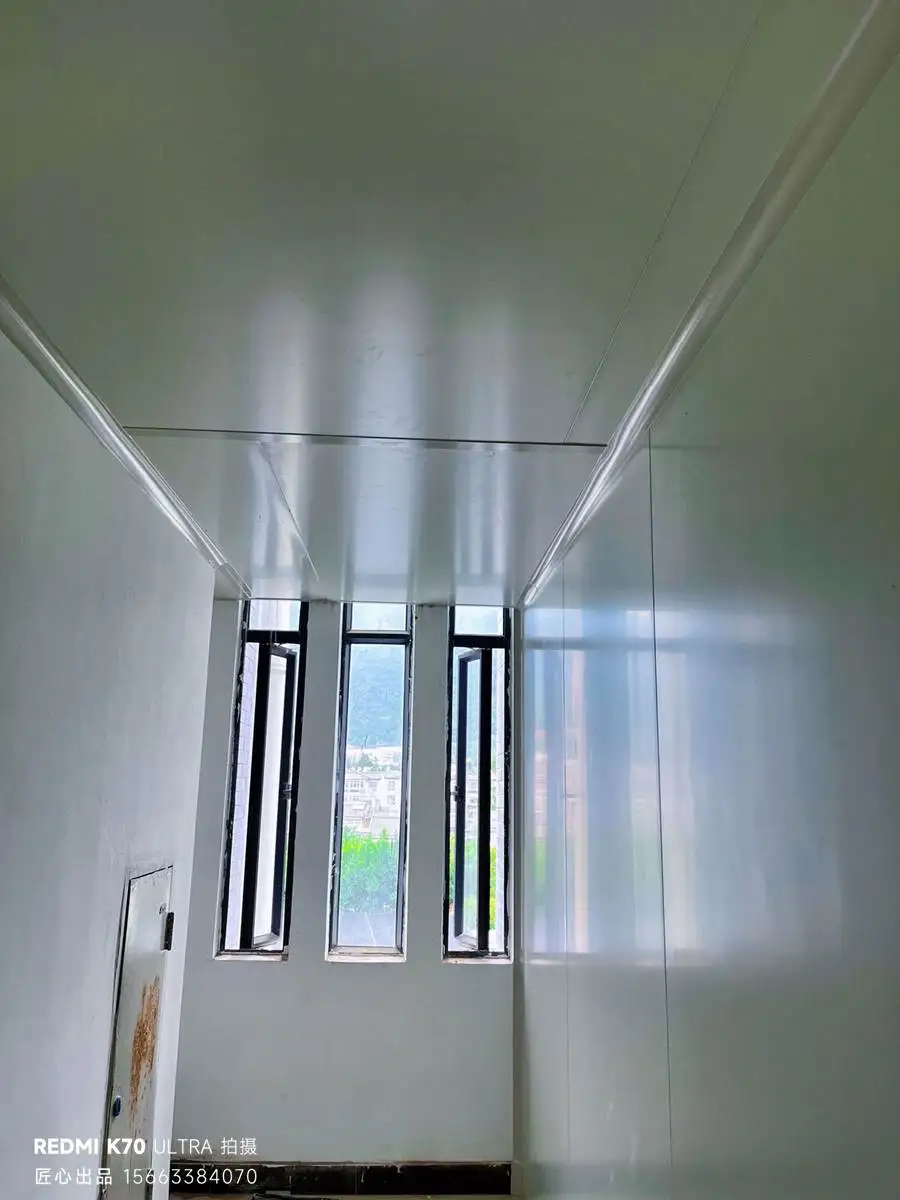

更外圈走廊/设备夹层：ISO7–ISO8；
物料进入：外包拆包区（低级别）→ 清洁/二次包装 → 传递/缓冲 → 高等级区。
建议做到：
人流、物流、废弃物流三线分离（能不交叉就不交叉）；

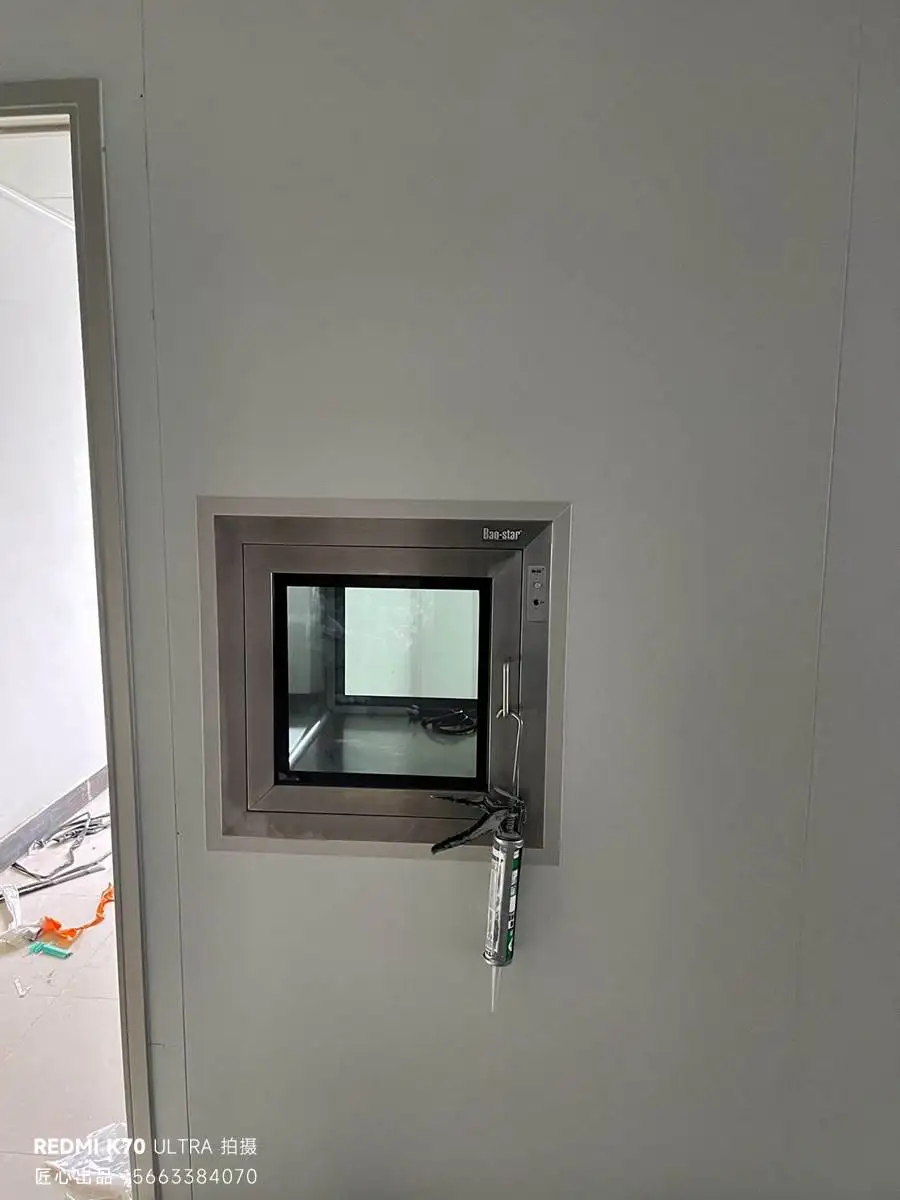

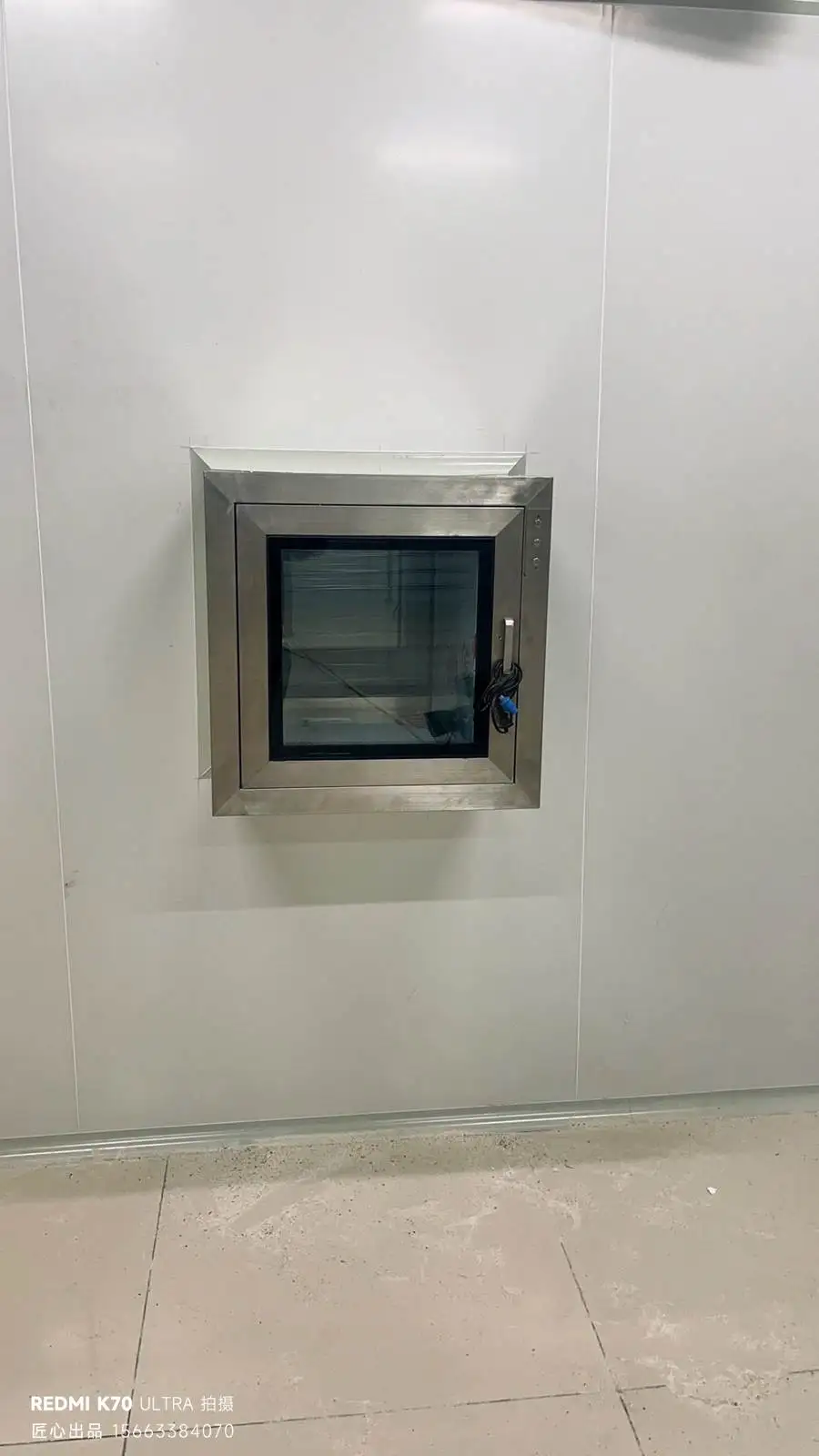

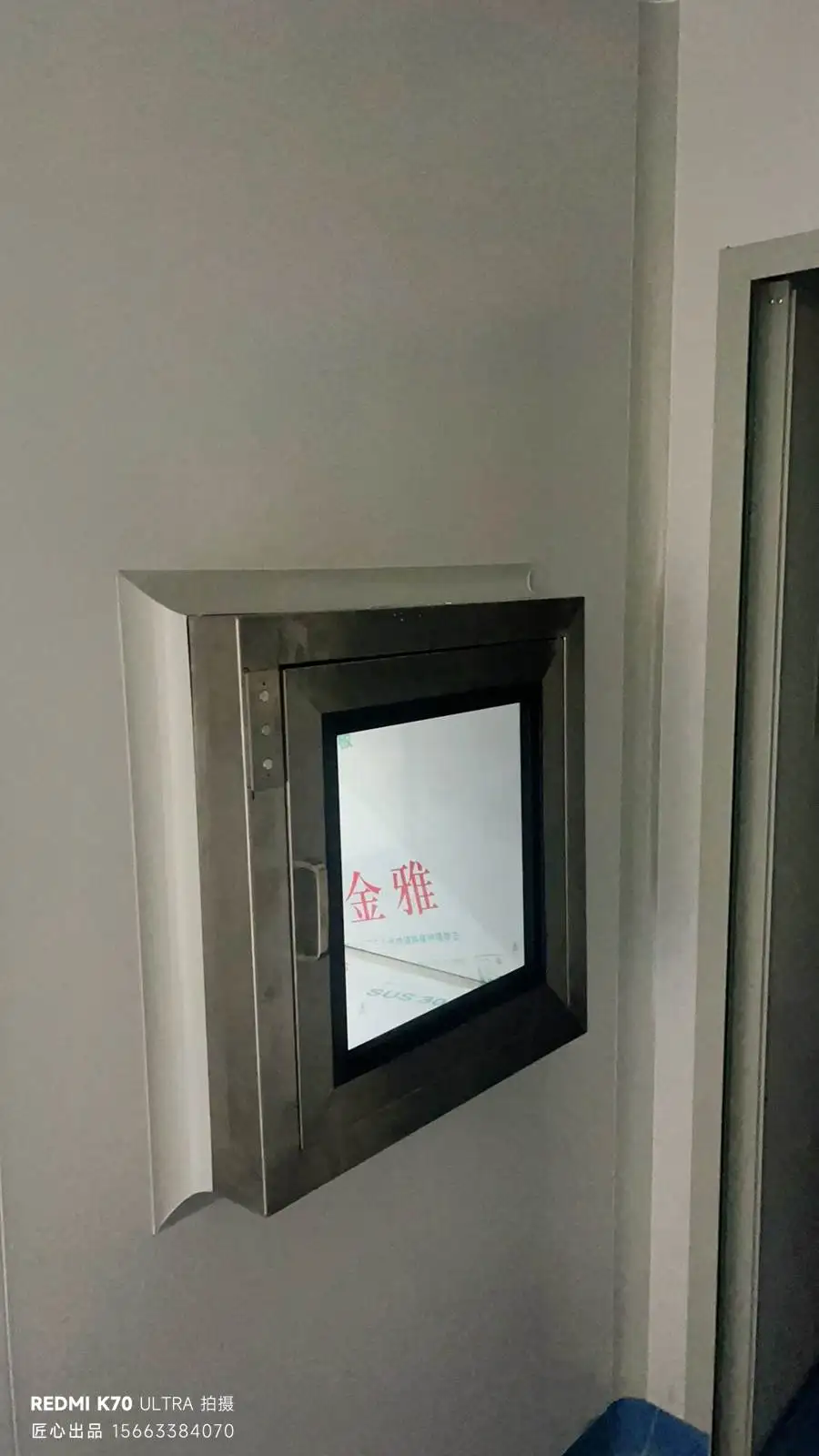

关键口设置气闸室/传递窗/风淋（不要把门当摆设）。
（二）气流组织：ISO5 最怕“乱流”和“短路”
ISO5 常用方案包括：
垂直单向流（局部或满布）：天花 FFU + 高效过滤终端，地面回风/侧回风组织；
关键设备上方局部单向流罩：把钱花在刀刃上。
醒目提醒：“风量越大越好”是误区。风太猛会带来湍流、噪声、能耗和人员不适，稳定的均匀速度场才是王道。
（三）压差梯度：用“看不见的墙”挡住污染
常用压差策略：
高洁净区对低洁净区保持正压；
不同等级之间形成逐级递减压差；
特殊房间（化学品间、溶剂间等）可能需要相对负压并做独立排风（按工艺安全要求）。
你可以把压差理解成：洁净室给自己开了个“持续的防护罩”，门一开也不至于被外界空气“偷家”。
（四）温湿度与稳定性：不是“能达到”，而是“能守住”
集成电路车间常见关注点：
温度稳定性（对光刻/量测尤敏感）；
相对湿度控制（ESD、材料吸湿、工艺窗口）；
24/7 连续运行下的漂移控制（别白天达标、晚上放飞）。
建议设计上预留：
冗余能力（N+1 思路）；
关键传感器冗余与校准策略；
BMS/EMS 联动（报警不是装饰）。
（五）ESD（静电）与微振动：芯片没喊疼，但良率会“沉默反击”
防静电：地面/台面材料、接地网络、离子风、人员防护体系一体化；
微振动控制：设备基础、楼板、隔振措施、风管与机组振动隔离、气流噪声控制；
AMC（酸/碱/有机等分子污染物）控制：新风品质、化学过滤、材料选型（低释气）。
五、施工方案（重点）：ISO5 的施工像做菜——“火候”和“顺序”决定成败
下面给一套更贴近现场的 ISO5 洁净车间施工组织与控制流程。不是为了写得像教科书，而是为了你少踩坑。
（一）施工总体流程（推荐分阶段）
深化设计与BIM/综合管线：先把碰撞消灭在电脑里，别留到现场用扳手解决；
结构/围护/防火节点：围护不严，后面再高级的过滤器也会被迫“打工还债”；
机电主管线施工（非洁净段）：风管、水管、电缆桥架、工艺预留同步推进；

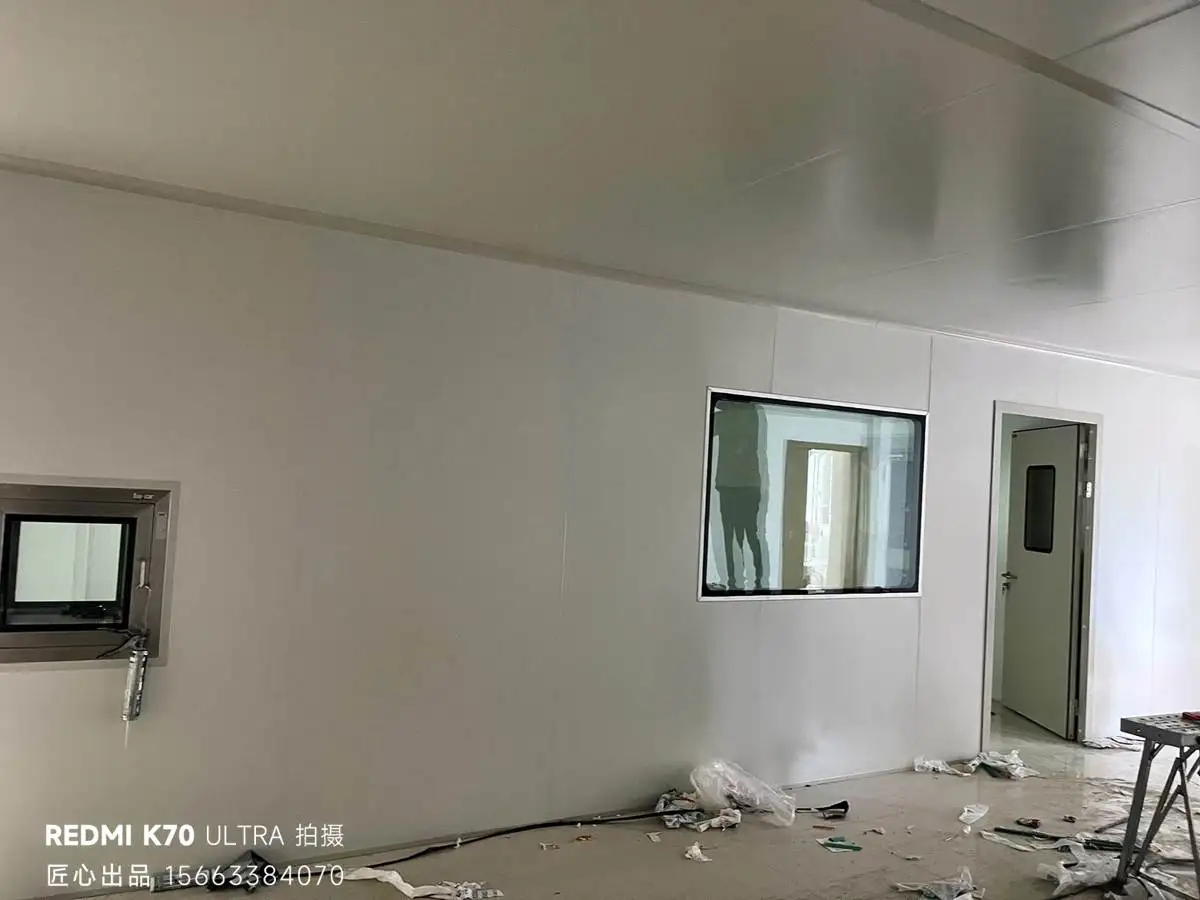

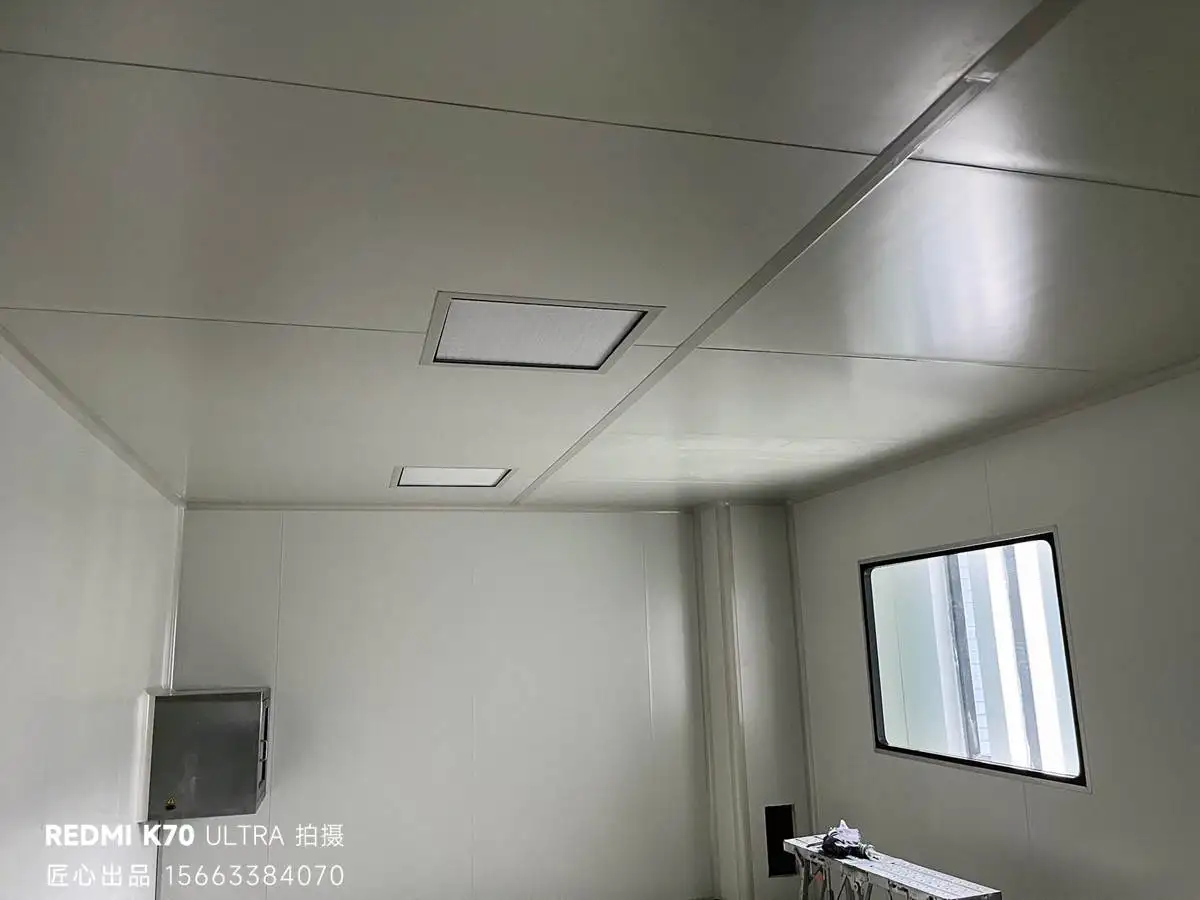

洁净围护系统安装：洁净板、门窗、密封、圆弧、踢脚、吊顶体系；
洁净空调末端与FFU/HEPA/ULPA安装：含密封、检漏接口预留；
高架地板/环氧或PVC洁净地面：并完成接地与ESD测试点布置；
照明、弱电、监控、门禁、互锁：细节决定“可用性”；
分阶段清洁（粗清—精清—终清）+ 单机调试；
系统联调联试 + 性能测试 + 交付验收。
醒目提醒：ISO5 最怕“边施工边污染边擦地”。正确做法是分区封闭、分阶段移交、分级清洁，别让洁净室每天都像在“边装修边开业”。
（二）关键工序控制要点（把“容易翻车的地方”提前按住）
A. 洁净围护与密封
夹芯板拼缝、阴阳角、门窗框、穿墙套管必须做连续密封；
地面与墙面交界建议采用圆弧/洁净踢脚，减少积尘死角；
所有孔洞“见缝就封”，不留“会呼吸的裂缝”。
B. 风管与洁净空调
风管制作清洁度控制：内壁清洁、封口运输、现场二次污染防护；
保温材料防掉渣、防霉，接口严密；
关键段建议做漏风率控制与静压测试，别把风量送给天花板夹层“旅游”。
C. 过滤器（HEPA/ULPA）与FFU
安装前检查：外观、批次、合格证、存放条件；
安装要点：密封垫压紧、框架水平、避免扭曲；
后续必须做PAO/DOP 检漏（别说“看着挺严实”，颗粒不吃这一套）。
D. 电气与自控（BMS/EMS）
压差、温湿度、风量/风速、门互锁联动要真实可用；
传感器位置要合理（别把温湿度探头装在“风口直吹位”，数据会很“乐观”）；
关键设备供电与 UPS/双电源策略按业主等级配置。
E. 材料与工艺“低释气”控制（尤其关注 AMC）
胶、密封剂、涂料、保温材料选择要看VOC/释气与项目要求；
新材料进场做样板间验证（能省掉后面一堆“怎么味道散不掉”的尴尬）。
六、质量管理与检测验收：用仪器说话，别用嗓门
建议把验收拆成“过程验收 + 性能验收”，每一步都留痕。
（一）常见测试项目清单（ISO5 典型）
悬浮粒子浓度测试（按 ISO 14644 方法与点位）；
风量/风速均匀性、换气次数或覆盖效率（按设计要求）；
压差梯度测试（门开闭、不同工况下稳定性）；
HEPA/ULPA 检漏测试（PAO/DOP）；
温湿度稳定性测试（至少覆盖满负荷/部分负荷、昼夜波动）；
噪声、照度；
ESD 测试（地面电阻/接地连续性等）；
如项目要求：AMC 测试、微振动测试。
（二）交付资料（建议“能打包就打包”）
竣工图、设备台账、过滤器清单与编号；
测试报告（含原始记录）；
操作维护手册（SOP）与培训记录；
备品备件清单与建议周期（滤网、皮带、传感器等）。
七、工期与组织：别让洁净室项目变成“谁都在等谁”
洁净车间最常见的拖期原因不是技术难，而是界面乱：土建、机电、工艺设备、厂务、公用工程、智能化、消防……全都在同一条走廊里“抢工位”。
建议现场组织用“三张表”管起来：
界面清单表：谁提供点位、谁开孔、谁封堵、谁验收；
样板先行表：围护节点、穿墙密封、地面做法、吊顶收口先做样板；
移交条件表：达到什么洁净度/完成什么测试，才能允许工艺设备进场。
一句幽默但真实的话：洁净室不是“建好再调”，而是“边建边控边验证”。不然等你调试时，尘埃会用实力告诉你：它一直在。
八、业主最关心的三个问题（我们也直说）
Q1：ISO5 成本是不是一定很高？
**是会更高，但可以更聪明。**把 ISO5 聚焦在关键区，外围用 ISO6/7/8 过渡；能用局部单向流就别全屋满布；风量与冷量按负荷核算并做能耗优化，长期运行费用差别非常大。
Q2：能不能“先达标再说”，后面慢慢优化？
ISO5 这条路上，“先凑合”往往等于“后返工”。压差、密封、材料释气、检漏、气流短路这些问题，越早解决越便宜。
Q3：怎么判断施工单位是不是懂行？
看三点就够硬：
是否敢把检漏、粒子、压差稳定性写进过程控制；
是否做样板间与分阶段移交；
是否能拿出真实点位的测试记录与校准链路。
九、一份“拿来就能用”的 ISO5 施工执行清单（简版）
围护：板缝连续密封、门窗气密、所有穿墙套管封堵；
空调：风管洁净封口运输、漏风控制、末端安装规范；
过滤器：编号管理、PAO/DOP 检漏必做；
压差：逐级梯度、门互锁与报警联动；
ESD：地面/接地/人员防护体系闭环；
清洁：粗清→精清→终清，分区封闭管理；
验收：粒子、风速、压差、温湿度稳定性、检漏报告齐全。
结尾：ISO5 不是“把空气擦干净”，是把系统做成“可长期复制的稳定”
南京集成电路百级净化厂房（ISO5）真正的价值，不在于开荒那天的漂亮数据，而在于一年后、三年后依然稳：压差不飘、温湿度不躁、过滤器不漏、能耗不崩、维护不抓狂。把设计、施工、调试、验证当成一个闭环来做，你得到的不是“一个洁净房间”，而是一套能撑起良率与交付的生产环境。
要点小结
ISO5 建议“关键区做精、外围分级过渡”，兼顾良率与能耗；
施工落地关键在密封、气流组织、过滤器检漏、分阶段清洁与移交；
验收别只看粒子数，压差稳定、温湿度、ESD/AMC/微振动同样可能决定成败。
