柔性电子FPC生产：高等级净化区的材料与设备选型
详解柔性电子FPC生产中高等级净化区的材料与设备选型要点。从FPC对净化环境的特殊需求切入，围绕地面、墙面等核心材料的选型标准，及光刻、蚀刻等关键工序的设备匹配逻辑，结合真实工厂案例剖析常见坑点，给出科学选型方案。
FPC（柔性印制电路板）这东西，说是“电子界的丝绸”一点不夸张——薄到能卷成铅笔粗细，软到能跟着设备反复弯折，可偏偏娇贵得要命：表面线路宽度只有0.1毫米，比头发丝还细，一粒0.3微米的尘粒落上去，就可能造成线路短路；生产时湿度差5%，就可能让基材翘曲变形；连接触它的工具材质不对，都可能刮花导电层。高等级净化区是FPC的“专属产房”，而材料与设备选型，就是给这“产房”配齐“母婴用品”，要是选得不对，轻则FPC良率“跳水”，重则整条生产线停摆，那损失可不是补几块电路板能挽回的。
别以为高等级净化区的选型就是“挑贵的买”那么简单。FPC生产用的净化区大多是千级甚至百级标准，每立方米空气中≥0.5微米的尘粒数不能超过3500个（千级），温度要稳在23±1℃，湿度钉死在45%-55%。更特殊的是，FPC生产涉及光刻、蚀刻、贴合等多道工序，每道工序对材料和设备的要求都不一样——比如光刻区的材料得防紫外线老化，蚀刻区的设备得耐酸碱腐蚀，这可不是一套方案能通吃的。
先搞懂“底层逻辑”：FPC为啥对净化区这么挑？
FPC的“身价”全在“柔性”和“精密”上，而高等级净化区的材料与设备，就是守护这两大特性的“双保险”。这背后的道理很实在：FPC的生产过程，简直是在“针尖上跳舞”，任何一点外部干扰都可能功亏一篑。
首先是“线路太细，容不得半点污染”。FPC的导电线路大多是铜箔材质，厚度只有12微米，差不多是A4纸的1/5，线路间距最小能到0.05毫米。要是净化区的地面掉渣、墙面脱皮，或者设备运行时产生粉尘，这些尘粒粘在线路上，蚀刻时就会导致线路“断连”，或者焊接时造成“虚焊”。有个FPC厂曾做过统计：净化区材料不合格导致的不良品，占总不良率的32%，比设备故障还高。
其次是“基材太柔，怕环境折腾”。FPC用的聚酰亚胺基材，热胀冷缩系数比普通电路板高3倍，温度波动1℃就可能让基材伸长或缩短0.01%，这对需要精准对位的光刻工序来说，相当于“差之毫厘，谬以千里”。而湿度波动更要命，湿度过高基材会吸潮变软，贴合时容易起皱；湿度过低基材会变脆，裁切时容易开裂。曾经有个厂因为净化区加湿器故障，湿度降到30%，导致一批FPC裁切时出现大量裂纹，直接损失了80万元。
最后是“工序特殊，设备得量身定制”。FPC生产要经过“裁板-钻孔-光刻-蚀刻-贴合-固化”等十多道工序，比如钻孔工序需要能钻0.1毫米小孔的精密钻机，贴合工序需要能均匀施压的柔性压合机，这些设备不仅要精度高，还得在净化环境下“零污染”——不能漏油、不掉渣、不产生静电，不然再好的材料也白费。

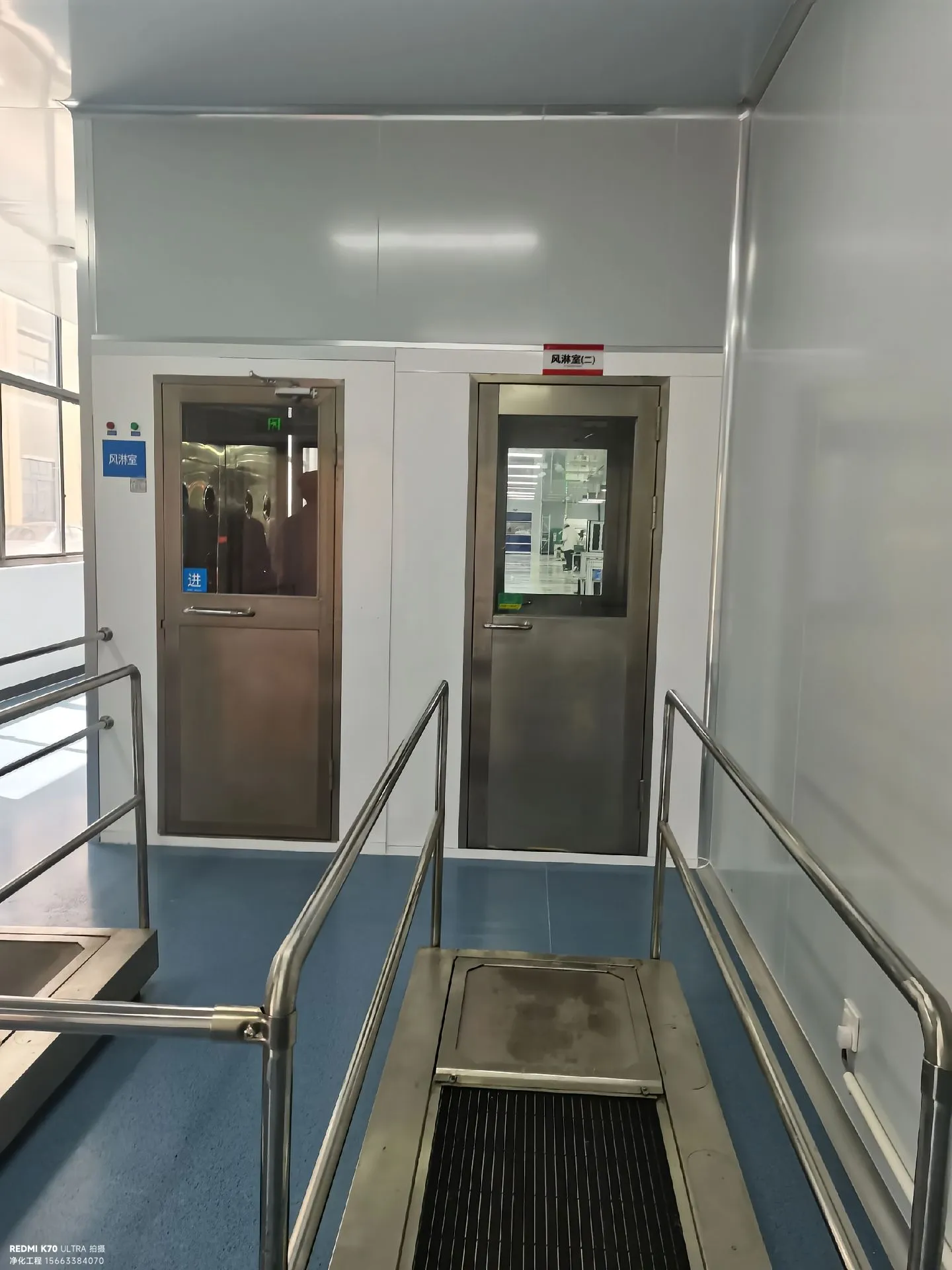

图片说明：
柔性电子FPC生产：高等级净化区的材料与设备选型
材料选型：净化区的“基建工程”，得扎实
高等级净化区的材料，就像FPC生产的“地基”，地面、墙面、吊顶、甚至密封胶，每一样都得符合“防污、防静电、耐老化”的要求，不能有半点马虎。选对了材料，净化区的洁净度和稳定性就成功了一半。
地面材料：要“耐磨防污”，还得“防静电”
FPC生产车间的地面，每天要承受叉车、设备的碾压，还要经得起酸碱溶液的泼洒，同时得防止静电产生——静电会像“小磁铁”一样吸住尘粒，还可能击穿FPC的绝缘层。所以地面材料首选“防静电环氧自流平地坪”，这种材料表面光滑无接缝，不容易积灰，用专用清洁剂一擦就干净，耐磨度能达到4H以上，而且防静电性能稳定，表面电阻能控制在10⁶-10¹⁰Ω之间。
千万别贪便宜用普通环氧地坪，虽然价格低，但防静电性能只能维持1-2年，而且表面容易起砂，用不了多久就会成为“污染源”。有个小厂图省钱换了普通地坪，结果不到半年，地面起砂导致FPC良率下降15%，最后只能重新铺设，花的钱比一开始用防静电地坪还多，纯属得不偿失。另外，地面施工时要做好密封处理，和墙面的连接处用专用导电密封胶封死，避免缝隙积灰。
墙面与吊顶：要“光滑无缝”，还得“耐腐耐晒”
墙面和吊顶是净化区的“脸面”，也是“防污屏障”，必须满足“不产尘、不积尘、易清洁”的要求。首选材料是“彩钢板夹芯板”，表面是镀锌钢板，经过防静电涂层处理，光滑如镜，灰尘落在上面一擦就掉，而且耐酸碱腐蚀，哪怕蚀刻区的酸碱雾飘到墙上，也不会造成损坏。夹芯板的芯材要选岩棉，防火性能好，还能起到保温作用，帮助维持净化区的温度稳定。
吊顶材料和墙面一样，但要注意承重——净化区的层流罩、照明灯、火灾报警器都要装在吊顶上，所以彩钢板的厚度不能低于0.5毫米，每平方米的承重能力要达到100公斤以上。墙面和吊顶的拼接处要用“暗扣式连接”，不能有明缝，接缝处用专用密封胶封严，避免积灰和漏风。光刻区的墙面还要额外做“防紫外线处理”，因为光刻用的紫外灯会加速材料老化，处理后能延长墙面寿命3-5年。
辅助材料：小细节别忽视，不然出大问题
很多人只关注地面墙面，却忽略了密封胶、洁净服这些“小材料”，殊不知这些细节往往是“污染源”的突破口。密封胶要选“食品级硅酮密封胶”，这种胶无异味、不产尘，而且耐高低温，在净化区的环境下能稳定使用10年以上，千万别用普通玻璃胶，不仅容易开裂，还会释放挥发性有机化合物（VOC），污染FPC基材。
工人穿的洁净服要选“超细纤维防静电面料”，这种面料不掉毛、不产尘，防静电性能持久，而且透气性好，工人穿久了也不会觉得闷。洁净服的款式要选“连帽连靴式”，把头发、鞋子都包起来，避免人体产生的皮屑和灰尘进入生产环境。另外，生产用的手套要选“丁腈手套”，不能用乳胶手套——乳胶手套容易掉渣，还可能和FPC的黏合剂发生反应，影响贴合效果。

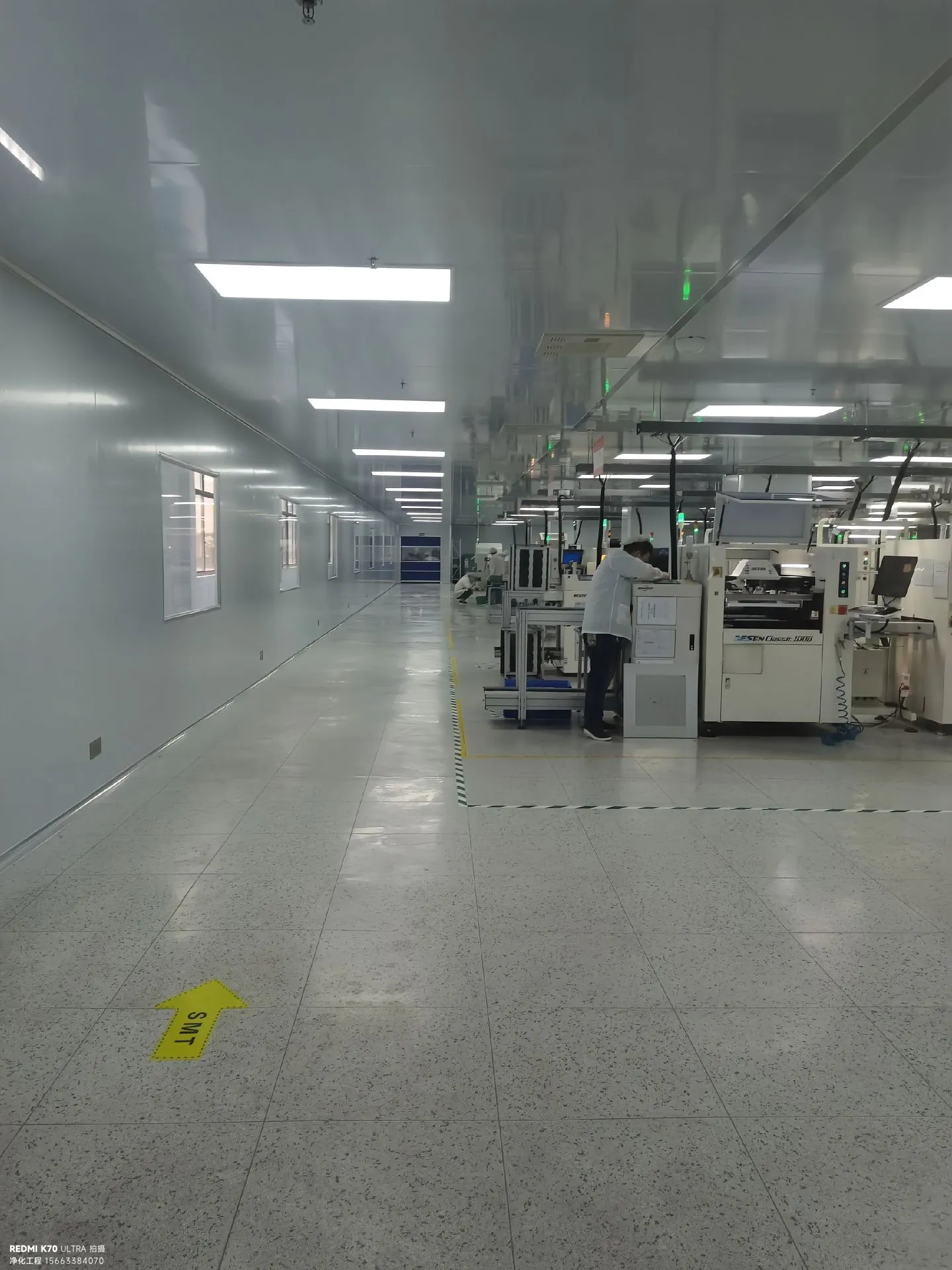

图片说明：
柔性电子FPC生产：高等级净化区的材料与设备选型
设备选型：FPC生产的“核心武器”，要精准
如果说材料是净化区的“基建”，那设备就是“核心武器”。FPC生产的每道关键工序，都需要专用设备来保障精度和洁净度，设备选得不对，再好的材料也造不出合格的FPC。设备选型的核心是“匹配工序需求、符合净化标准、兼顾效率”。
光刻工序：要“精准对位”，还得“防污染”
光刻是FPC生产的“灵魂工序”，需要把线路图案精准印在基材上，对位精度直接决定线路的质量。所以光刻设备首选“全自动激光光刻机”，这种设备的对位精度能达到±0.005毫米，比头发丝直径的1/10还小，而且采用无接触式曝光，不会对基材造成损伤。光刻机的镜头要配备“自动清洁系统”，每工作1小时就自动擦拭一次，避免尘粒影响曝光精度。
另外，光刻区的“显影机”和“定影机”也得选净化型的，设备内部要配备高效过滤器，防止显影液和定影液挥发产生的雾滴污染环境。有个厂的光刻机没装自动清洁系统，结果镜头粘了尘粒，导致一批FPC线路出现“断痕”，损失了50多万元。还有一点要注意，光刻机的光源要定期校准，确保波长稳定，不然会影响曝光效果。
蚀刻与贴合工序：要“均匀稳定”，还得“柔性操作”
蚀刻工序是把多余的铜箔去掉，留下需要的线路，要求蚀刻液均匀喷淋，不然会导致线路边缘不平整。所以蚀刻设备要选“喷淋式蚀刻机”，配备多组喷嘴，喷淋压力能精准调节，确保蚀刻液均匀覆盖FPC表面。设备的材质要选316L不锈钢，耐蚀刻液腐蚀，避免设备生锈污染蚀刻液。
贴合工序是把FPC的基材和覆盖膜粘在一起，要求压力均匀，不然会出现气泡或贴合不紧密。贴合设备首选“柔性压合机”，这种设备采用硅胶压头，能根据FPC的形状自动调整压力，压力精度能达到±0.1MPa，而且压合过程中能控制温度和湿度，确保黏合剂充分固化。压合机的工作台要配备“真空吸附系统”，把FPC牢牢固定住，防止贴合时移位。
检测与传输设备：要“精准识别”，还得“防损伤”
FPC生产完成后，需要经过严格检测才能出厂，检测设备的精度直接决定产品质量。首选“AOI（自动光学检测）设备”，这种设备能通过高清相机快速扫描FPC，识别出线路短路、断路、虚焊等缺陷，检测精度能达到0.01毫米，而且检测速度快，每小时能检测2000片以上，比人工检测效率高10倍。
传输设备也很关键，FPC质地柔软，传输过程中容易折损，所以要选“气垫式传输带”，通过气流把FPC“托”起来，避免物理接触造成损伤。传输带的表面要经过防静电处理，防止静电吸附尘粒。另外，传输设备的速度要和前后工序的设备匹配，避免出现FPC堆积或供应不足的情况。

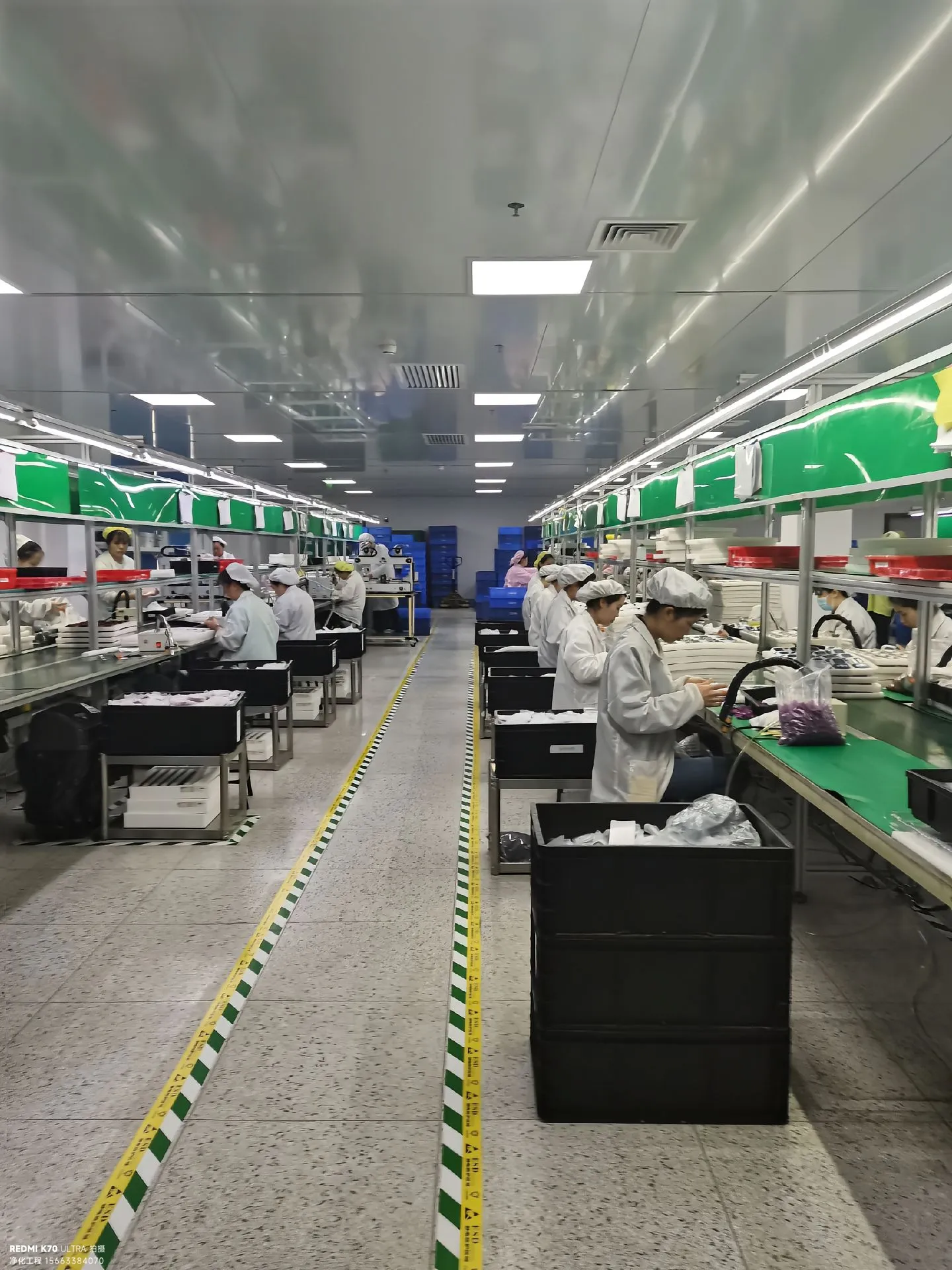

图片说明：
柔性电子FPC生产：高等级净化区的材料与设备选型
选型避坑指南：这些“雷区”千万别踩
FPC净化区的材料与设备选型，藏着不少“坑”，很多厂都因为没避开这些坑，花了冤枉钱还影响了生产。这些“雷区”主要集中在“盲目跟风、忽视细节、只看价格”三个方面，必须提前做好功课。
第一颗雷：“盲目追求高等级”。不是所有FPC生产都需要百级净化区，普通消费电子用的FPC，千级净化区就足够了；只有航空航天用的高精度FPC，才需要百级甚至更高等级的净化区。有个厂本来生产手机用FPC，却跟风建了百级净化区，光设备和材料就多花了200多万元，结果生产效率和良率和千级净化区没差别，纯属浪费。
第二颗雷：“设备与材料不匹配”。比如用了防静电地面，却配了普通传输设备，设备产生的静电还是会吸附尘粒；或者用了高精度光刻机，却用了普通密封胶，密封胶释放的VOC污染基材，导致良率上不去。选型时一定要做好“系统规划”，确保材料和设备的性能相互匹配，形成“闭环防护”。
第三颗雷：“只看价格不看售后”。净化区的设备和材料都是“耐用消费品”，售后很重要。有些小厂的设备价格便宜，但售后响应慢，设备出了故障几天都没人修，导致生产线停摆；有些材料供应商不提供施工指导，结果施工不当影响了性能。所以选型时要优先选有知名品牌、售后体系完善的供应商，哪怕价格高一点，后期能省不少麻烦。
第四颗雷：“忽视后期维护需求”。有些设备虽然性能好，但维护起来特别麻烦，需要专业技术人员，而且备件难买，用不了几年就成了“废铁”；有些材料虽然初期性能好，但需要频繁维护，增加了运营成本。选型时要问清楚设备的维护周期、备件供应情况，以及材料的使用寿命和维护成本，综合考量性价比。

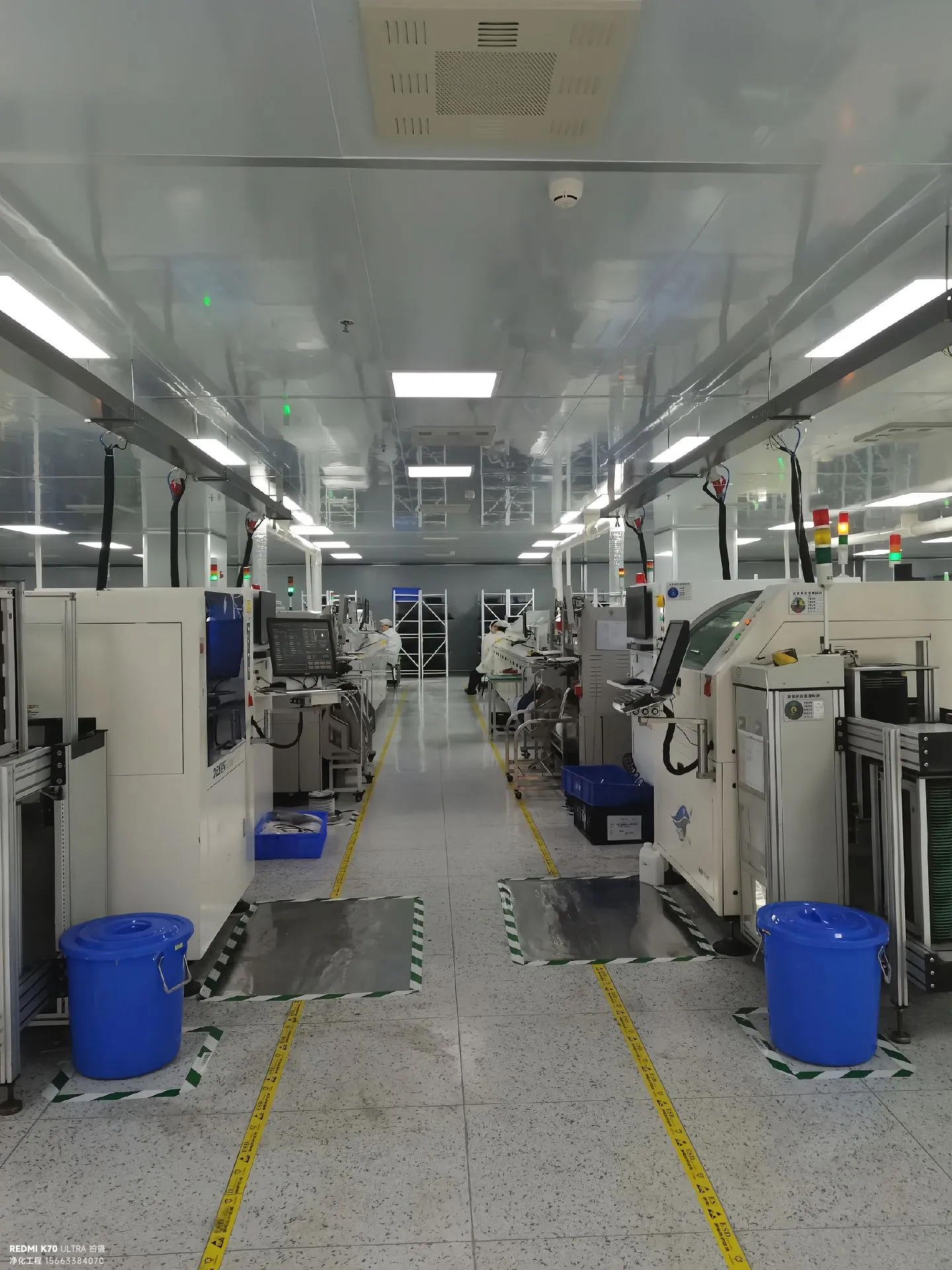

图片说明：
柔性电子FPC生产：高等级净化区的材料与设备选型
后期管理：让材料和设备“持久发力”
选对了材料和设备，不代表一劳永逸，后期管理跟不上，再好的“硬件”也会慢慢“失效”。后期管理的核心是“定期维护、严格规范、实时监测”，确保材料和设备始终处于最佳状态。
材料维护方面，地面要每天用无尘拖把蘸专用清洁剂清洁，每周用防静电吸尘器吸一次缝隙；墙面和吊顶每月擦拭一次，检查密封胶是否有开裂，发现问题及时修补；洁净服要每天清洗消毒，用专用的无尘洗衣机洗涤，避免交叉污染。
设备维护方面，光刻机的镜头每周校准一次，蚀刻机的喷嘴每月拆洗一次，AOI设备的相机每季度清洁一次；设备的润滑油要定期更换，而且必须用净化型润滑油，避免油污产生污染；每天下班前要对设备进行清洁，清除表面的尘粒和残留的物料。
同时要建立“实时监测系统”，在净化区的不同区域装在线尘埃粒子计数器、温湿度计、静电测试仪，实时监测环境参数；在关键设备上装传感器，监测设备的运行状态，一旦出现异常就立即报警。有个厂因为没及时发现密封胶开裂，导致净化区洁净度下降，一批FPC出现污染问题，损失了100多万元，教训非常深刻。

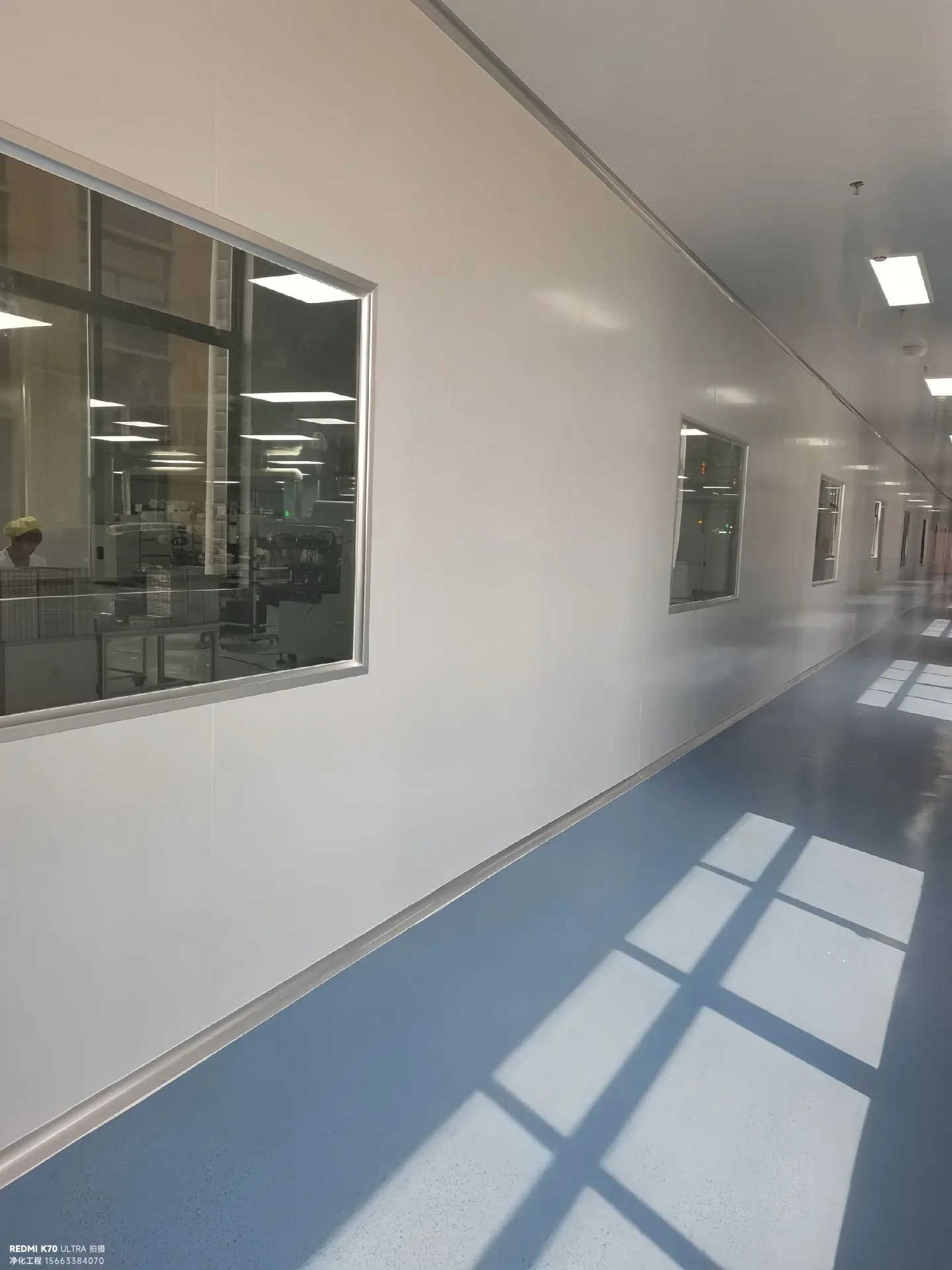

图片说明：
柔性电子FPC生产：高等级净化区的材料与设备选型
结语：用“科学选型”守护FPC的“柔性精度”
柔性电子FPC的生产，是“精度”与“柔性”的结合，而高等级净化区的材料与设备选型，就是实现这种结合的“基石”。从地面的防静电地坪到高精度的光刻机，从墙面的彩钢板到柔性压合机，每一项选择都直接关系到FPC的质量和生产效率。
随着FPC应用越来越广泛，从手机、手表到航空航天设备，对其精度和可靠性的要求也越来越高，这就需要在材料与设备选型上更加科学、严谨。选型时不能盲目跟风，也不能只看价格，要结合自身的生产需求、产品精度要求，做好系统规划，同时重视后期管理，让材料和设备发挥最大价值。只有这样，才能在柔性电子市场中站稳脚跟，生产出符合市场需求的高质量FPC。
