洁净室防静电全攻略：设计、施工、验收与运维一站式指南
系统梳理洁净室防静电的设计、施工、验收与运维要点，覆盖EPA分区、地坪与等电位、人员穿戴、离子化控制、测试与合规要求等高频痛点。
写在前面
我见过“火花带闪电”的洁净室：操作员拖着静电，把微电子良率打到怀疑人生；也见过医药厂灌装时因静电吸附导致的“幽灵粒子”。静电不是小脾气，它是项目验收时最喜欢“突袭”的那位老哥。这篇，我把防静电从设计到运维的“全链路打法”一次讲清，尽量接地气，还要好用。
一、风险识别：先搞清楚静电到底从哪来
来源画像：人体与地面摩擦、搬运塑料/薄膜、气流高速摩擦、粉体/溶剂流动、设备带电部件泄漏。
高风险场景：
半导体/显示面板：ESD击穿、微颗粒吸附。
制药（尤其是粉体与有机溶剂）：火灾/爆炸与交叉污染风险。
医疗器械、精密装配：静电吸附与装配偏差。
评估抓手：EPA（Electrostatic Protected Area）边界划定、人体模型 HBM/器件模型 MM、环境电阻与表面电阻测试、接地连续性测试。
> 提醒：没有数据就没有防护级别。先测，再定级。
二、总体策略：分层、分区、分责
目标：构建EPA，做到“有人有接地、物有泄放、地有连续、气有控湿、衣有导、工艺有隔离”。
分层：建筑（地坪/墙板/门）、设备（机台/治具）、人员（鞋服腕带）、材料（包装/台垫）、环境（温湿度/风）。
分区：依据工艺敏感度划分 10^6–10^9 Ω 等级，并明确物流人流转运规则。
分责：把“静电责任矩阵”写进URS/FRS与SOP，验收有标准，巡检有抓手。
三、地面系统：从脚下把静电“请走”
地坪选型：
导电环氧/聚氨酯（10^4–10^6 Ω）：载荷大、频繁叉车区域。
静电耗散型PVC/橡胶地板（10^6–10^9 Ω）：装配与实验区，脚感友好。

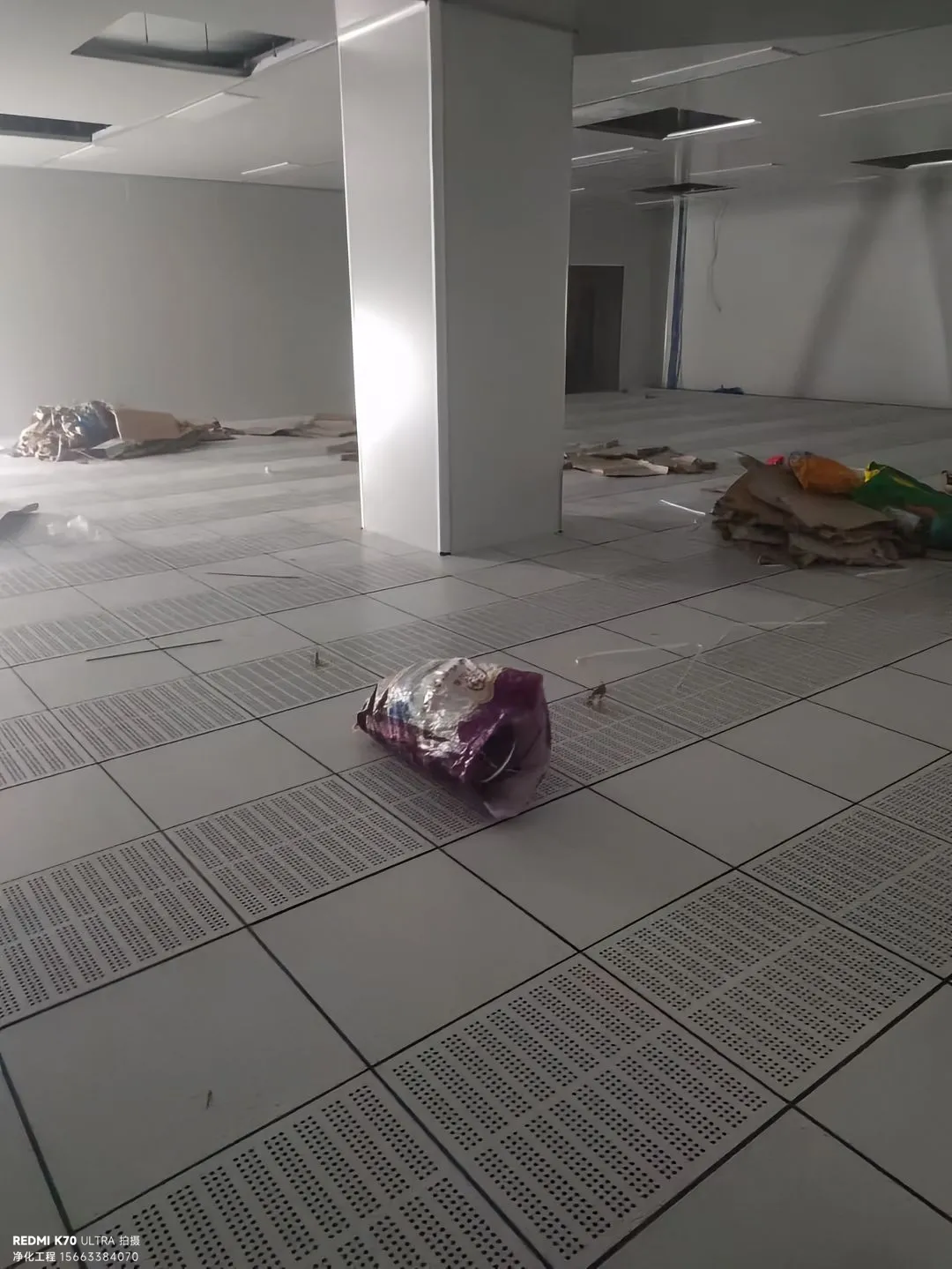

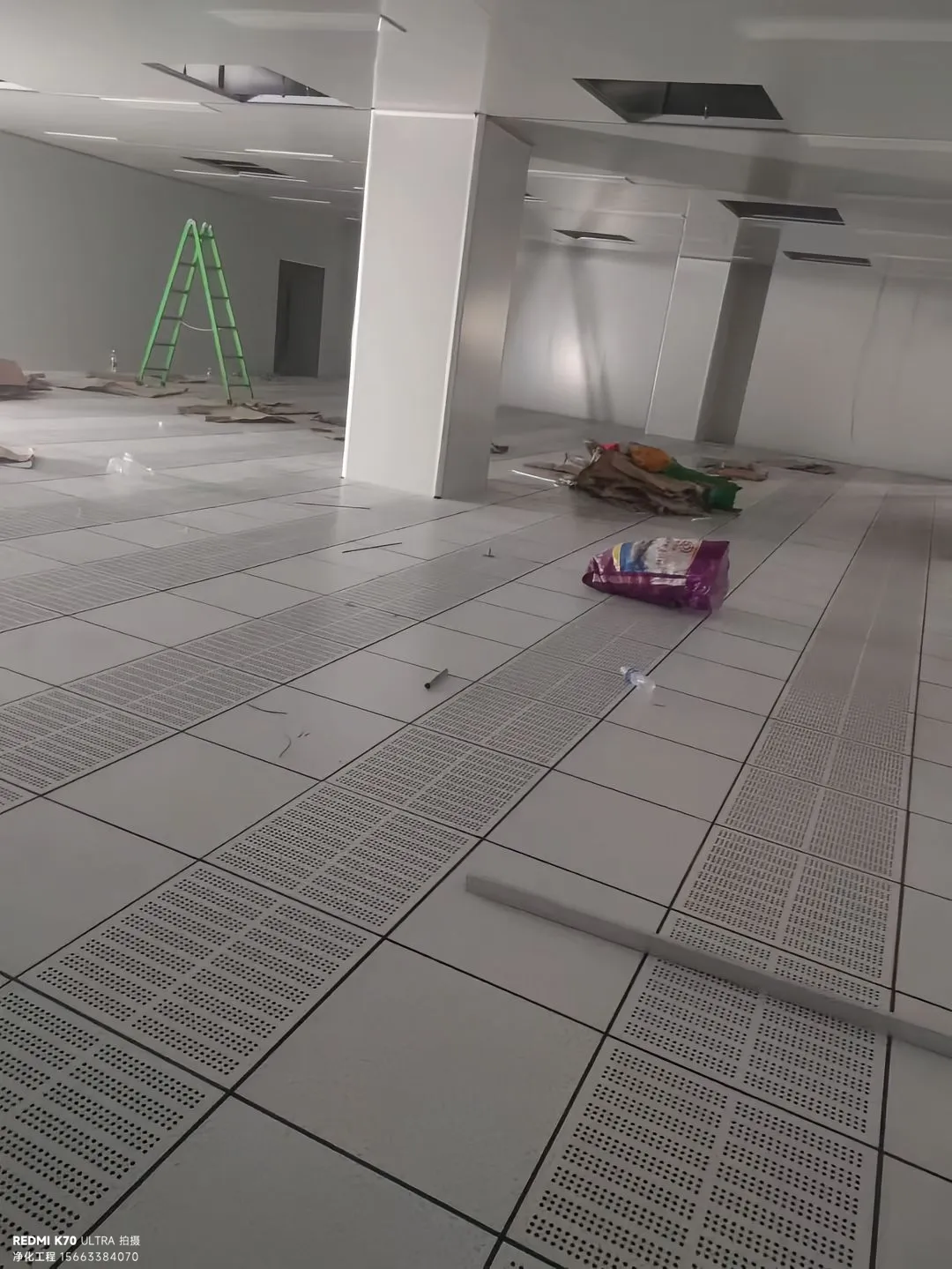

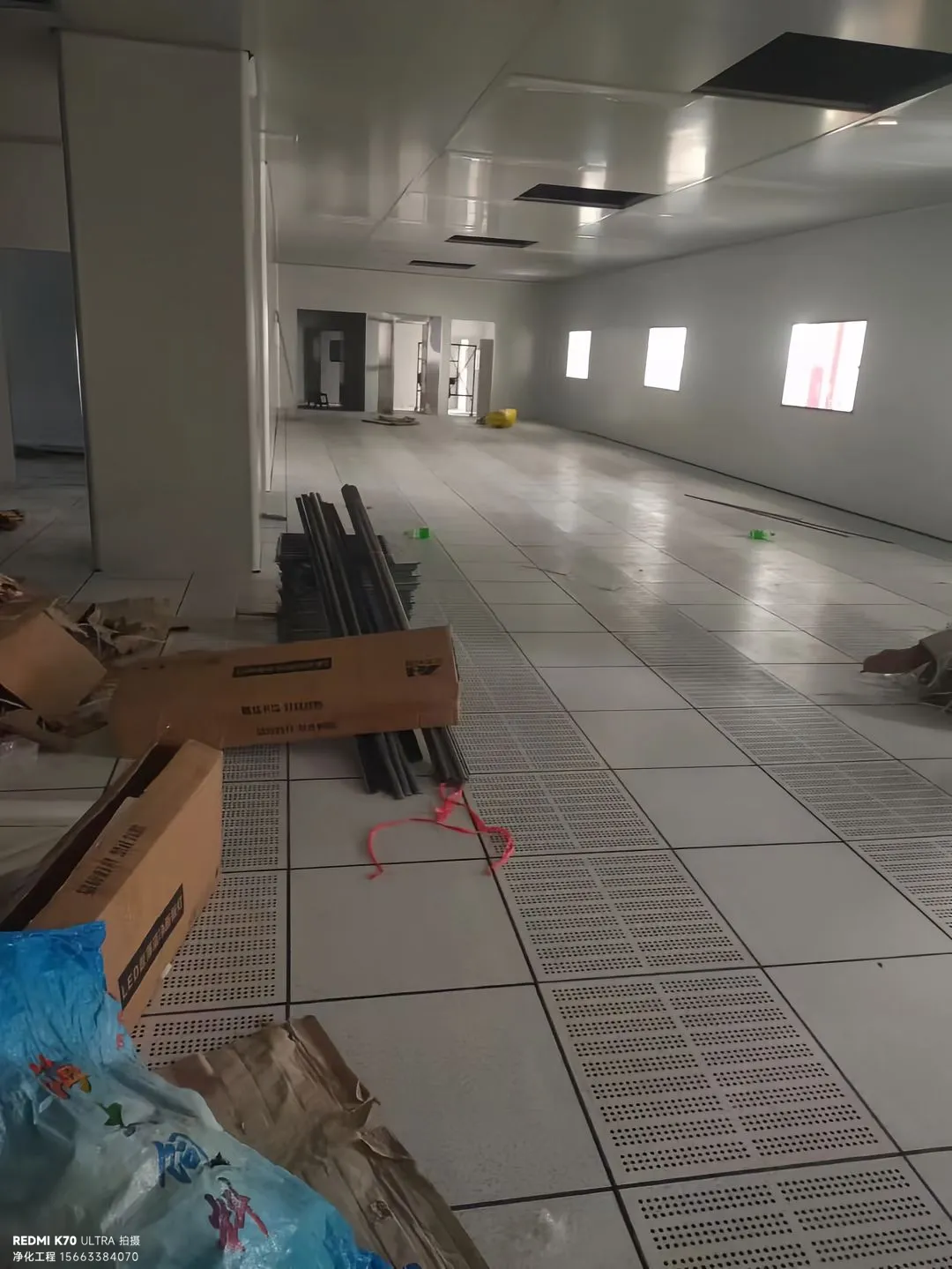

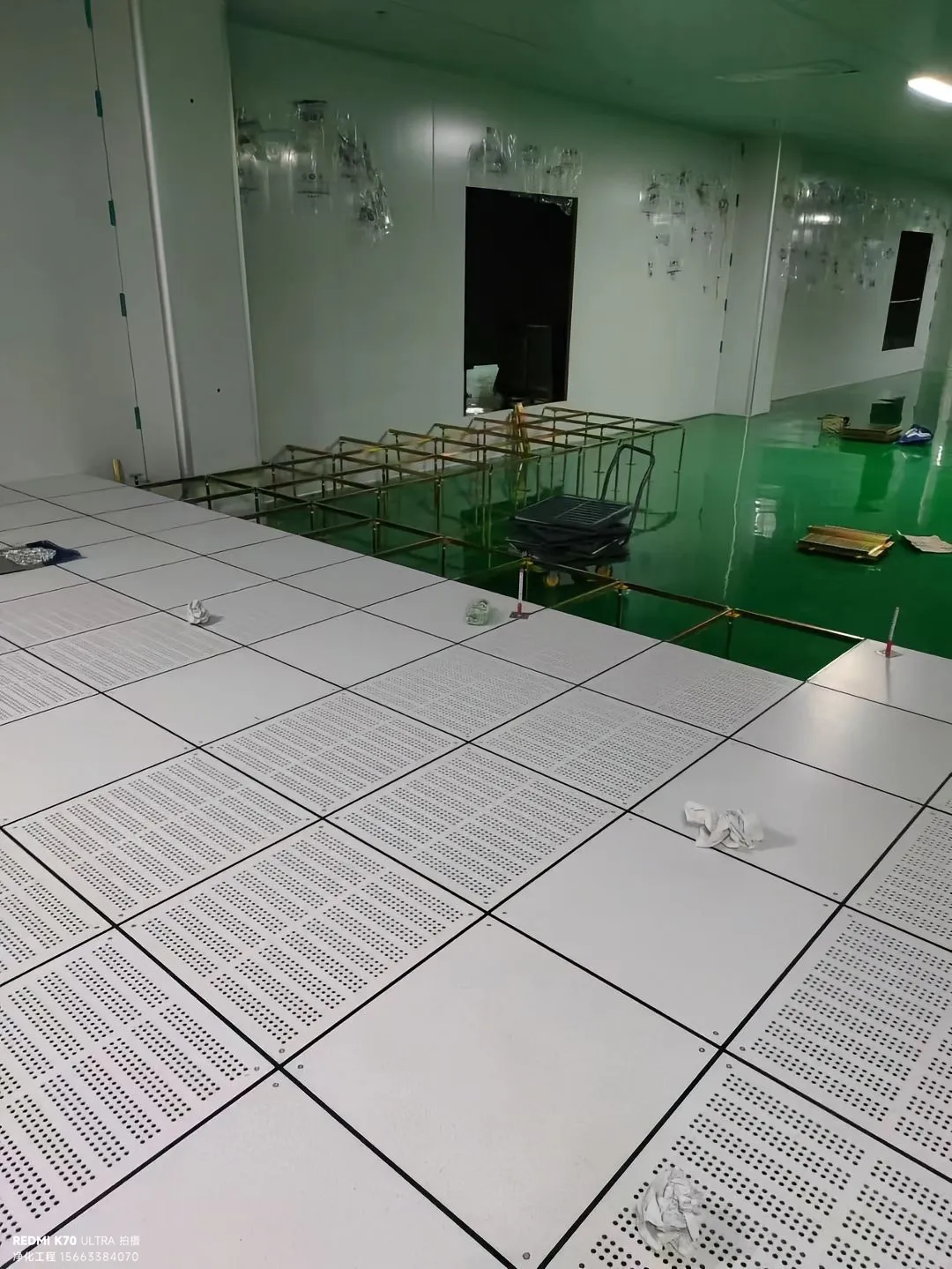

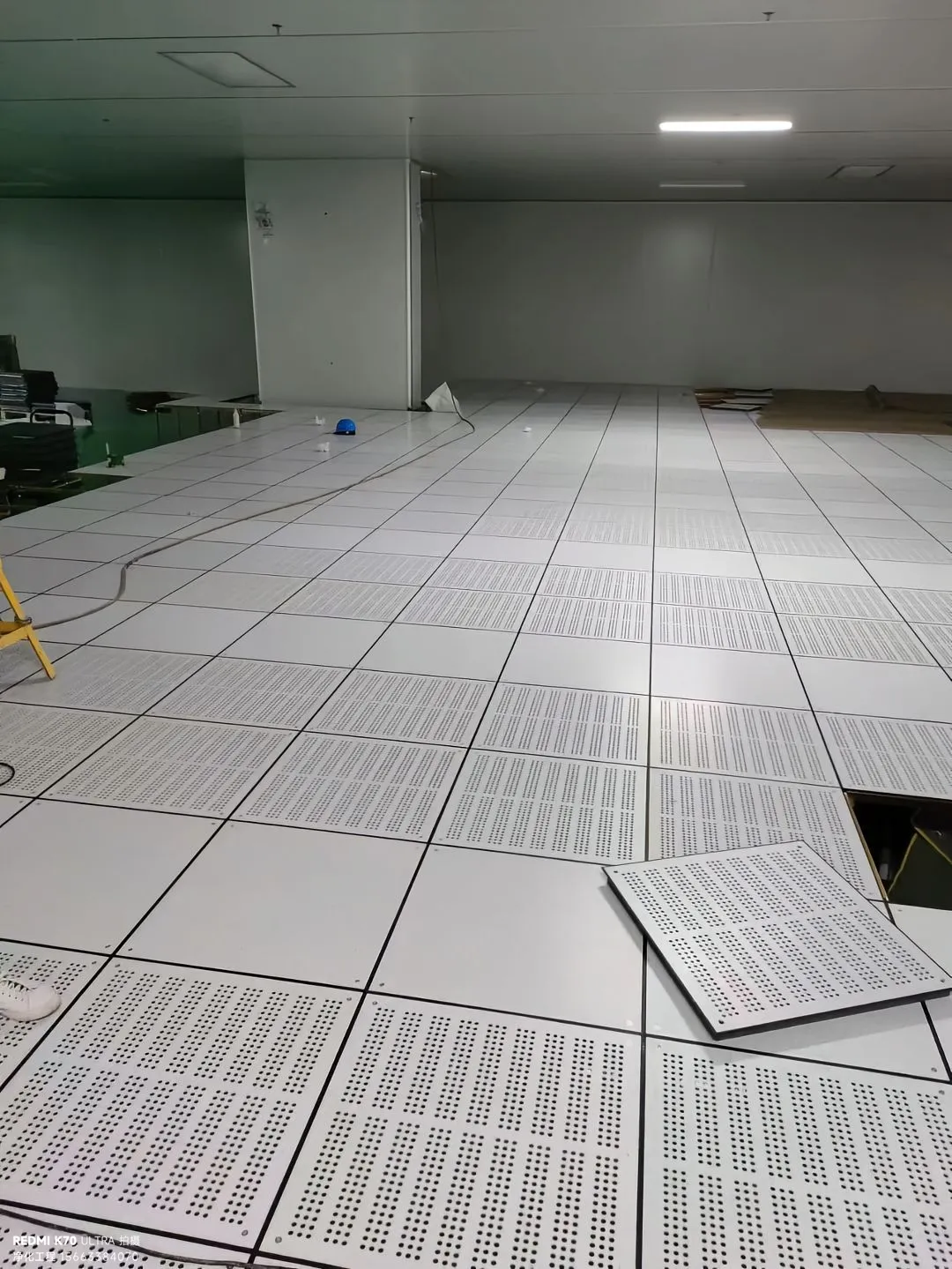

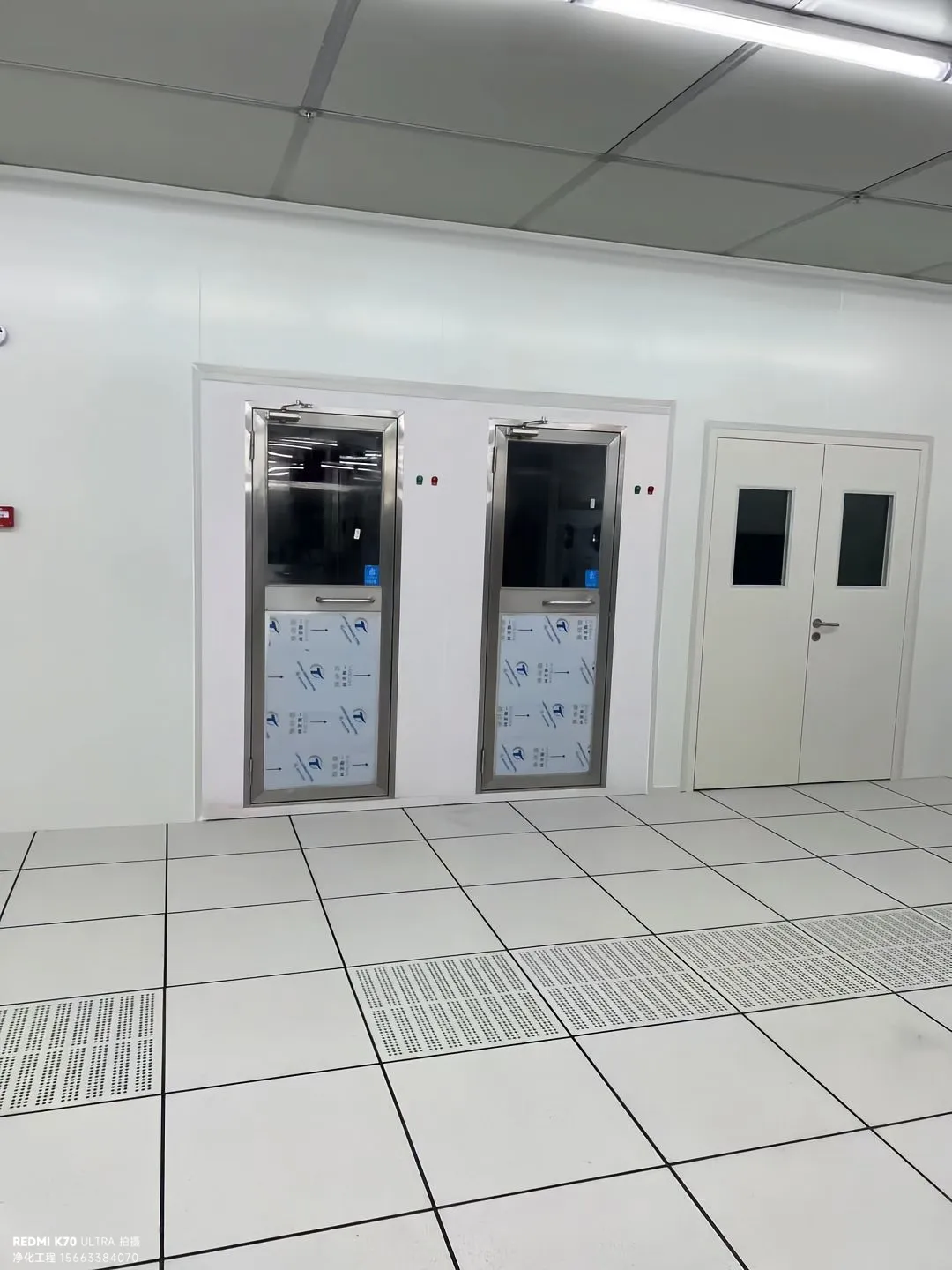

架空地板+导电贴片：设备密集、走线复杂的机房与FA区。
铺装要点：
铜箔网格/导电胶形成“鱼骨状”汇流，6–10 m 一根汇流带；每200–300 m²设接地引出点。
与土建结构主接地（PE）单点连接，避免环路；地坪与门框、金属踢脚做等电位。
表面电阻、点到点电阻、接地电阻三项齐测，形成首件样板与批量放行标准。
四、人员与穿戴：人是最大的“带电体”
穿戴体系：无尘防静电连体服、帽、手套、口罩；ESD鞋/鞋套，必要时腕带/脚带。
人体接地：
双脚带门禁测试（左右独立判定），进入EPA必须“绿灯”。
腕带接地与连续监测，用在精密装配或Sensitive机台操作位。
洗护与更衣：
洗涤采用不破坏导电纤维的工艺；更衣间设置导电凳与脚底测试点。
行为规范：
禁止携带绝缘物（普通胶带、泡棉、塑封袋）进入EPA；纸张需用防静电文件夹。
五、工位与材料：从台面到包装，层层耗散
工位台面：ESD台垫+接地线+1 MΩ限流电阻；工具架、周转车使用耗散材料。
离子化系统：
点/棒/风枪/风机离子器组合应用，布局以“对人对物，短路径”为原则。
半导体与显示工艺优先选用低残余电压、闭环监控型离子器。
包装与转运：
原材料、半成品、PCB/芯片使用屏蔽袋/导电盒；转运车轮胎选耗散型。
明确带电体停放区，设置接地插座与ESD告示。
六、设备与系统：接地、等电位与联动
设备接地：
机台、风柜、工艺管道、金属桥架、彩钢板龙骨统一等电位，接地端子“可视、可检、可追溯”。
可燃粉尘/溶剂系统采用跨接线与柔性接地带，阀门法兰两侧跨接。
控湿策略：
维持相对湿度 40%–60%，在不影响工艺与微生物控制的前提下优先保湿；干燥季启用蒸汽/电极加湿或分区高压微雾（经GMP评估）。
通风与过滤：
高风速区域减少绝缘材质裸露面；风口前后避免塑料薄膜堆积。
七、易燃易爆与合规：别跟审计“打太极”
粉体/溶剂：按防爆分区（如Zone 1/2/20/21/22）设计，设备选型符合ATEX/IECEx；粉体输送采用导电软管与接地监测。
验证文件：URS/FRS→DQ/IQ/OQ/PQ 全流程把ESD要求串联；偏差与CAPA对静电事件单独建档。
监测计划：将静电测试、接地连续性、离子平衡、环境温湿纳入季度/年度验证。
八、测试与验收：没有测试，就没有防护
标准参考：ANSI/ESD S20.20、IEC 61340、ISO 14644 相关条款、GB/T 2423（环境试验）等。
关键测试：
表面电阻/体积电阻（10^5–10^9 Ω为常见耗散区间）。
点到点与点到地电阻；人体系统接地测试；离子平衡与衰减时间。
接地电阻≤4 Ω（依当地规范/企业标准）；等电位连续性抽检≥95%覆盖。
验收资料：ITP、首件放行、第三方型式检验、台账与位置示意图。
九、运维与巡检：把问题堵在日常里
日常巡检：门禁脚带/腕带合格率、接地端子松动、离子器报警、耗散地坪静电积聚点。
周期维护：离子器清洁与平衡校准（月/季）、地坪导电网络抽检（半年）、工器具电阻复测（季度）。
事件响应：建立“静电事件五问”SOP——发生在哪、谁在操作、工况如何、当班环境参数、复发防控措施。
十、培训与文化：让每个人都懂一点“电学”
新员工入场必考ESD基础；关键岗位半年一次情景演练。
可视化看板：红黄绿展示关键指标；用“静电抓拍”记录违规典型。
激励机制：把ESD合格率、巡检闭环率纳入班组KPI。
典型失效与整改清单
现象：人员脚带测试“侥幸通关”。
根因：左/右脚独立判定缺失或地垫污染。
整改：更换双回路测试仪，设置清洁频次与点检表。
现象：离子风机风口“灰头土脸”。
根因：针尖积尘，平衡漂移。
整改：建立月度清洁+季度校准；备件针座“两备一用”。
现象：导电地坪“有网无路”。
根因：铜箔断点、接地带遗漏、环路干扰。
整改：补做红外/连续性抽检，新增可视化接地点并编号。
现象：包装材料“外柔内刚”。
根因：只用耗散袋，缺屏蔽层，转运途中二次带电。
整改：关键物料统一屏蔽袋+耗散内衬，车体与地面等电位。
