南京溧水数码数字打印厂房净化工程 - 南京净化工程

南京溧水数码数字打印厂房净化工程 2025年12月17日

一、项目定位与设计原则

• 项目定位：为高端数字打印设备装配、耗材生产与定制化服务提供稳定、低颗粒与低静电的生产环境，保障打印喷头寿命、耗材一致性与印品质量。

• 设计原则：工艺先行（深度对接生产流程与设备要求）、功能分区（按洁净等级与风险分区管理）、流线优化（人/物/车流分离）、绿色合规（废气处理与节能优先）。

二、功能分区与流线组织

• 明确分区：厂房划分为打印耗材生产洁净区、精密设备调试区、成品检测区、物料存储区与研发办公区，并按洁净等级细化管理措施。

• 流线分离：人员入口、物料出入与车辆通行独立设置；人员经风淋与更衣进入洁净区，物料通过传递窗或货淋进入缓冲区，最大限度减少人为与外部颗粒带入。

• 智能流转：引入条码/扫码与MES接口的物料追溯与运输管理，自动化输送与缓冲减少人为搬运，提升效率并降低污染风险。

三、围护结构与表面处理

• 围护体系：采用50mm防火夹芯彩钢板与密封性能优良的净化型铝型材，墙顶地交接处做圆弧收边，消除积尘死角，确保长期气密与清洁性。

• 地面与台面：核心洁净区采用防静电环氧自流坪，兼具耐磨、抗压、防尘与抗静电功能；设备放置区按承载要求加固并划定设备维护通道。

• 可维护设计：滤网更换口、设备维护通道与易清洁表面材料结合，降低日常维护对洁净性的影响。

四、空气净化、静电控制与废气治理

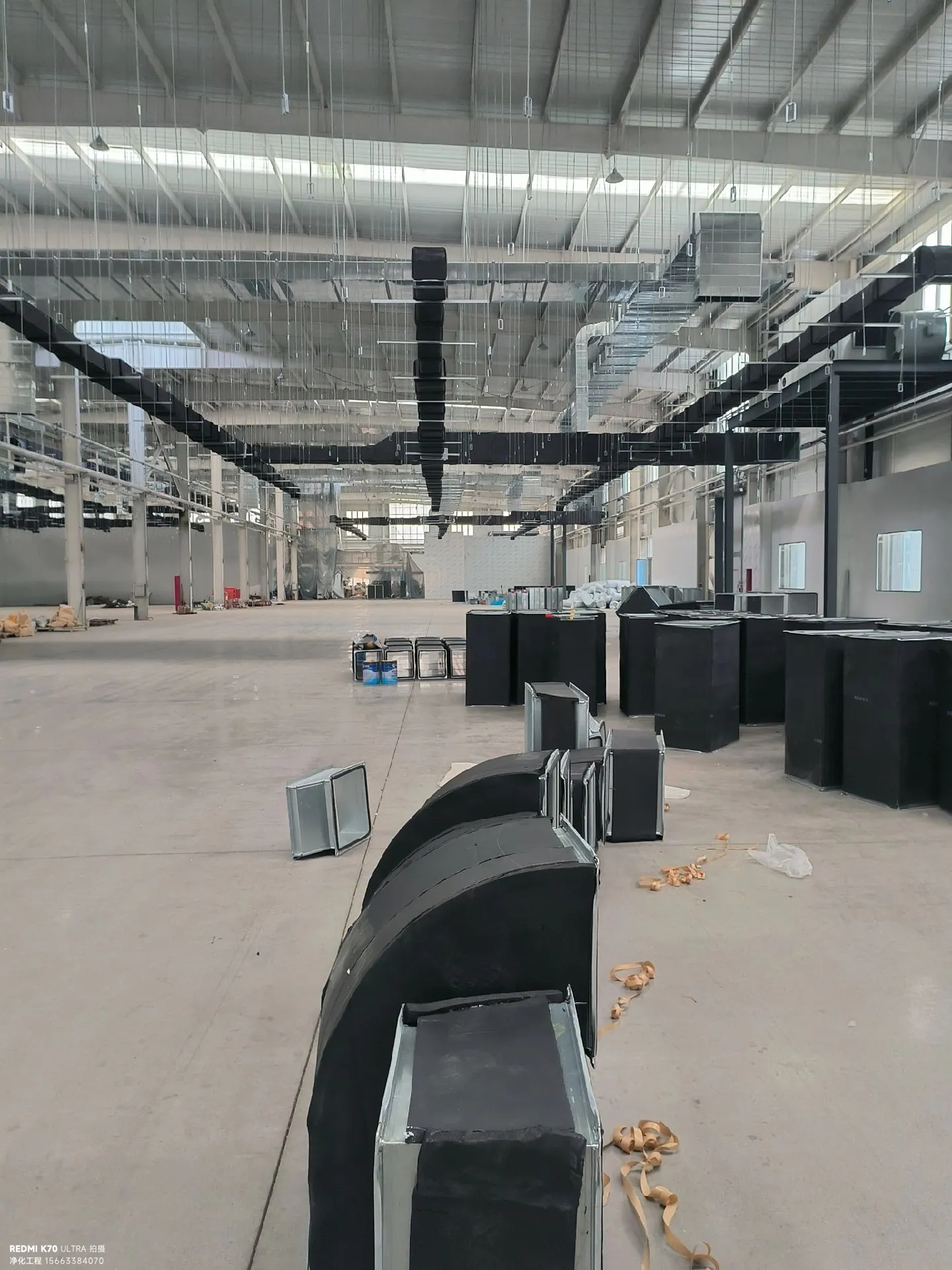

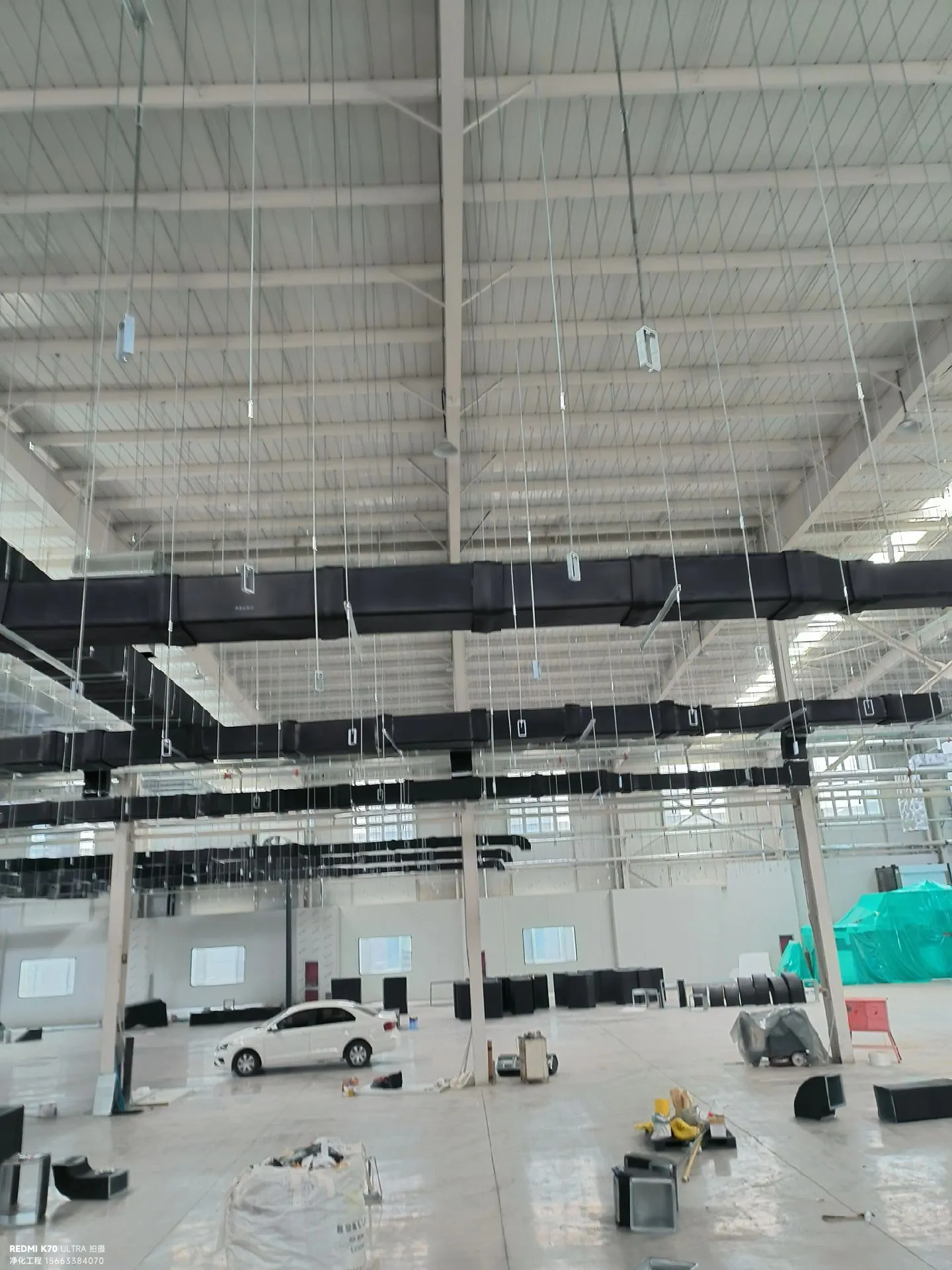

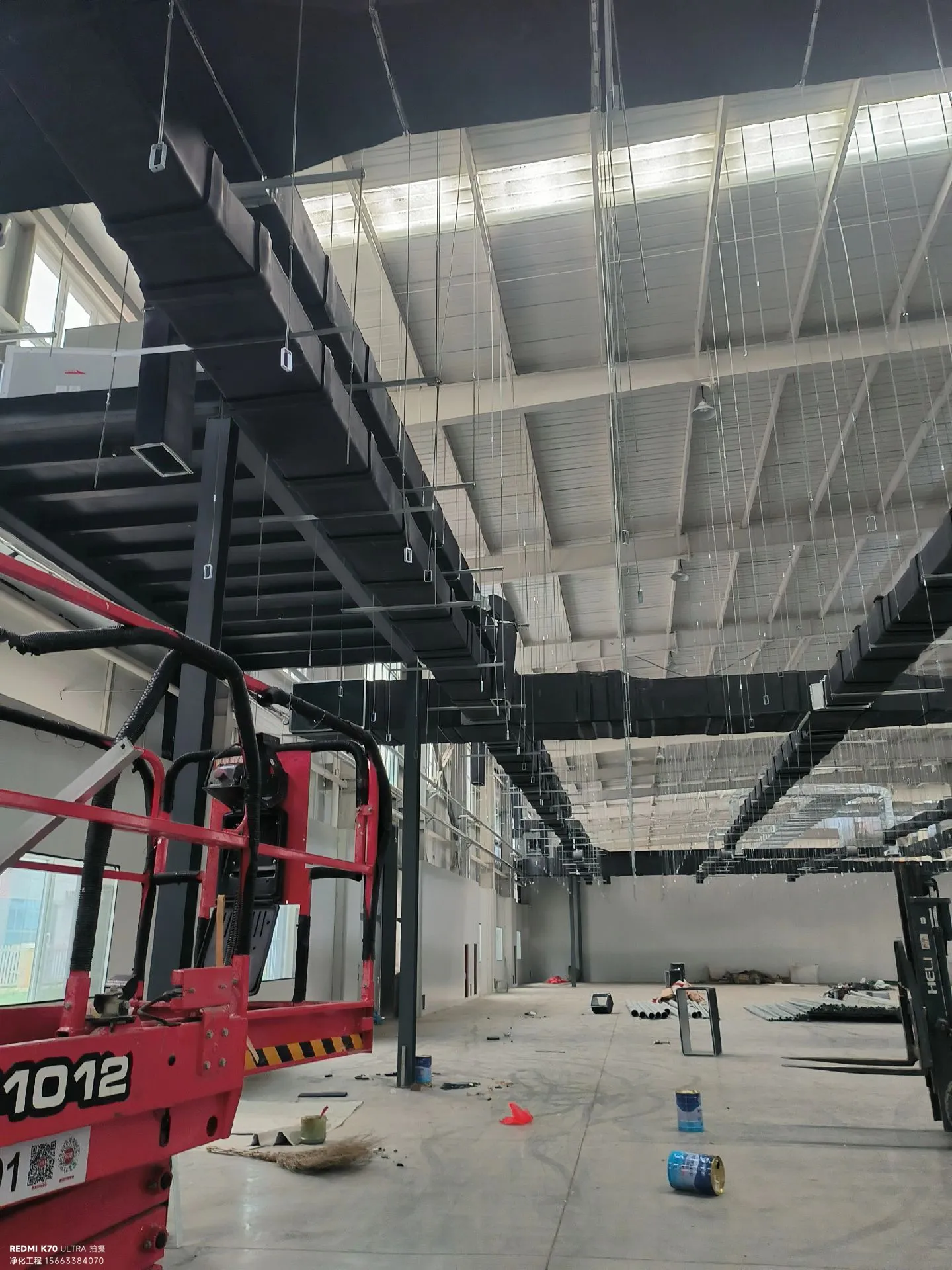

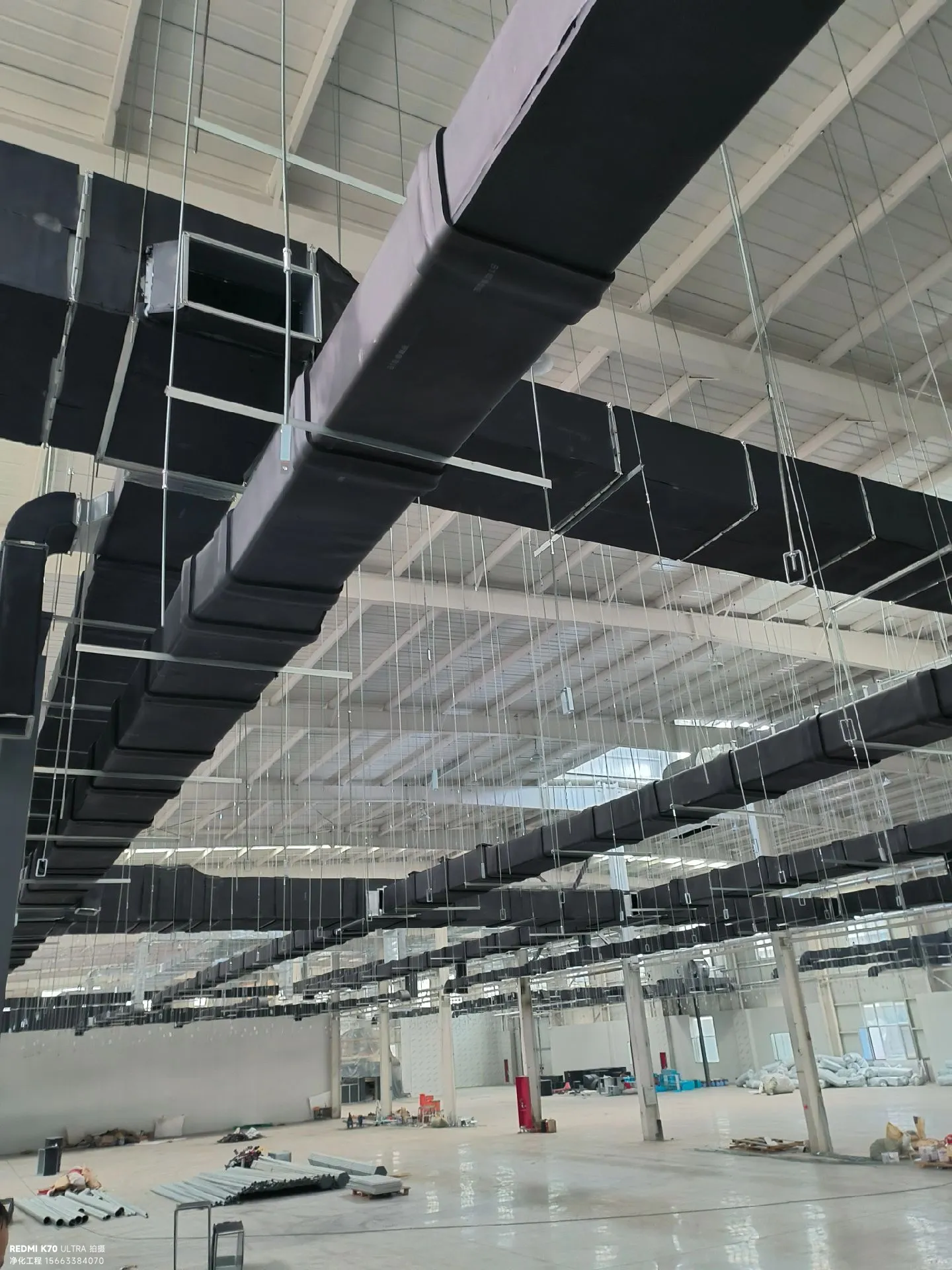

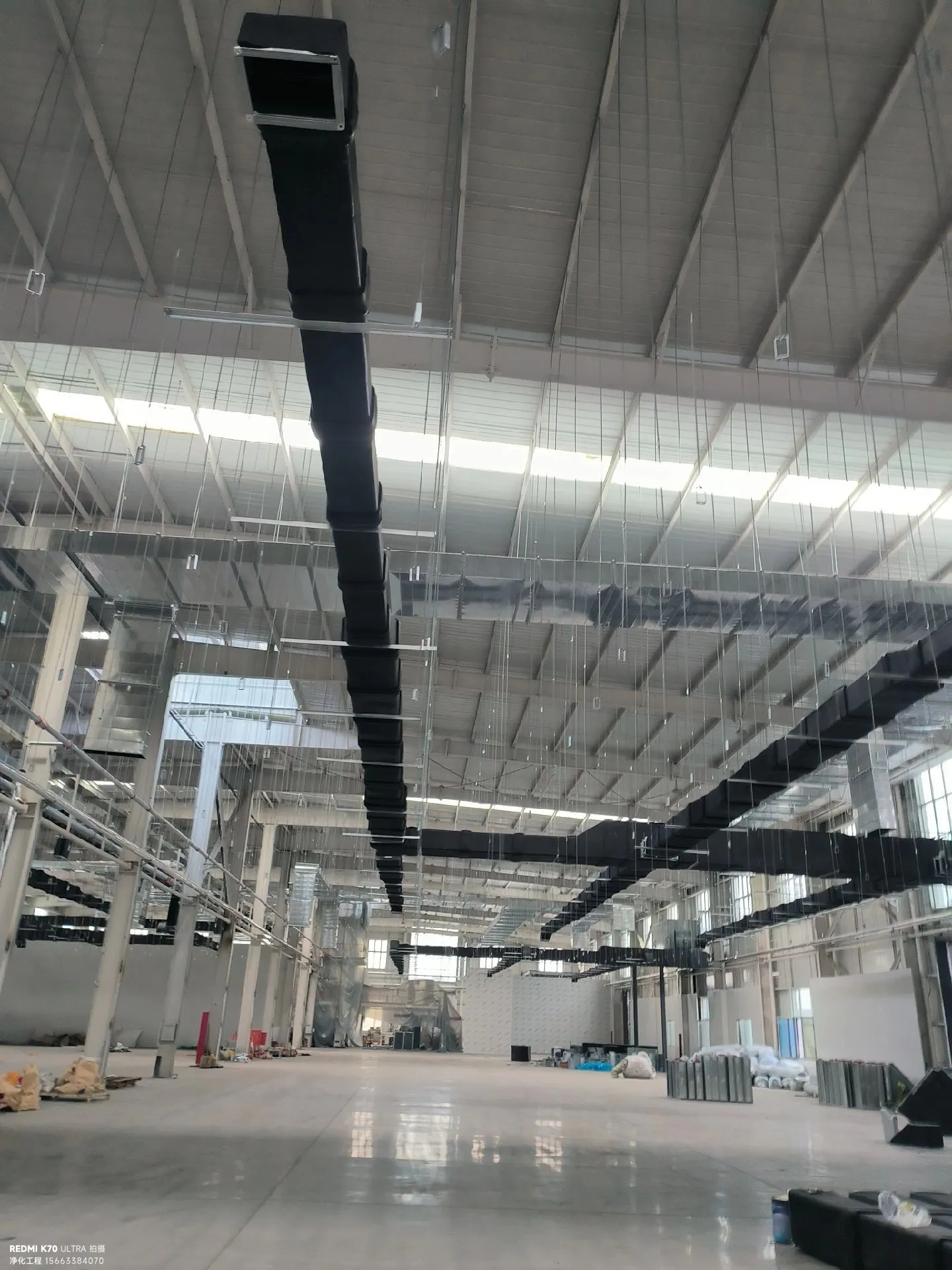

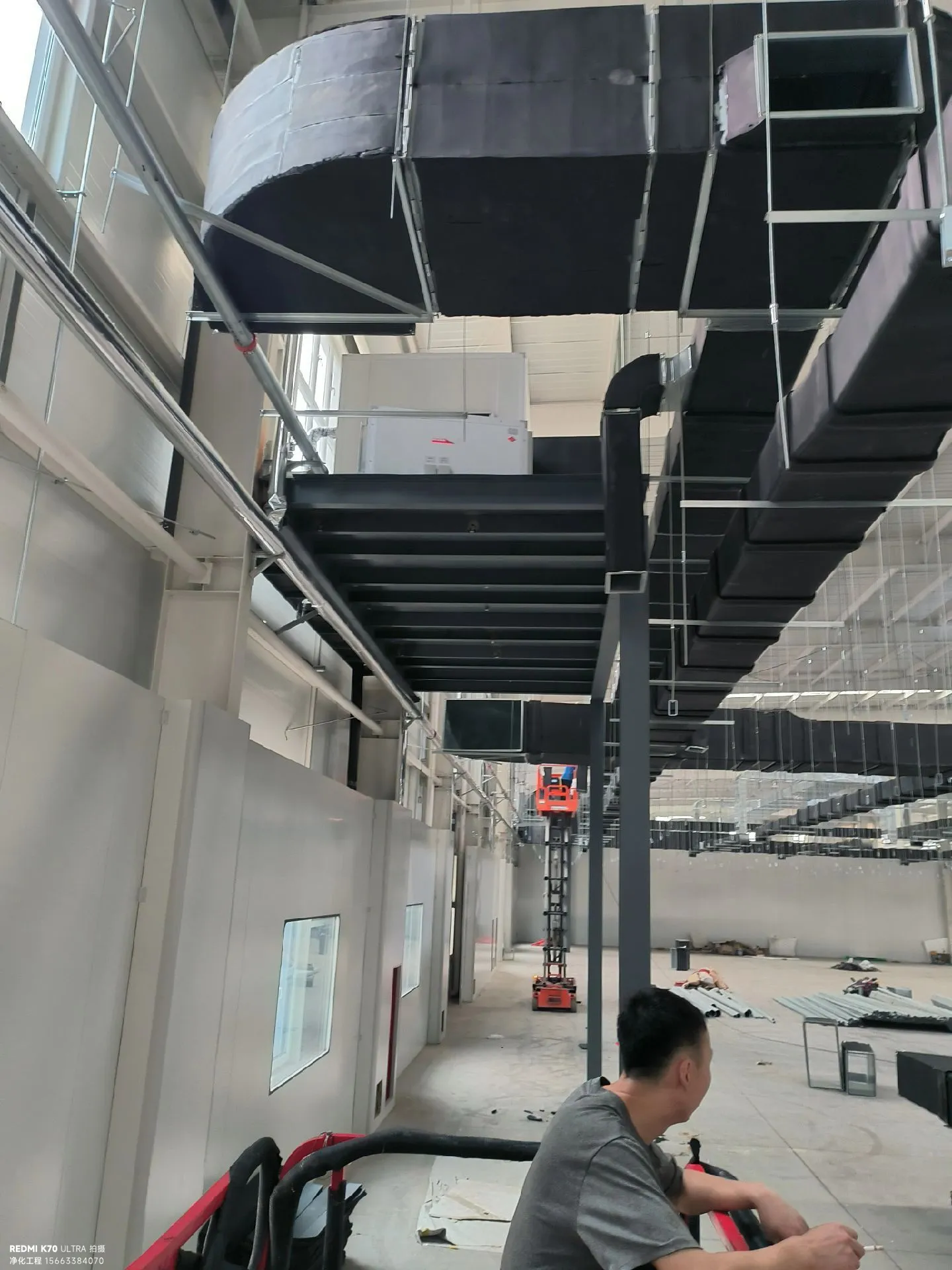

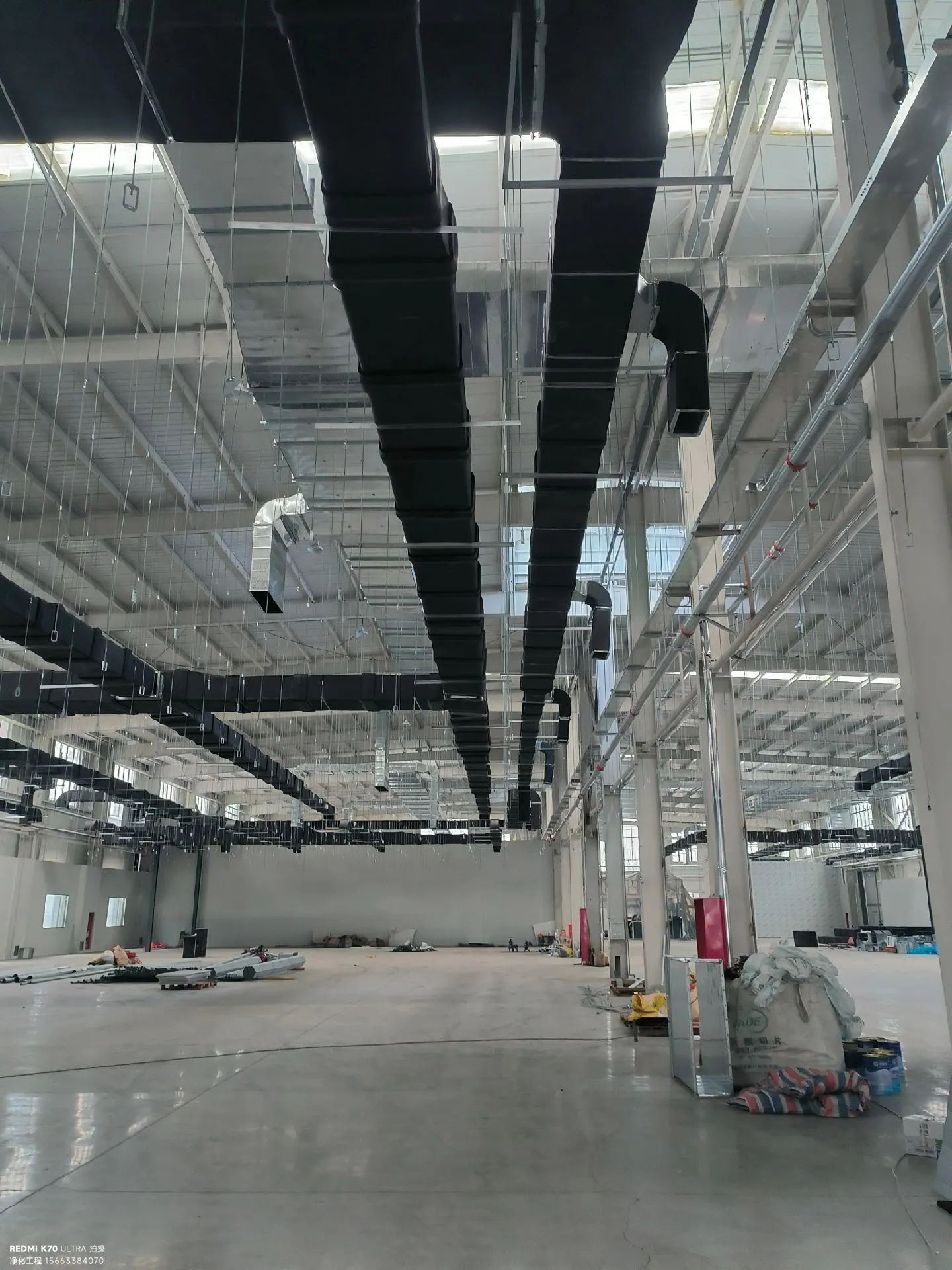

• 三级净化体系：室外新风经初效→中效→高效（HEPA）过滤后进入洁净区，换气次数按洁净等级与打印工艺要求设计并实测验证。

• 静电控制：在关键作业点配置离子风机、静电消除柱与接地系统，地坪、作业台与工具均做接地处理，将静电干扰降到最低，保护喷头与敏感耗材。

• 废气处理：通风系统配备废气处理模块（活性炭吸附/催化氧化等），对打印中可能产生的微量挥发性有机物与气味进行高效净化，处理后按规范排放或并入厂区末端处理系统，兼顾洁净与环保合规。

五、电气、消防与安全管理

• 电气系统：分区配电、智能配电箱与防火阻燃线缆，关键设备预留冗余电源与UPS接口，便于设备平稳运行与应急切换。

• 消防与应急：安装烟感报警、气体/粉尘浓度监测与自动灭火联动装置，配电室与关键设备区设防火分隔并制定应急处置预案。

• 化学品管理：对溶剂类或其他化学品实行专柜存放、危险品分区管理与废液回收，减少对洁净区的潜在影响。

六、施工质量管控与验收流程

• 分阶段验收：围护与密封节点验收→机电与管线安装验收→净化系统调试（风量、压差、换气次数）→静电与颗粒计数检测→第三方权威验收→试产验证。

• 重点质控项：墙板拼缝密封、门窗气密性、滤框安装与密封、送回风口风速分布、地坪平整度与防静电接地均作为必检项并留存检测记录。

七、运维体系与长期保障

• 台账与监测：建立AHU、风机、滤网、静电消除设备、电控柜等台账，设置温湿、压差与颗粒计数的定期监测与报警阈值。

• 滤网与维护策略：初中效滤网按压差或目视检查及时更换，高效滤网依据洁净度检测与压差判断更换周期；设置标准化滤网更换流程与专用工具减少二次污染。

• 培训与SOP：制定人员进出、换装、模具/设备搬运与清洁作业SOP，定期开展培训与考核，强化现场纪律与洁净意识。

八、项目成效与推广意义

• 实际成果：工程通过第三方检测验收并迅速投产，关键指标（颗粒计数、静电水平、温湿稳定性与废气治理）满足工艺与环保要求，产品合格率与设备稳定性显著提升。

• 推广价值：该方案在空间布局、静电控制、智能流转与废气治理方面的实践，适用于其他对颗粒与静电高度敏感的精密制造业（如电子装配、光学组件、精密耗材），为行业升级提供可复制路径。
