净化工程施工图纸深度解析
深度解析净化工程施工图纸的重要性、核心内容与审核要点。了解如何通过平面图、剖面图、系统图规避常见风险，助力企业决策者掌握洁净工程质量控制的核心环节。专业解读洁净等级、气流组织、压差设计等关键参数，涵盖药厂、电子、医疗等多行业应用指南。
从"纸上谈兵"到"精准施工"的蜕变
各位项目经理和采购老板，您是否也经历过这样的尴尬时刻：拿着施工图纸却不知道从何看起，和施工队沟通时发现理解有偏差，最后导致返工浪费时间和金钱？别笑，这在净化工程行业简直是"常态"。
今天咱们就把施工图纸这个"天书"彻底揭开面纱，让您成为真正懂行的决策者。
一、为什么施工图纸这么重要？
很多人觉得这只是工人的事儿，其实大错特错了。施工图纸就像净化工程的"身份证"——它决定了您的投资能否真正落地转化为净化效果。
好的施工图纸能够做到：
精准定位：每一个送风口、回风口、传递窗的位置都有数据支撑，不会出现"差不多就行"的模糊情况
成本可控：前期规划充分，避免施工中频繁变更导致的成本爆炸
质量保证：细节设计完善，洁净度、温湿度、压差等指标能够达标
风险预防：提前发现设计与实际场景的冲突
说白了，施工图纸就是您和施工队之间的"合同"，纸上白字黑字写得越清楚，后期扯皮的事儿就越少。
二、施工图纸包含哪些"秘密"？
一份完整的净化工程施工图纸绝不是几张A4纸这么简单。让我给您详细拆解：
1. 平面布置图——工程的"地图"
这是基础中的基础。平面布置图要清晰标注：
洁净区与非洁净区的分界线
设备、工作台、传递窗的具体位置和尺寸
送风口、回风口、排风口的数量和位置
门窗预留孔洞位置
电路、网线等管道走向
看平面图时，千万别只看"长宽高"这类数字，更要看工艺流程是否合理。比如，原料进口、成品出口、人员进出是否形成了合理的"单向流"？如果送风口正对着工作台，会不会把污染物吹向产品？这些都是决定工程成败的细节。
2. 剖面图与立面图——高度方向的"灵魂"
别以为平面图就够了。剖面图才是最容易被忽视但最重要的部分——它直接决定了净化效果。
关键看点包括：
送风层高度：吊顶高度、送风管布置、滤器安装位置
回风口设置：通常设在下方，形成"上进下出"的气流组织
压差梯度：不同区域之间应该如何递进，最容易被设计方"偷工减料"
设备高度：工作台、灭菌器等设备能否正常通过门洞、管道？
💡 采购建议：看剖面图时，一定要对比送风面积和回风面积。如果比例悬殊，后期很容易出现压差不足或空气流速过高的问题。
3. 系统图——各类管线的"大脑中枢"
这包括：
风管系统图：从机房到各区域的送风、回风、排风路径
电气系统图：配电、照明、控制系统如何布置
水气系统图：如果涉及过滤水、压缩空气等特殊需求
自控系统图：温湿度、压差、风速的监测点位置
很多业主看系统图时眼花缭乱，其实核心就是问自己：所有关键参数（洁净度、温湿度、压差）都有监测装置吗？
三、施工图纸常见的"坑"有哪些？
这是您最关心的部分。根据我们多年的项目经验，这些是最常见的问题：
❌ 坑1：送风设计不合理
症状：某些区域温度达不到、某些区域尘埃粒子超标
常见原因：
送风口设计得太少或太集中
风管阻力计算错误，实际风量达不到设计值
送风方向不合理，形成死角
❌ 坑2：回风设计不足
症状：房间压差无法建立，房间容易反向污染
原因：很多设计为了省钱，回风口设得很小，导致新风进来了但排不出去。
❌ 坑3：穿墙孔洞未做密封设计
症状：虫虫入侵，隔音差，空气从缝隙泄漏
这个细节经常被忽视，施工后再补救既费钱又费时。
❌ 坑4：设备尺寸与实际场景不符
症状：装修完才发现设备进不了门，或者管道与结构梁冲突
原因：设计阶段没有与建筑方充分沟通。
四、如何审核施工图纸？
作为决策者，您不必成为设计大师，但要学会"5点审核法"：
第1步：对标法规和标准
查看设计说明是否明确指出执行的标准（如《GB 50591 洁净厂房设计规范》）
洁净等级是否明确标注（十级、百级、千级等）
温湿度、压差、更换次数等关键参数是否列出
第2步：流程合理性检查
物流流向：进料→加工→出货，是否形成单向流？
人流流向：换衣→风淋→进入，有没有"回头路"？
污染源隔离：有没有独立的洗衣间、垃圾间等？
第3步：细节完整性检查
每个送风口旁边有没有标注风量？
每条管道有没有标注尺寸和材质？
所有的接头、阀门位置是否清晰可达？
第4步：可实施性评估
施工图中的尺寸是否与现场实际相符？
管道走向是否避开了现有的梁柱？
所有计划的材料和设备在市场上是否容易采购？
第5步：成本合理性审查
与行业同类项目对比，主要成本项是否在合理范围内？
是否存在"用高端材料堆砌成本"的现象？
五、不同应用场景的图纸特点
不同类型的净化工程，施工图纸的重点也不一样：
| 应用场景 | 图纸重点 | 常见风险 |
|---|---|---|
| 药厂GMP区 | 压差梯度、物料通道隔离、尘埃粒子检测点 | 微生物超标、交叉污染 |
| 电子芯片厂 | 静电防护布置、温湿度精度、送风均匀性 | 产品不良率高 |
| 医院手术室 | 气流组织、感染控制、应急预案 | 手术室感染 |
| 食品生产车间 | 易清洁设计、排水系统、虫害防控 | 微生物检出、清洁难度大 |
| 实验室 | 有害气体排风、负压控制、生物安全柜位置 | 员工健康风险 |
六、招标采购时的图纸应对指南
如果您现在正在筹备净化工程项目，这部分建议一定要听：
✓ 招标前必做
邀请2-3个资深设计方评审你的需求和初稿，投入点前期成本能省后期大问题
要求设计方提供参考案例，看看他们以往的项目图纸质量如何
明确所有关键参数必须在合同中写死，不要"口头承诺"
✓ 施工前必看
主持一次"图纸交底会"，让设计方、施工方、业主三方核对无误
现场勘查，对比图纸与实际场景，及时发现冲突
如有变更，所有修改必须形成"变更单"，不要只在微信里沟通
✓ 施工中必查
定期巡查施工是否按图施工，重点关注隐蔽工程（管道、密封等）
建立图纸与实景对照的检查清单，做到"点对点"验收
七、数字化时代的施工图纸新趋势
想不想听点新鲜的？现在施工图纸的发展方向已经不止停留在"二维平面图"这个级别了：

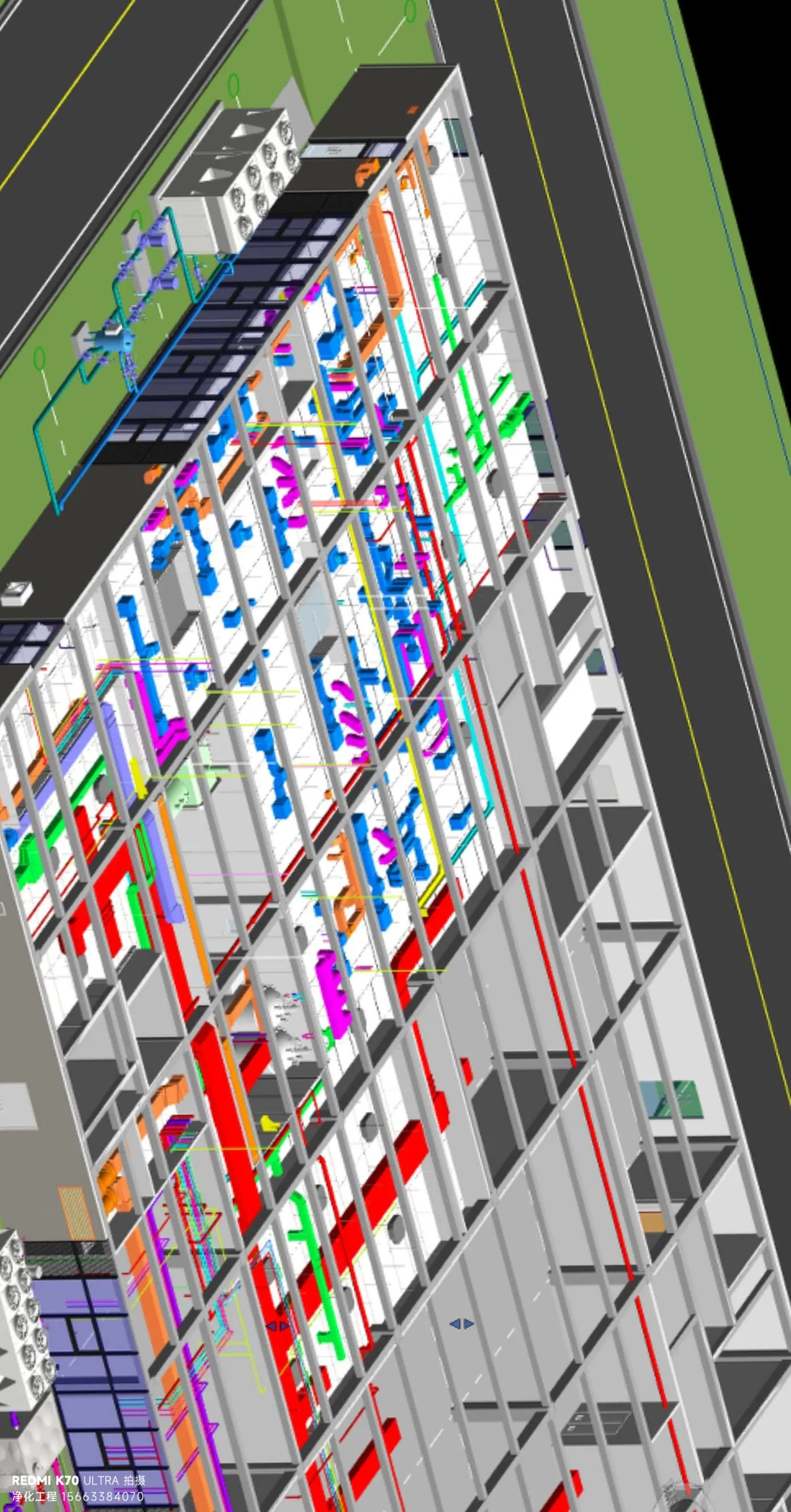

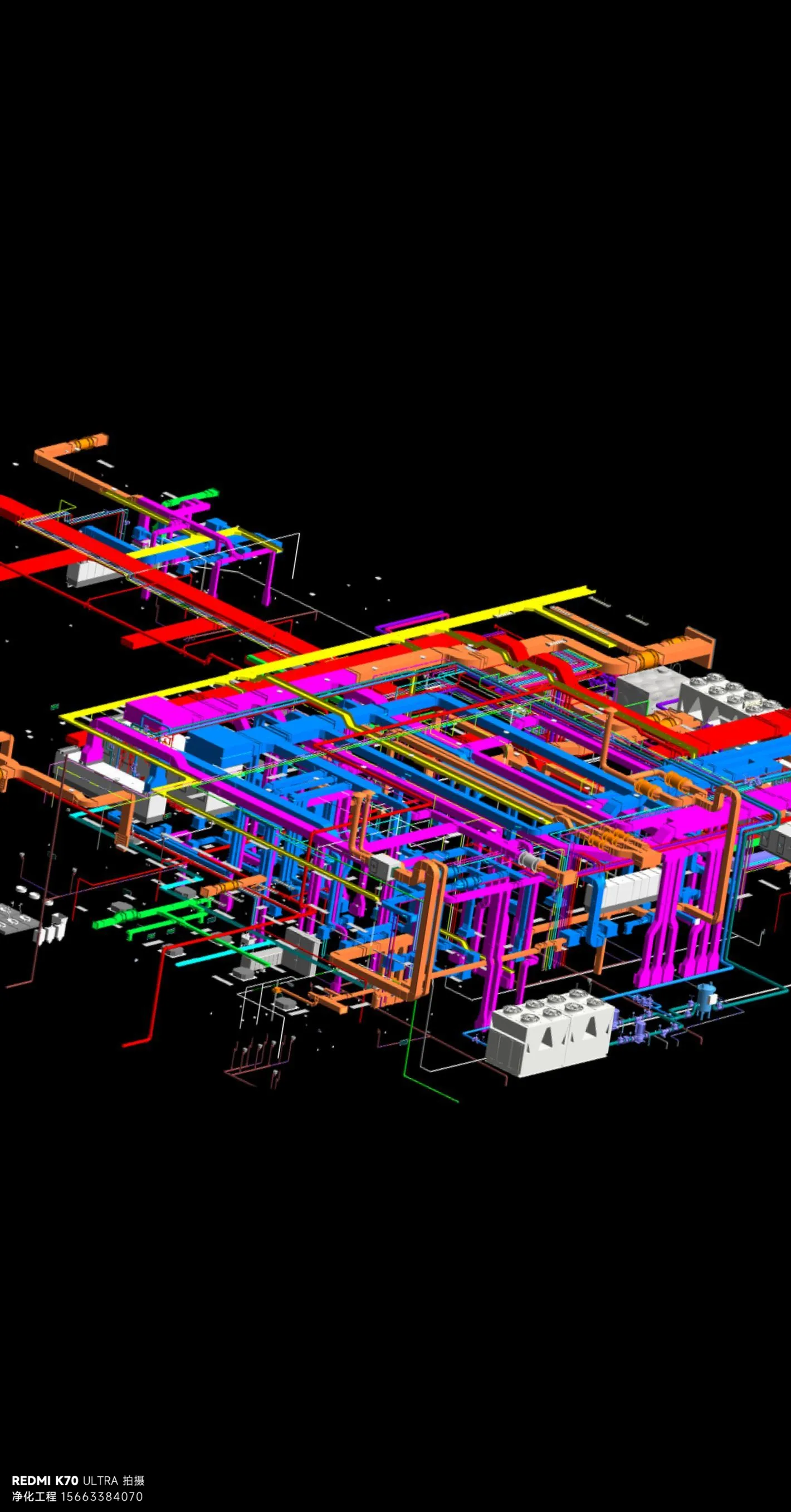

BIM三维模型：提前发现设计冲突，减少现场返工
VR可视化：让非专业人士也能直观理解设计意图
云端协作系统：设计、施工、采购三方实时共享最新版本，避免"老版本施工"的悲剧
AI智能审查：系统自动检查是否违反行业规范
虽然这些技术现在还没有普及到所有项目，但高端项目已经开始应用，这也是未来的发展方向。
八、总结：成为施工图纸"读懂者"的核心要点
| 关键要素 | 核心内容 | 为什么重要 |
|---|---|---|
| 平面布置 | 明确各功能区位置和尺寸 | 决定工艺流程是否合理 |
| 剖面设计 | 气流组织、压差梯度 | 直接决定洁净效果 |
| 系统设计 | 送回风、电气、自控完整性 | 确保工程可运维性 |
| 细节深化 | 穿墙孔、接头、材料规格 | 避免施工遗漏和返工 |
| 标准符合 | 法规、行业规范执行情况 | 确保工程合规和质量 |
最后的话
施工图纸不仅仅是工程师的事儿，更是您这位决策者的"定心丸"。看懂了施工图纸，您就从被动接受变成了主动掌控，这样不管是和设计方沟通、和施工方验收，还是最后的项目验收，您都能心里有数。
记住：施工图纸审查的投入，相比后期的返工成本，简直是"九牛一毛"。 很多企业吃过这个亏，但希望您不用。
净化工程的成功，从一份好的施工图纸开始！
