南京江宁电科定制化电子元器件净化车间工程 2025年12月17日

一、项目定位与设计原则

• 项目定位：为消费电子与工业控制用电子元器件的研发与批量生产提供稳定、可控的洁净生产环境，满足防静电、温湿度与颗粒控制等关键要求。

• 设计原则：以工艺需求为核心（温湿、洁净等级、静电控制）、实现人/物/车流分离、兼顾施工可实施性与后期运维便捷性。

二、功能分区与流线组织

• 精确分区：车间划分为洁净生产区（按工序细分）、精密检测区、元器件与材料存储区、风淋与缓冲区、办公与辅助区；不同洁净等级分区明确管理。

• 流线分离：人员出入口、物料收发与物流车辆通道独立设置；物料通过专用传递窗口或货淋进入缓冲区，人员须经风淋并着装进入洁净区，最大限度减少人为带入的颗粒与污染源。

• 未来预留：在设计阶段预留设备基础、吊装口、管线套管与扩容接口，便于产能攀升与设备升级时低影响改造。

三、围护结构与表面处理

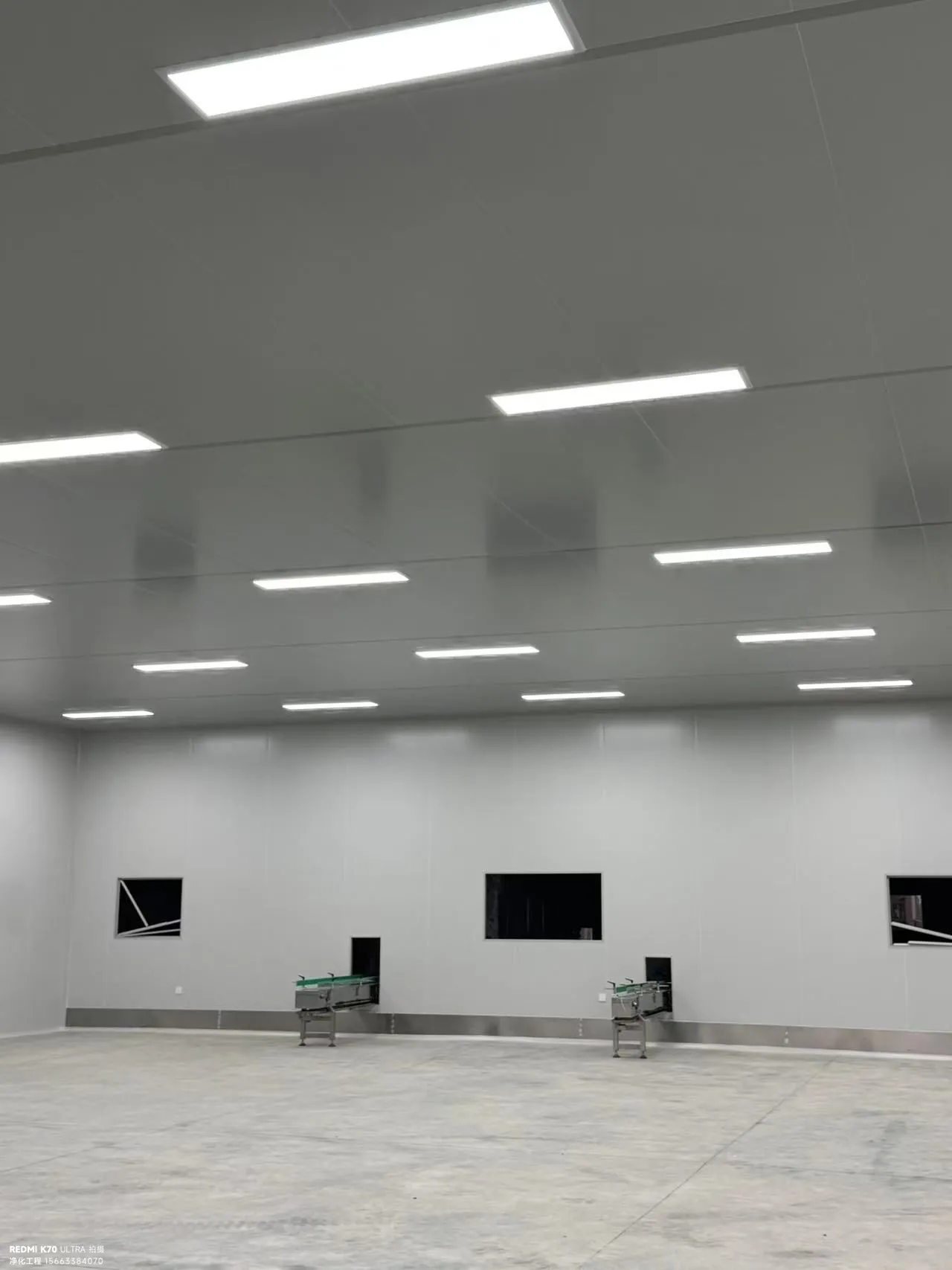

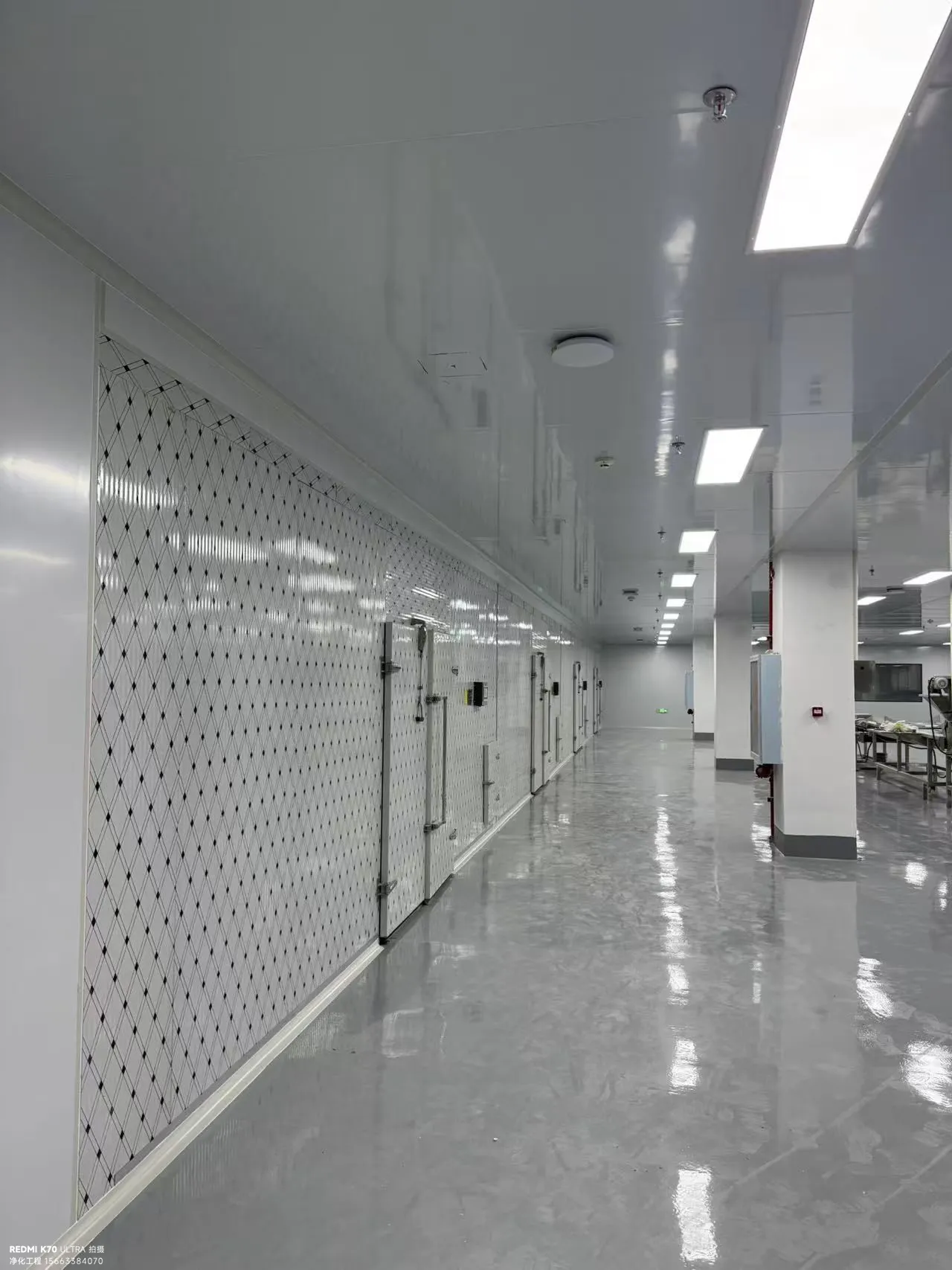

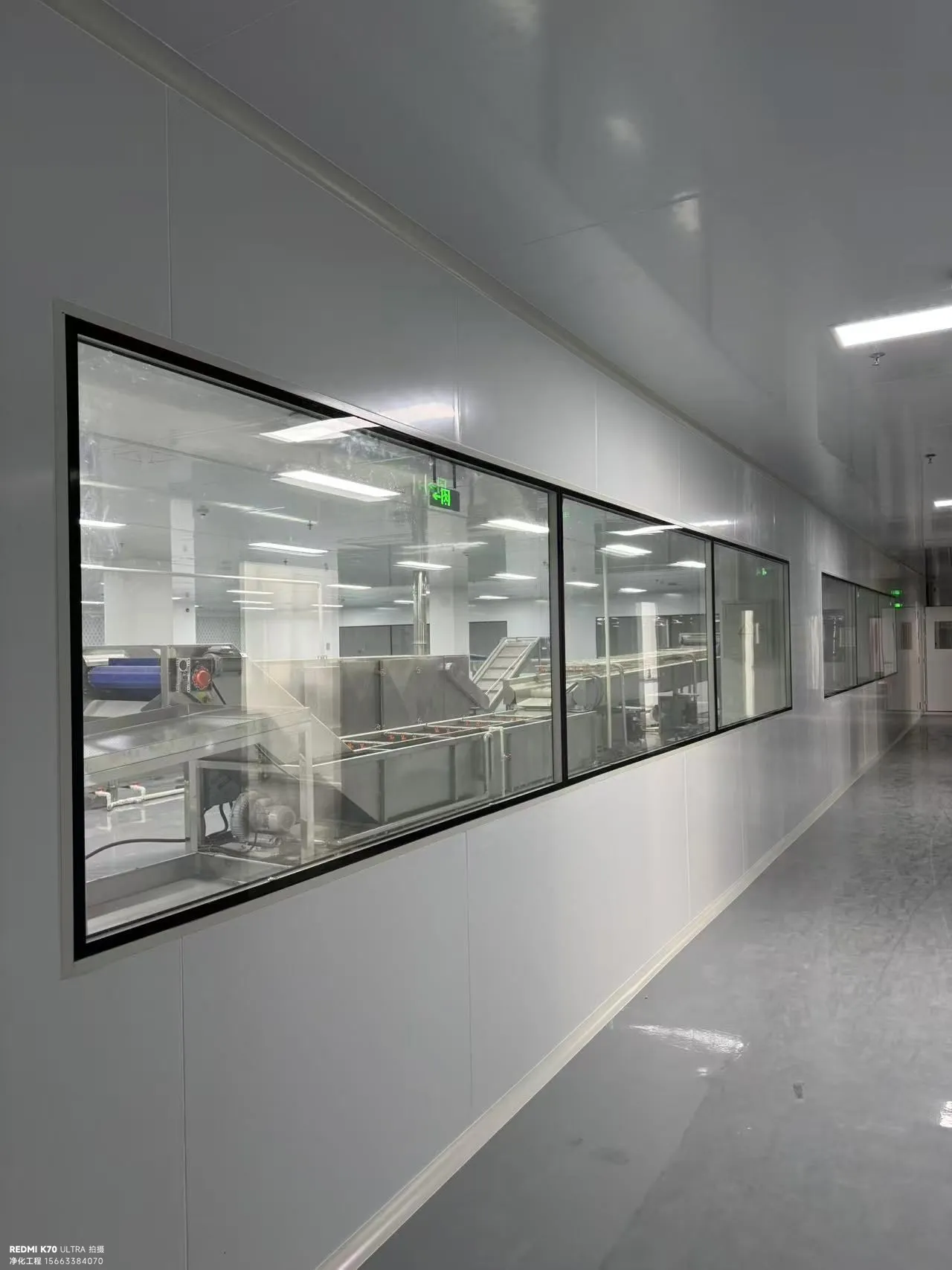

• 围护选材：墙、顶采用高品质夹芯彩钢板，节点使用净化专用氧化铝型材，确保气密性与长期耐用；墙/地/顶交界处做圆弧收边消除直角积尘点。

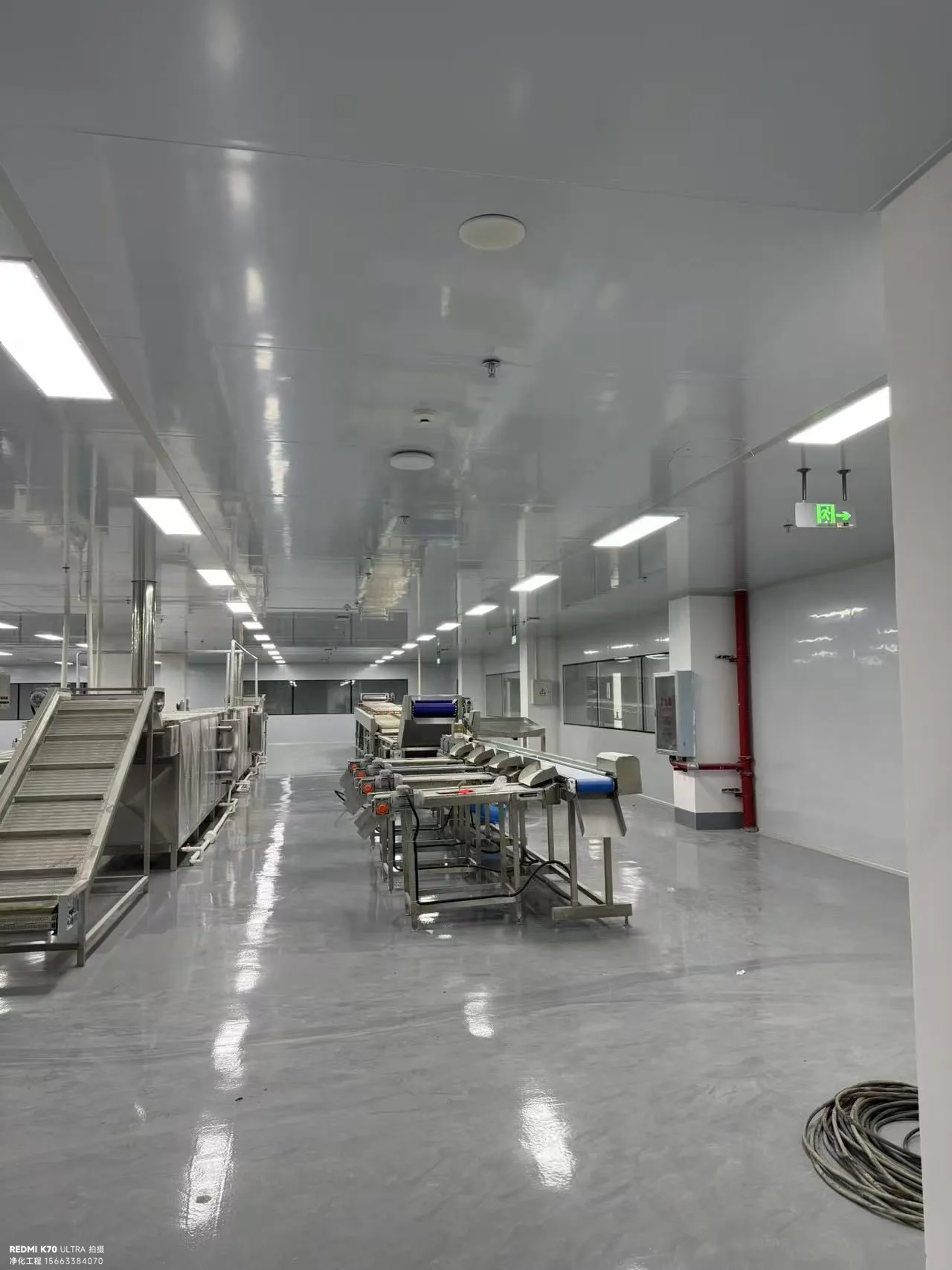

• 地面体系：洁净作业区铺设防静电环氧自流坪，兼具耐磨、防尘与抗静电功能；存储与重载区域按承载要求采用加固处理并划分行车道与堆放区，便于清洁与管理。

• 可维护性：设置检修口、滤网更换通道与设备维护通道，确保常规维护不干扰洁净生产。

四、空气净化与温湿防静电控制

• 多级过滤：新风经初效→中效→高效（HEPA）处理后进入洁净区，关键工位可加装局部过滤或离子风消除设备，颗粒与微生物指标可达工艺要求。

• 换气与压差：洁净区换气次数按洁净等级与工艺要求设计并实测，洁净区保持适当正压以防外部颗粒侵入；送回风系统优化避免气流短路。

• 恒温恒湿：检测与装配关键区实现恒温恒湿控制（例如22±2℃，湿度按工艺设定），稳定环境有助于焊接、胶合与精密装配的一致性。

• 防静电：全面实施地坪接地、作业台与工具接地措施；关键工位配备离子风机和静电监测装置，降低静电放电损伤风险。

五、电气、消防与安全管控

• 电气系统：采用防火阻燃线缆、分区配电与智能配电箱，重要回路冗余并预留扩容接口；弱电与强电分箱敷设，便于维护与故障隔离。

• 消防与应急：关键区域装配烟感报警、消防联动与自动灭火装置；配电室、防护区设防火分隔，保证安全合规。

• 危废与化学品：有害气体或化学品按专用间管理，废气采用就地收集加活性炭或催化净化后达标排放。

六、施工质量控制与验收流程

• 分阶段验收：围护与密封节点验收→机电与管线安装验收→净化系统调试（风量、压差、换气次数）→洁净度与微生物检测→第三方综合验收→试运行验证。

• 关键质控点：墙板拼缝与门窗气密性、过滤框安装与密封、送回风口风速与分布、地坪平整及防静电接地均列为强制检验项并留存记录。

七、运维与管理建议（保证长期稳定）

• 建立台账：AHU、风机、滤网、恒温恒湿设备、电控柜等建立详细台账，记录参数与维护记录。

• 常规监测：定期巡检温湿度、压差、风量与颗粒计数；设定超限报警并明确处置流程。

• 滤网策略：初中效视压差与目视情况及时更换，高效滤网根据压差与洁净度检测结果制定更换周期（常见6–18个月区间，视污染负荷调整）。

• 人员管控：严格执行更衣、风淋、物料传递SOP并开展周期性培训与考核，降低人为污染风险。

八、项目成效与推广价值

• 实际成效：工程通过第三方检测验收，交付后快速投产。车间环境稳定、洁净度与温湿度控制到位，助力产品一致性与良率提升。

• 可复制性：本项目在布局分区、气流组织、恒温恒湿与防静电体系、以及运维制度上的实践，为电子类制造企业净化升级提供了可复制的技术路线与管理方法。

结语

南京江宁电科净化车间工程以“洁净高效、稳定可靠”为设计与实施主线，兼顾工艺要求、施工可行性与后期运维，构建了一个既满足精密电子制造需求又便于长期维护的现代洁净生产平台。
