芯片制造净化车间：如何实现超净环境的微振动控制？
揭秘芯片制造净化车间如何实现纳米级微振动控制。从华夫板结构、独立基座设计到主动隔振黑科技，深度解析如何为光刻机打造“绝对静止”的超净生产环境，保障芯片良率。
——在“果冻”上雕刻纳米世界的秘密
在这个连3nm（纳米）制程都快成为“过去式”的时代，芯片制造早就不是单纯的“精密加工”了，它简直就是一场挑战物理极限的极限运动。
想象一下，你正试图在一粒米上雕刻清明上河图，而你的工作台放在一辆正在越野的吉普车上。听起来很荒谬？对于那台价值一亿多美金的阿斯麦（ASML）光刻机来说，如果车间的**微振动（Micro-vibration）**控制不好，它的感觉就是这样。
别说旁边有一辆卡车经过，就算是在隔壁办公室的一位工程师打了个喷嚏，或者空调风管抖了一下，都可能导致那根比头发丝细几千倍的电路“画歪了”。良率直接跳水，老板当场崩溃。
今天，我们就来聊聊这门“让世界静止”的玄学——微振动控制。
一、 真正的敌人：那些你感觉不到的“地震”
首先，把你的感官系统关掉。人类对振动的感知太迟钝了。我们觉得“稳如泰山”的地面，在电子显微镜和光刻机眼里，简直就是波涛汹涌的大海。
在芯片厂房设计中，我们不谈里氏震级，我们谈VC曲线（Vibration Criteria Curves）。
从 VC-A 到 VC-E，等级越高，要求越变态。普通的实验室可能只要 VC-A，但到了纳米级光刻区，我们往往要求达到 VC-D 甚至 VC-E。
这意味着什么？意味着我们需要把地面的抖动控制在微米甚至纳米级别。这哪里是盖厂房，这简直是在给地球装“减震器”。
二、 选址与结构：天生“骨骼惊奇”
要想车间不抖，娘胎里带来的基因很重要。
这也是为什么台积电、英特尔建厂前要搞地质勘探搞得像考古一样。旁边有高铁？不行！旁边有高速公路？不行！地基下是软土？那是“果冻”，绝对不行！
选好地之后，真正的“黑科技”来了——华夫板（Waffle Slab）。
如果你走进芯片厂房的下夹层（Sub-fab），抬头看，头顶的混凝土楼板长得就像一块巨大的、布满孔洞的华夫饼。
这种设计不是为了好看，而是物理学的胜利：
-
极高的刚度： 越硬越不容易抖。
-
镂空设计： 方便垂直层流的风哗哗往下吹，带走灰尘。
-
重： 质量越大，惯性越大，外界的“风吹草动”越难撼动它。
三、 独特的“岛屿”设计：分家才能安稳
这是很多外行容易误解的地方。你以为光刻机是直接放在防静电高架地板（Raised Floor）上的吗？
大错特错！
如果在高架地板上走个人，地板抖了一下，光刻机岂不是要废了？
为了解决这个问题，工程师们采用了一种**“岛屿”结构（Independent Pedestal）**。
-
人走的地板是浮在空中的架空地板。
-
机器坐的底座是直接从下层华夫板长出来的独立混凝土基座。
两者之间完全断开，中间留有缝隙（通常用软性材料填充）。这就像在嘈杂的舞厅里，给贵宾修了一个完全独立的、悬空的“静音包厢”。哪怕操作员在地板上跳踢踏舞，基座上的光刻机依然稳如老狗。
四、 主动隔振系统：给机器戴上“降噪耳机”
物理隔离只能解决低频的大振动，但对于那些来自机器内部、或者极微小的中高频振动怎么办？
这时候，就需要上**主动隔振系统（Active Vibration Isolation System）**了。
这玩意儿的原理跟你的AirPods Pro降噪模式差不多：
-
传感器感受到振动（比如向左抖了1纳米）。
-
控制器瞬间计算（这需要极快的算法）。
-
执行器（通常是气浮或磁悬浮）立马产生一个反向的力（向右推1纳米）。
Boom！ 振动被抵消了。
现在的顶级光刻机，基本都是“悬浮”在空气弹簧或磁场之上的。这套系统的价格？这么说吧，可能比一辆法拉利还贵，但在几千万美元的晶圆面前，这都是小钱。
五、 扼杀源头：连水管都要“穿软鞋”
搞定了大环境，还得管住内部的“捣乱分子”。

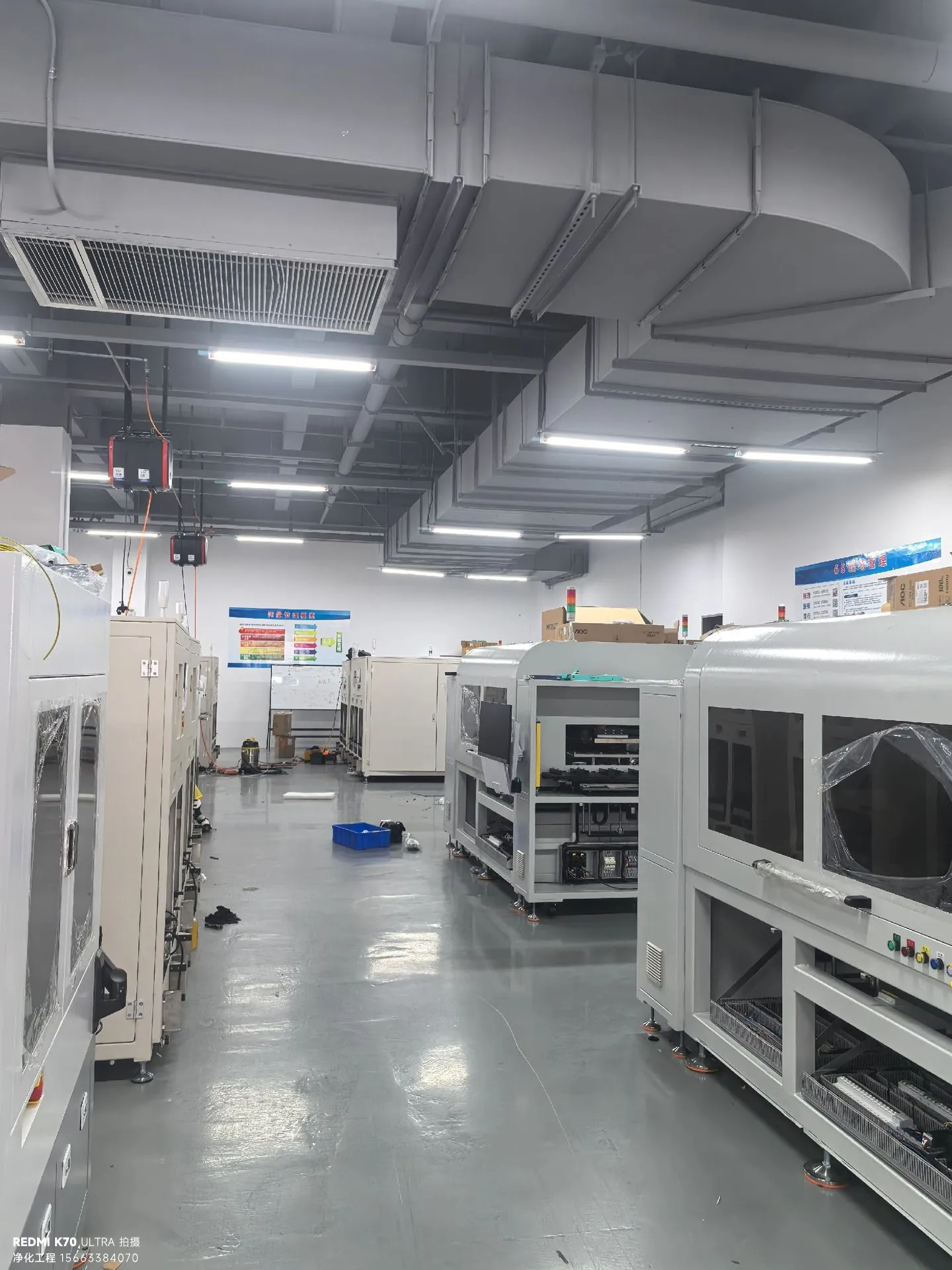

净化车间里有成千上万的管道：风管、水管、气管。里面的流体在流动时都会产生振动。如果不加控制，这些管子就会变成无数条“震动传导线”，直通核心设备。
于是，工程师变得极其强迫症：
-
所有大型风机、水泵，必须安装弹簧减震器。
-
管道连接处，必须用软连接（Flexible Joint）。
-
甚至管道穿墙的地方，都不能硬接触，要包上厚厚的减震橡胶。
这就像是给车间里的每一个运动部件都穿上了厚厚的棉拖鞋，让它们悄无声息地工作。
结语：在刀尖上跳舞的艺术
微振动控制，是芯片制造净化车间中最看不见、摸不着，却又最昂贵的投入之一。
它不是单一的技术，而是一场从选址土壤到建筑结构，再到设备安装的全面战争。在这个领域，我们不相信“差不多”，我们只相信数据。
每一块芯片的诞生，都是在万吨混凝土之上、在磁悬浮的微风之中，人类对物理世界发起的一次最精密的冲锋。
所以，下次当你拿起手机刷视频时，记得感谢一下那些为了不让光刻机“手抖”而绞尽脑汁的工程师们。
