光学镀膜车间的千级洁净设计——从“灰尘克星”到“良率护城河”
光学镀膜车间为什么几乎都要做到千级洁净？文章以工艺流程为主线，拆解上架、镀膜、下片、检测等关键环节的洁净需求，深入解析空调净化系统配置、气流组织、设备布置和人员物流管理的实战经验，帮助企业在有限预算内打造高良率、低投诉的光学镀膜生产环境。
在所有“对灰尘过敏”的行业里，光学镀膜一定能排进前几名。
一颗看不见的小颗粒，落在镜头、滤光片或元件表面，不是成像发花，就是良率暴跌。
很多老板的心声很直接：
“我要的是稳定良率、不过度烧钱、还能快速通过验收的千级洁净车间方案。”
这篇文章，就站在企业决策者 / 项目经理 / 采购的视角，聊一聊：
光学镀膜车间的千级洁净设计，到底应该怎么“又靠谱又划算”地做。
一、先搞清楚：为什么光学镀膜一定要“千级”起步？
1. 为什么不是普通净化车间？
光学镀膜和一般电子装配不一样，它有几个“天然敏感点”：
表面缺陷极其敏感
划痕、针孔、颗粒、雾状缺陷，都会在成像或光学性能测试时被“翻出来”。
镀膜工艺步骤长，暴露时间多
清洗 → 烘干 → 上架 → 进真空腔体 → 镀膜 → 下架 → 检测
中间任何环节多一粒尘，都可能变成一个不合格点。
产品单价高、批量大
尤其是镜头、AR/VR光学元件、光通信元件等，良率每下降 1%，那真是在“烧利润”。
因此，很多企业在工艺论证后，关键区域基本都会落到“千级洁净”（ISO 6）甚至更高，
周边支持区再用万级/十万级来配合。
简单说：
千级不是“为了好看”，而是为了让良率和投诉率好看。
二、功能分区：光学镀膜车间的“版图”怎么画？
光学镀膜车间常见的功能组成：
前处理区
清洗、超声波清洗、纯水漂洗、烘干等。
装夹与上架区（通常要求千级）
将镜片/基板装夹到治具或挂具上，特别怕灰。

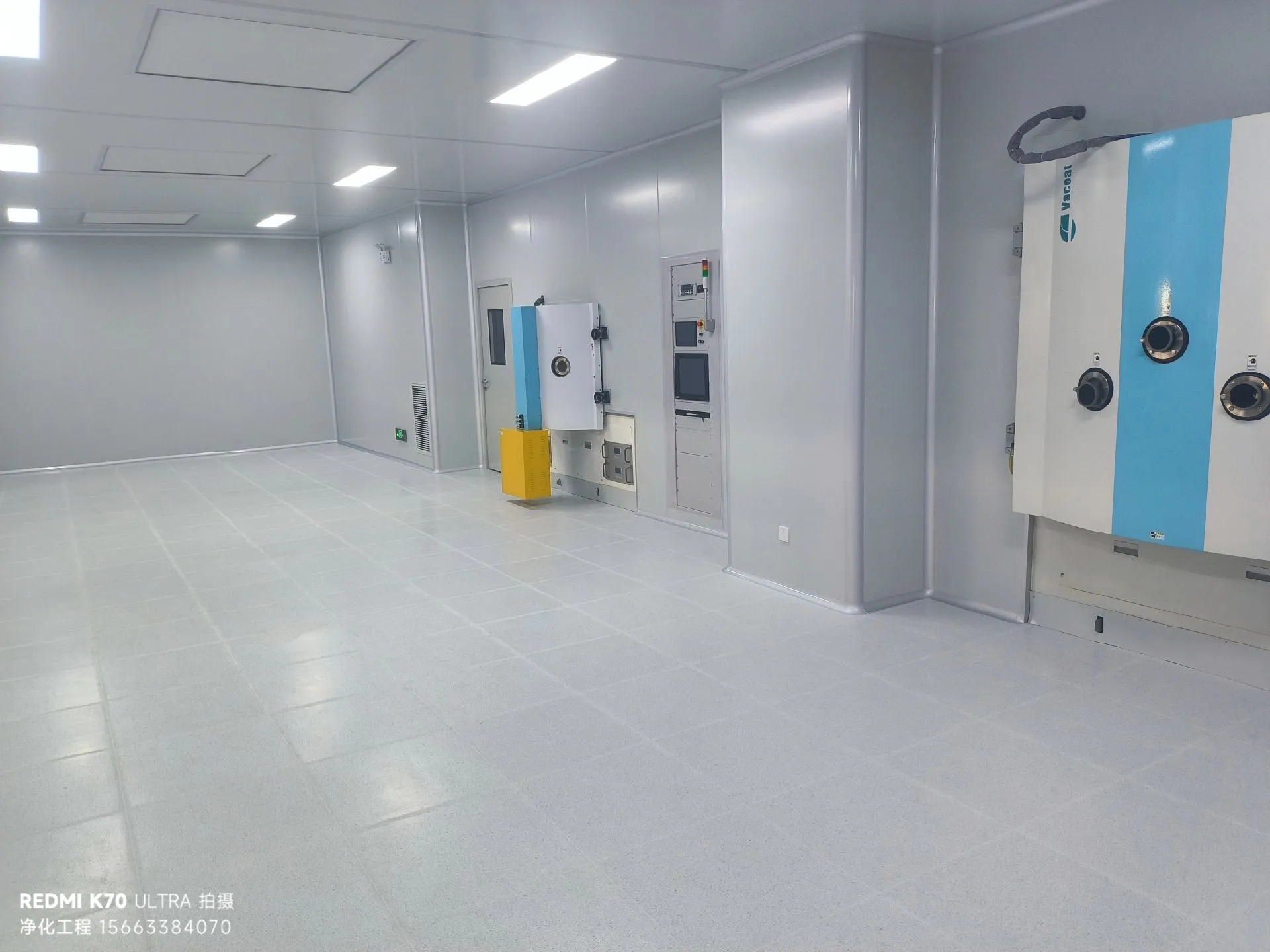

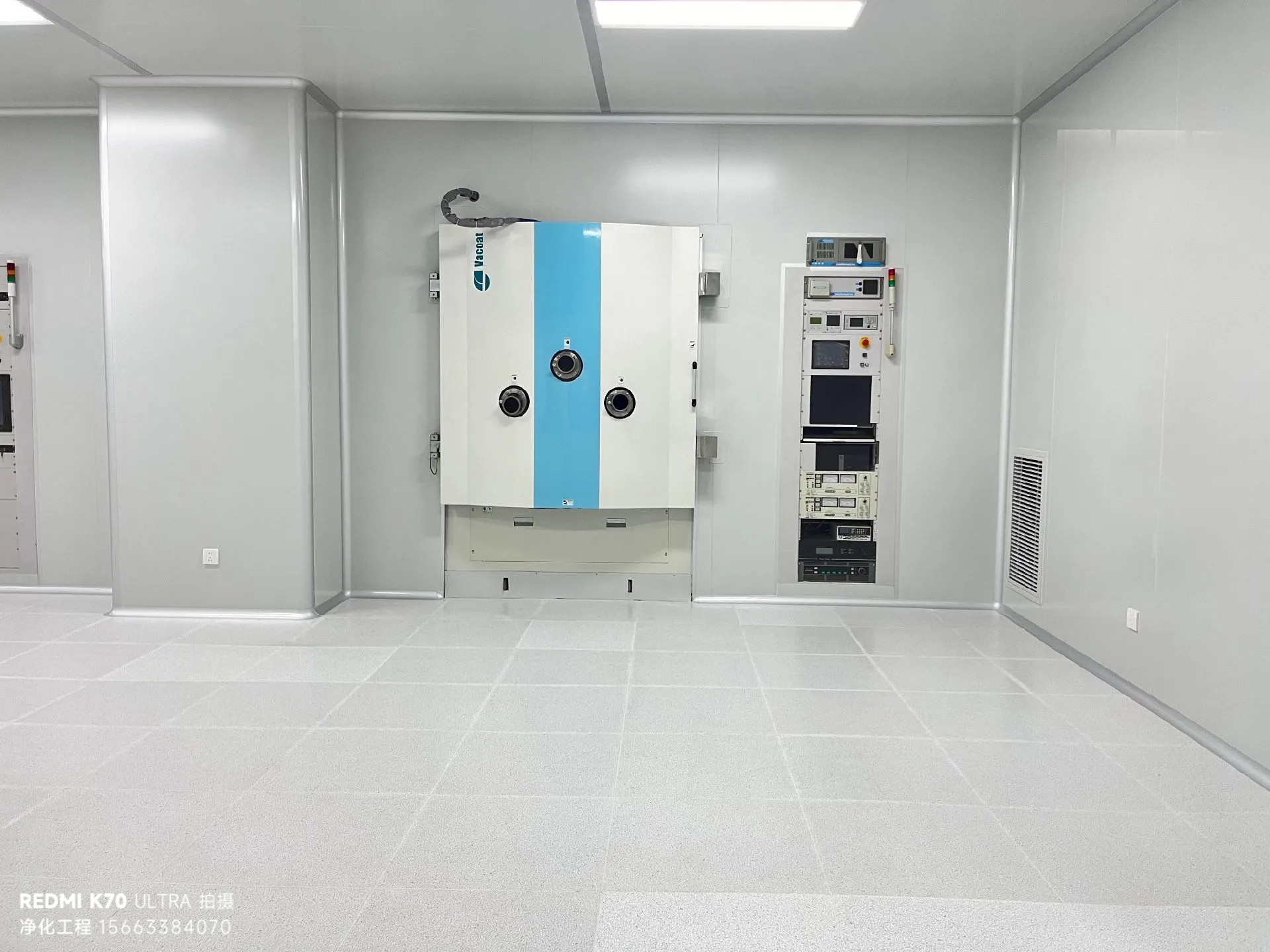

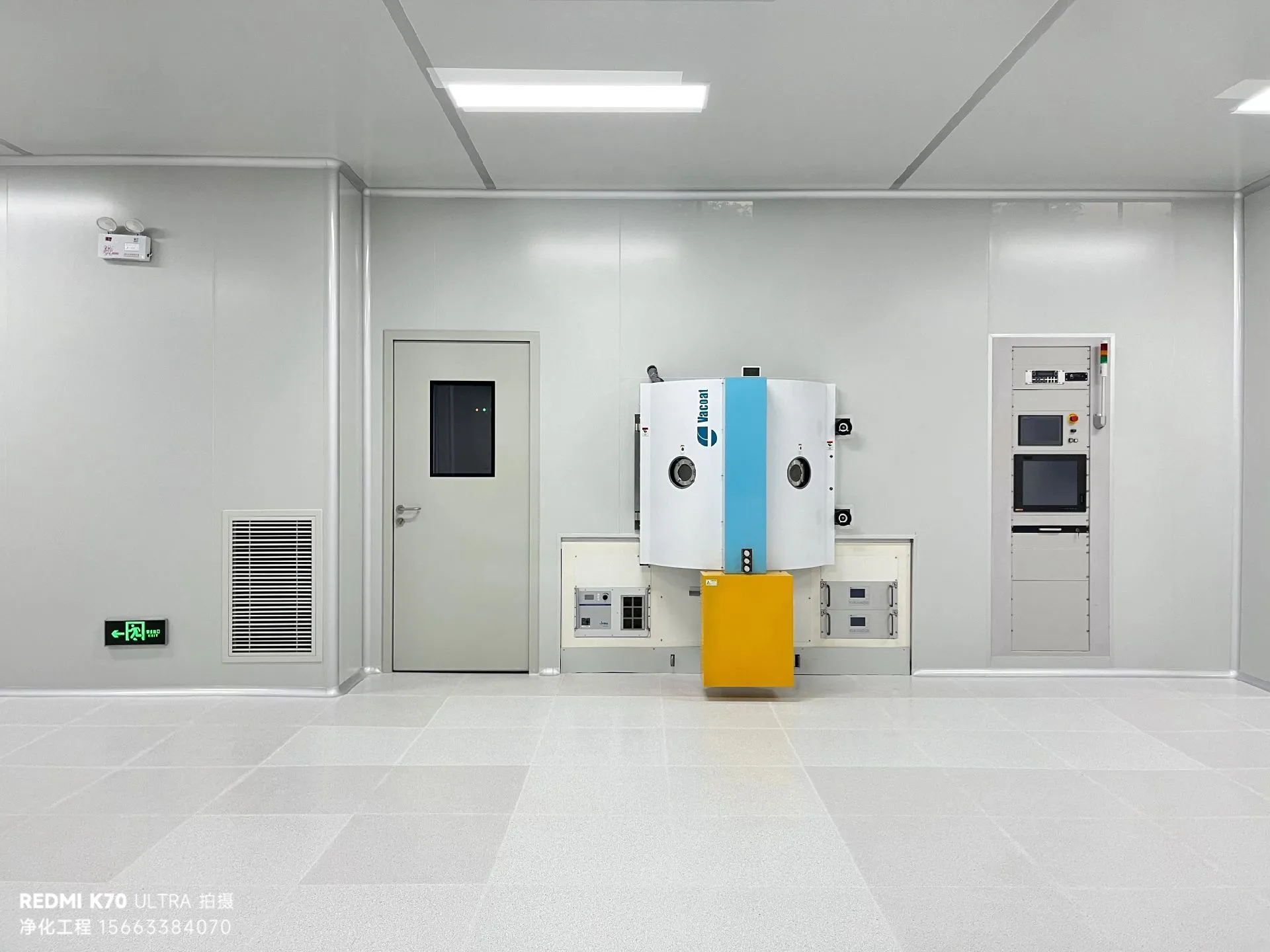

镀膜生产区（千级甚至更高）
真空镀膜机、离子辅助设备、蒸发源、溅射设备等所在区域。
冷却与卸片区（千级）
镀后冷却、下架、转移到检测工序前。
检测与修补区（千级或万级）
外观检测、干涉测试、分光检测等。
配套区
原材料存放、治具清洗间、更衣室、缓冲间、维修间、包装区等。
核心逻辑：
“直接暴露光学面”的区域——优先千级
物流、暂存、包装可采用万级或十万级，与成本做平衡。
在动线规划上，一般建议：
人员流线：更衣 → 一更 → 二更 → 千级区域
物流流线：原片 → 前处理 → 千级上架/镀膜 → 检测 → 包装
尽量减少物流与人员交叉，减少打开门、推拉货物造成的扰流和带尘。
三、千级洁净设计的“硬核要点”
1. 空气洁净度与换气次数
千级洁净（ISO 6）常见设计参数参考：
洁净等级：千级（ISO Class 6）
换气次数：约 40–60 次/h（取决于工艺敏感度和人员密度）
温度：通常控制在 20–24 ℃ 范围
湿度：40%–60%RH，一方面服务工艺需求，一方面考虑静电和舒适度
压差：
千级区相对于相邻低级别区保持 +10–15 Pa
最终形成由低到高的压差梯度：走廊 → 万级 → 千级 → 关键工位
重点提醒：
换气次数不是“越大越好”，而是要匹配尘源、热源、人员数量和工艺要求。盲目追高，只会增加投资和能耗，对良率提升有限。
2. 气流组织：光学镀膜更适合哪种送风方式？
常见两种方案：
顶送侧回（乱流或混合流）
适合房间层高有限、设备较多的镀膜区。
通过合理布置高效送风口与侧墙/下部回风口，使颗粒尽快从工艺区带走。
局部垂直单向流 + 周边乱流
在关键工位（如上架工位、拆卸工位、关键检测工位）上方设置局部层流罩，
形成“核心工位更干净”的局部加强措施。
光学镀膜的特点是设备偏多、体积偏大，
要注意避免：
设备顶端形成“积尘平台”；
送风口被设备顶盖挡住，导致“有风却吹不到工位”。
实用做法：
设计阶段就要求设备厂家提供三维模型或至少平立剖尺寸图；
做综合气流模拟（CFD 可选，可简化），避免严重死角；
对关键工位增加局部单向流装置或FFU组合，提高局部洁净度。
3. 空调与过滤配置：别把“高效过滤器”当万能药
千级洁净设计中空调系统往往采用：
三级过滤结构：
初效：G 级 → 拦截大颗粒
中效：F 级 → 控制系统粉尘
末端：高效过滤器（HEPA） → 决定最终洁净度
关键控制点：
高效过滤器的选型与布置
效率通常选用 ≥ 99.97%（粒径 0.3 μm 参考）
千级区域高效过滤器应均匀布置，尽量避免“送风覆盖不到的角落”。
回风与排风
低位回风：有利于带走颗粒和热量；
局部有粉尘或化学气体释放的位置，可增加局部排风或罩式排风。
节能与稳定性
光学镀膜生产往往是连续生产，空调系统要考虑运行可靠性和冗余。
适当采用变频风机、变频水泵，通过差压控制、温湿度联动，节省能耗。
一句话总结：
高效过滤器是“最后一道门”，如果前面门门都敞开，再好的高效也守不住场面。
四、建筑与装饰：表面要“顺滑”，细节要“懂行”

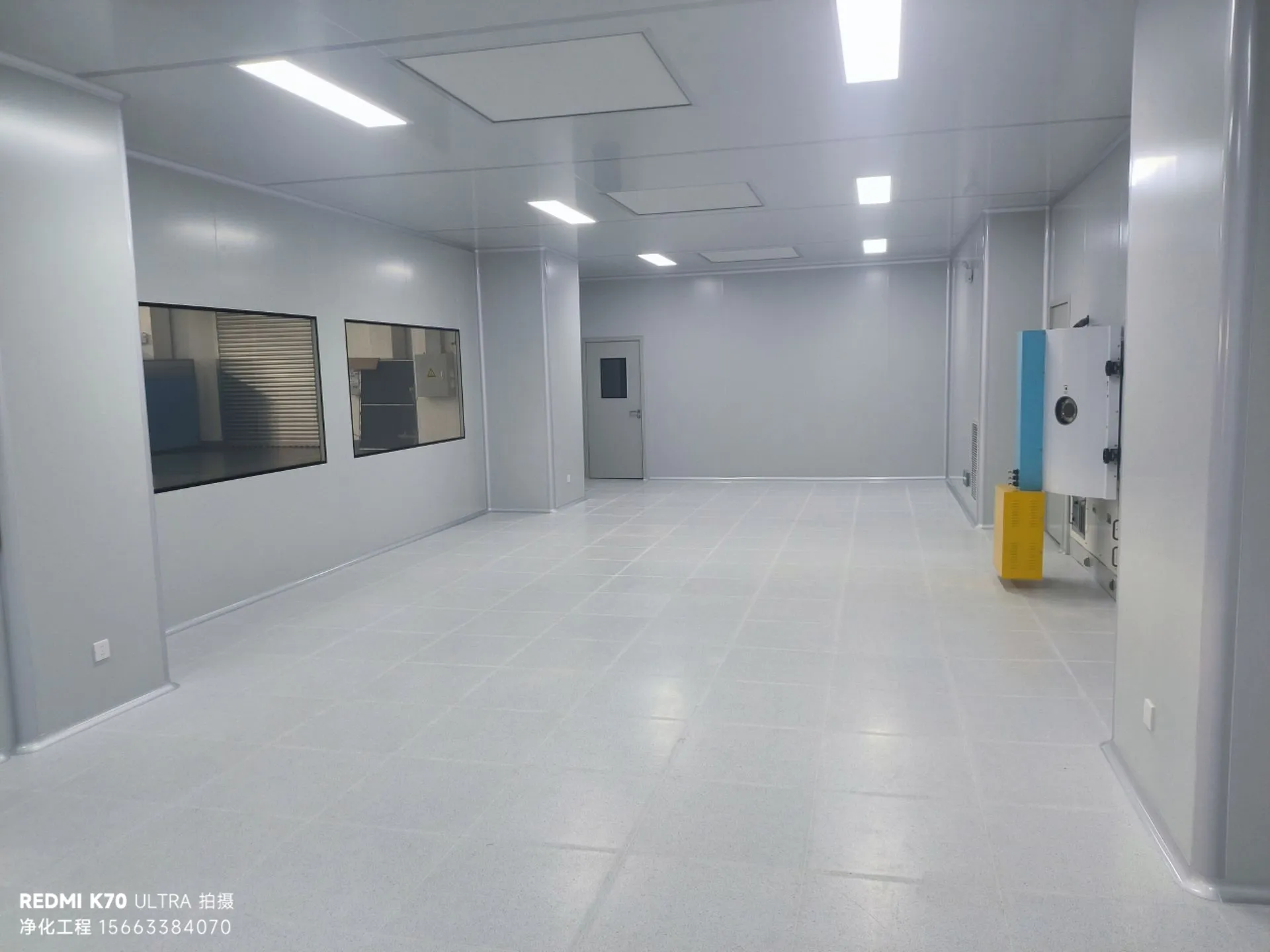

1. 结构与围护
千级镀膜车间常见做法：
墙体：
彩钢板（岩棉/岩棉+石膏组合）、镀锌钢板内衬、洁净板系统等；
要求表面平整、不起尘、耐清洁。
天花：
洁净吊顶系统，便于安装高效送风口和照明设备；
强度足够，防止人员检修时踩踏变形导致漏尘。
地面：
环氧自流平、防静电地坪或其他光洁耐磨地面；
对有重型镀膜设备区，基础要单独考虑承重和减振。
2. 构造细节：缝隙、阴角和门
光学镀膜车间特别怕三种地方：
缝隙
板缝、设备与地面接触缝、地沟边缘，如果不处理好，就是典型积尘带。
阴角
推荐采用圆角收边条，便于清洁和消毒，减少灰尘滞留。
门和窗
使用洁净门，搭配可靠的密封条、闭门器；
观察窗采用双层玻璃密封结构，内外平齐，防结露、防积尘。
提醒一句：
你在图纸上忽略的每一条缝，后期都可能在显微镜下“找回来”。
五、工艺与设备：洁净设计要听得懂“工艺语言”
光学镀膜车间的洁净设计，如果不懂工艺，只会堆配置和加钱。
1. 了解镀膜工艺节奏
从工艺角度看：
前处理阶段
洗净程度直接决定后续颗粒风险的起点。
洁净设计要确保清洗、烘干区送风量充足、排湿及时。
装夹与上架
裸露面最多、操作频次高，是颗粒污染的“重灾区”。
这里通常必然是千级核心区，必要时局部加强到更高标准。
镀膜过程
真空腔体内部由设备控制，但上片前/下片后环境仍然关键。
设备敞口/开门瞬间，周围气流环境质量直接影响腔体内颗粒背景。
检验与包装前
光学检测对外观极为敏感，环境中尘粒也可能影响测试稳定性。
设计要点：
优先保障上片/下片/关键装夹与检查工位的洁净度与气流环境。
和工艺工程师一起画一张**“颗粒敏感度地图”**：哪里最怕灰？优先级排出来。
2. 设备布置与维护空间
镀膜设备往往体积大、附属系统多（冷却水、真空泵、气体管路、电源柜等），
常见布置模式：
设备主体在千级区，辅助设备在设备后侧设备间或夹层
千级区保持整洁；
设备维护人员可以在“相对不那么洁净”的区域进行维修。
重点是两句：
千级区里，尽量只放“必须在这里”的那部分设备。
所有需要频繁维护的部分，尽量布置到千级区外的设备间，减少对洁净区的干扰。
六、人员与物流控制：千级车间怕的不是人多，是“习惯差”
再好的设计，如果人员习惯不行，千级很快变成“理论等级”。
1. 人员管理与更衣流程
典型流程：
外换鞋 → 初更 → 洗手、干手
穿洁净工作服、帽子、口罩
二更（风淋室可选，根据级别与规范）
进入千级区
操作要点：
洁净服、手套、口罩选型要考虑光学工艺的特殊性（低尘、低挥发、无反光污染等）。
对上片工位操作员进行专门培训：
如何拿片、防止划伤
如何避免头部、衣袖靠近光学面
如何正确使用离子风枪、洁净擦拭工具等
2. 物流与物料周转
光学元件的周转盒、托盘、纸箱等，都需要专用、低尘、可清洁。
千级区内尽量减少一次性纸箱、纸板类物品，
避免纸屑纤维成为新的颗粒源。
对高要求项目，可以：
设置物料缓冲间，对进千级区的物料进行简单擦拭、吹扫或静置；
对周转盒实行编号管理，定期清洗，避免“老污盒子”越用越脏。
七、成本与决策：如何在“够用”和“过度”之间找到平衡？
很多老板在立项的时候会问一句：
“到底要花多少钱做这么一个千级光学镀膜车间，才算合理？”
这里不给绝对数字（因为和面积、工艺、地域、层高都强相关），
但可以给你一个决策思路：
把钱花在“直接影响良率”的地方
千级区域的气流组织、高效过滤、关键工位局部层流；
合理的工艺布局和动线；
合格的洁净材料和合规的消防安全。
在“面子工程”上适当克制
不必追求所有区域都千级；
不必执着于过多的“豪华装饰”，光学镀膜更在乎的是“看不见的干净”。
投资 vs 运营
千级车间运行能耗本就不低，
合理的分区和自动控制策略，可以在不牺牲洁净的前提下降低能耗，长期看是真正省钱。
简单总结一句：
设计阶段多花一点脑子，施工阶段少花一大笔冤枉钱。
结语：千级，不只是一个数字，而是一套经营逻辑
对光学镀膜企业来说，
千级洁净设计做得好不好，最后都会体现在三个指标上：
良率是不是稳？
客户投诉是不是少？
新产品导入是不是顺？
如果你的目标是：
既能满足当下的订单，又能支撑未来 3–5 年的产品升级；
既不过度堆配置，又不给自己埋隐患；
那么，千级洁净设计就不只是“工程部门的事”，
更是企业整体产品战略、质量战略的一部分。
如果你手上刚好有一个光学镀膜车间项目在规划，
不妨把这篇文章转给你的工艺工程师、设计单位和总包，
下一次讨论方案的时候，
大家至少可以站在同一张“干净的大桌子”上说话。
